支持LVDS 1 / 2 / 4 Link輸出，最高1050Mbps/link，搭配Chroma 27014測試畫面分辨率最高可至4K@60Hz，提供用戶多種分辨率之檢測應用。

A040207于色彩深度可支持6/8/10 bits供測試選擇，例如色深10 bits指每一個原色被劃分成1024級(210)，約可呈現高達10.7億種顏色(210R x 210G x 210B)，提供用戶自行編輯檢測應用。

為解決LVDS信號實體線材與邏輯信號輸出的差異，A040207搭配Chroma 27014透過FPD Master軟件可選擇JEIDA (Japan Electronic Industry Development Association) 和NS (National Semiconductor)二種標準模式、垂直和同步信號的極性測試、Rotate左/右移功能不須做實體線材更換就可任意調整之接線排列，提供多項客制化的基本設定，提供彈性且快速的操作接口，量身訂做出客戶專屬的應用設計。

*以10 bits為例

*REF：Japan Electronic Industry Development Association & National Semiconductor

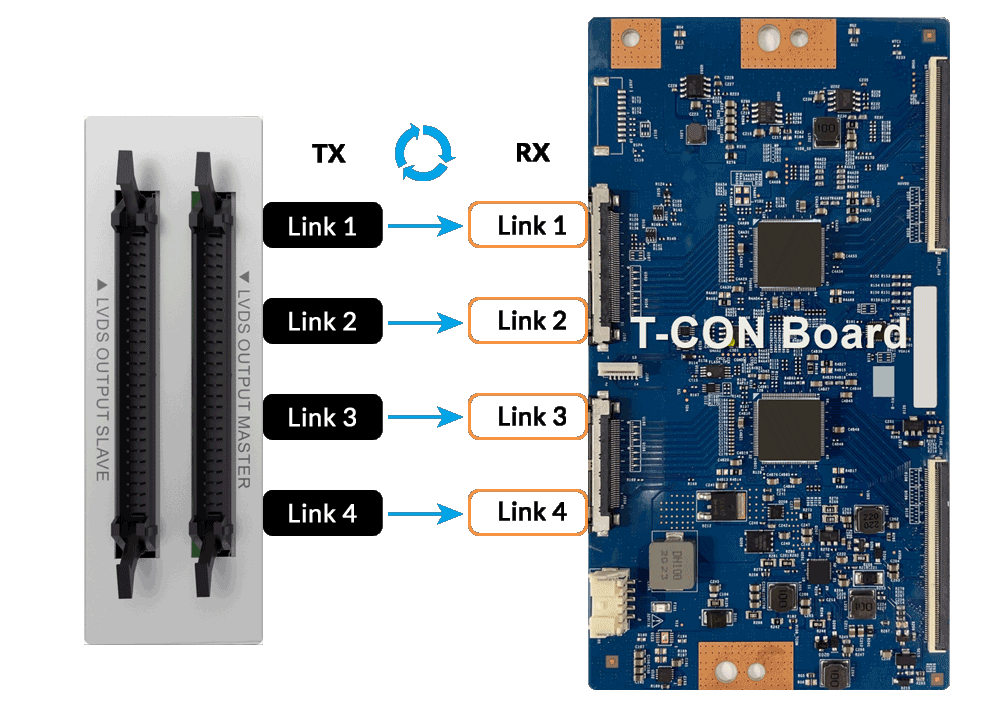

FPD Master軟件Link Change功能，提供用戶在實體連接線材與邏輯內容變換上更便利的切換，可透過軟件編輯將Link 1-4中的內容做硬件輸出變換，達到即時驗證除錯并節省線材插拔及換位的時間。

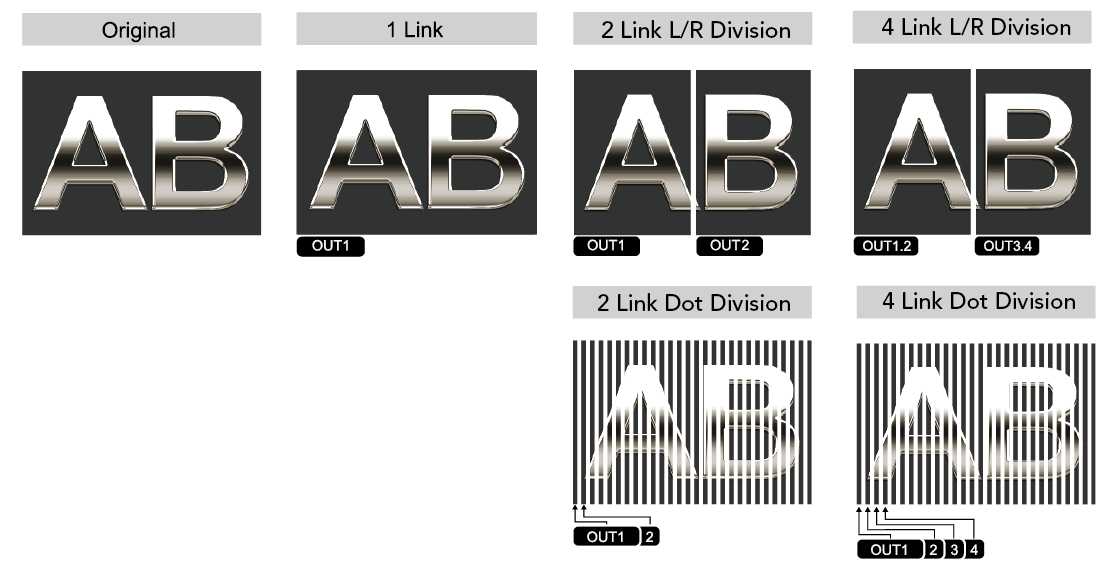

A040207為達到各種顯示資料的組成(Data Mapping)，支持多種LVDS信號模式在分割、排列、組合的選擇功能，提供用戶1 / 2 / 4 Link Mapping，進行左右、奇偶數等在像素多種不同的模式選擇。

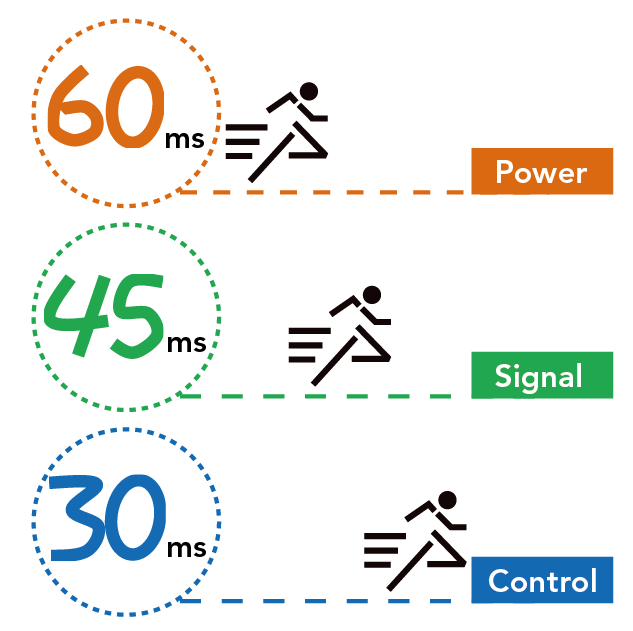

提供電源、信號、控制腳位各別獨立啟動，可編輯時序最小單位為1ms。用戶自行設定電源、信號、控制腳位的輸出領先/落后之時序，關閉時序亦可以依據用戶需求設定。

靜電對電子產品的傷害一直是需解決的問題，正常操作的電子產品，一旦受到靜電放電ESD（Electrical Static Discharge）作用時，常會出現一些不穩定的現象，如功能突然失常情形等。為了避免積體電路在生產過程中被靜電放電所損傷，A040207符合IEC/EN 61000-4-2 靜電防護能力 (15KV Air / 8KV Contact Discharge)，內建靜電放電防護電路提供了ESD完整保護，以避免遭遇ESD沖擊時對內部電路之損壞。

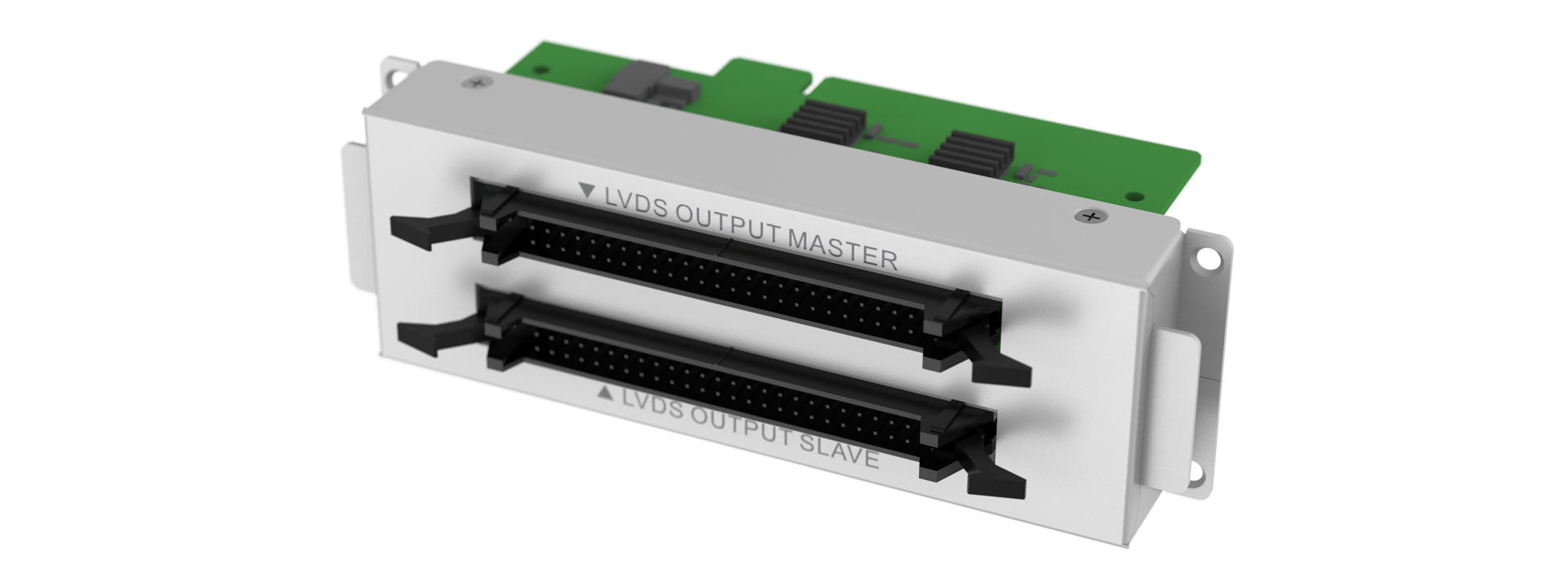

A040207與27014主機連接采用鎖附方式，能牢固模組與主機的連接，可透過簡易工具完成拆裝。

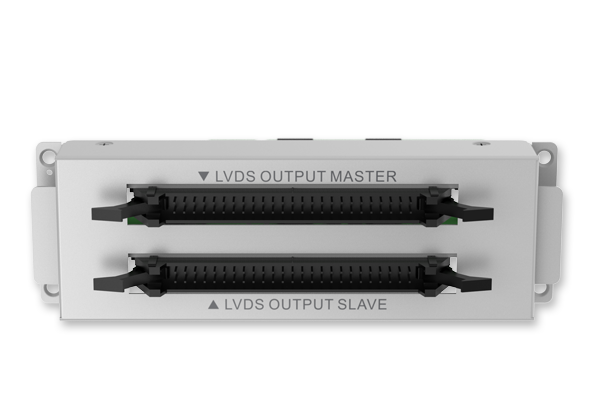

A040207采用2.54mm間距連接器(Box Header)公座設計(Male)提供通用性及穩固接續，適用于一般常規應用。

本機應用范圍：面板制造廠商、驅動IC設計、維修中心、PCB基板測試、自動化檢測設備商、IC老化測試、示范模擬、產品驗證等。
