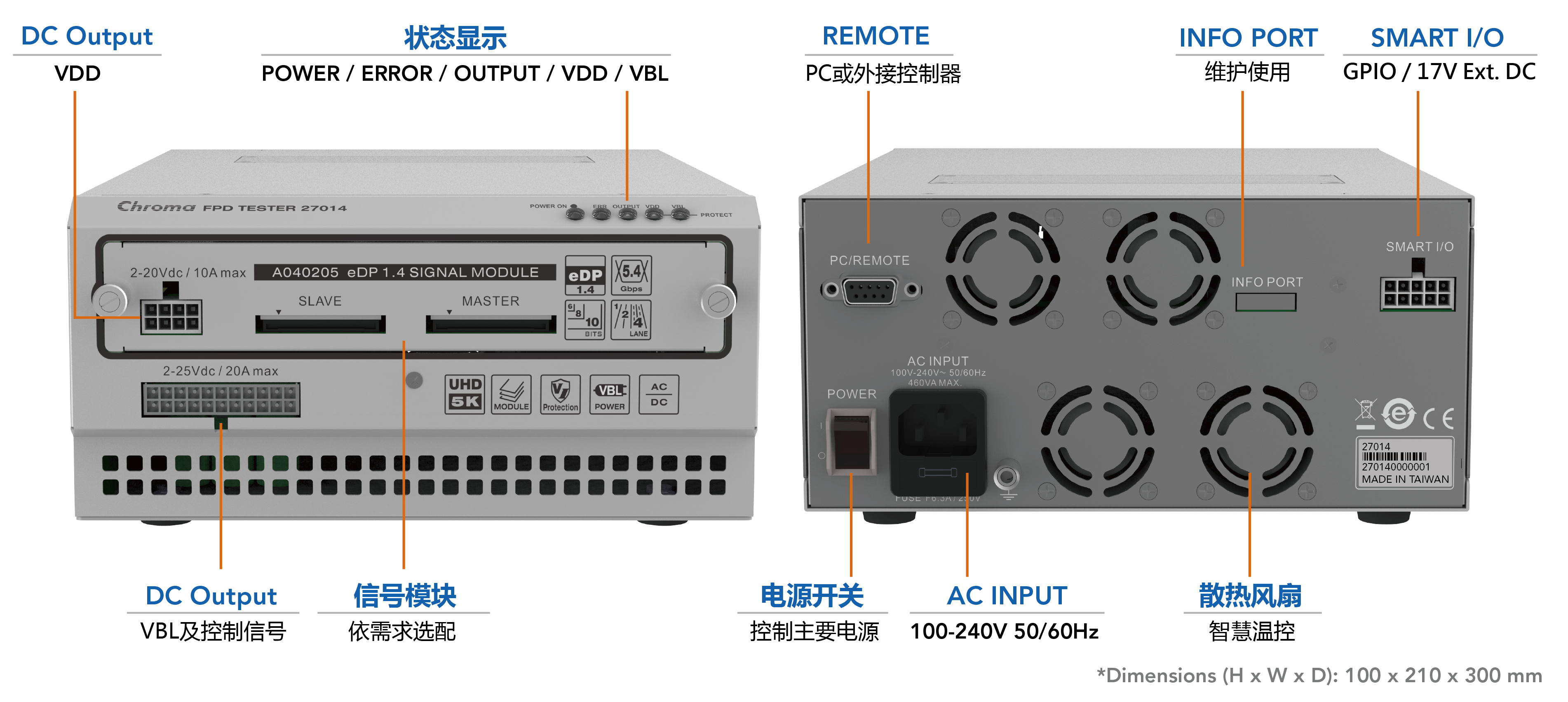

*搭配A040205 eDP Signal Module為例

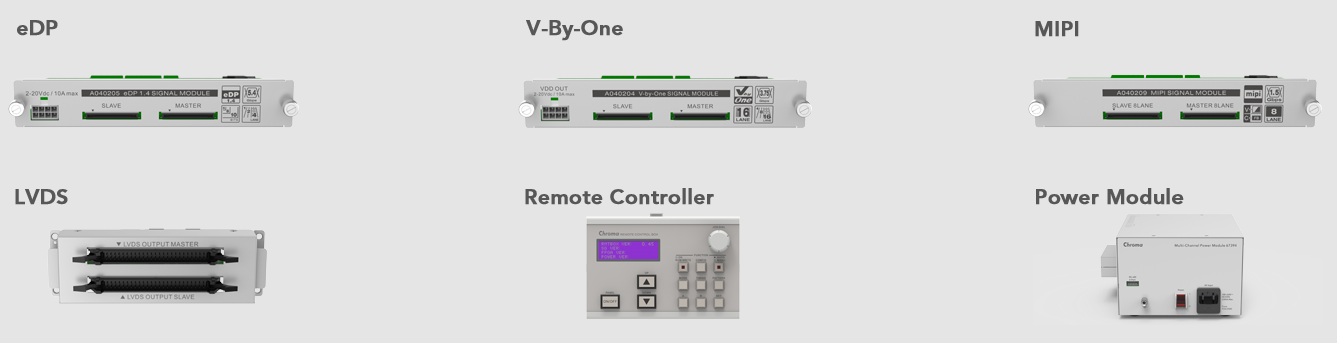

為符合現今多樣性及未來信號變化之需求，一機支持多種信號模塊，達到節省生產成本且未來永續性之宗旨，用戶可依據檢測應用，選擇最合適的組合方案：

精巧A4尺寸設計便于攜帶，占用最小體積之系統內部自動化配件，機體小巧適用于研發、產線、維修等各種場地之應用擺設。

本機可提供電源、信號、控制腳位各別獨立啟動，可編輯時序最小單位為1ms。用戶自行設定電源、信號、控制腳位的輸出領先/落后之時序，關閉時序亦可以依據用戶需求設定。

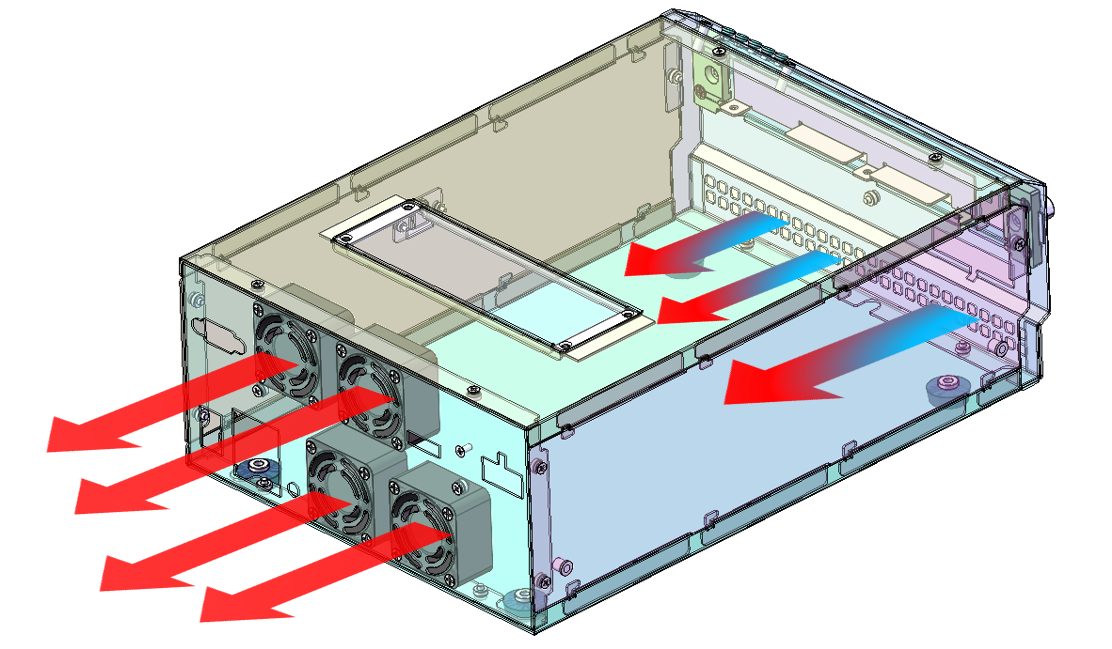

配備智能型風扇系統可監控主機及模塊間溫度之變化，透過PWM(Pulse Width Modulation)方式自動調節風扇流速，減少工作環境之噪音并同時維持機體最佳運作溫度，提高使用年限。

主機內建2組可程式直流電源，最大輸出電流可達20A@5V(VBL)與10A@3.6V(VDD)，用戶可于軟件(FPD Master)進行編輯電壓最小調整單位為0.01V/step，輸出穩定連續的直流電壓，提供用戶可自行設定電源之應用，可完整滿足TV與Monitor功耗之需求。

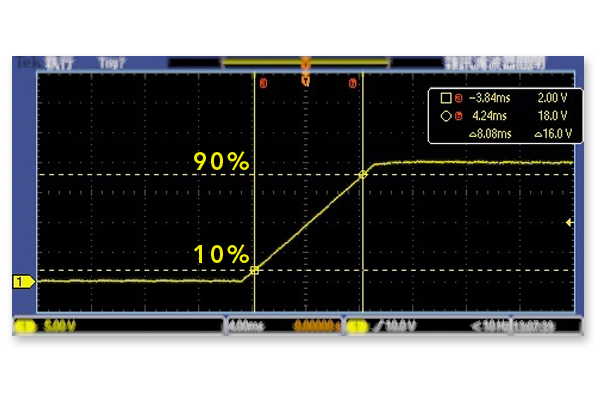

具備超低內阻電壓源可于全載情況下上升時間(10ms)達到被測體所需之工作電壓，可對應廣泛顯示器電源電路正常工作電壓需求。

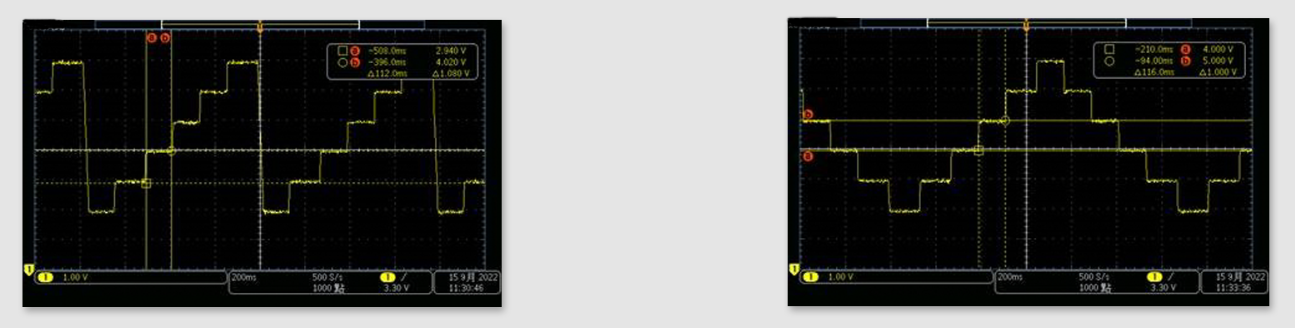

同時可程式化電源設計依區間(視負載情況最小0.1 sec/step)模擬顯示器于非正常臨界工作電壓變化。 (以2V上升至7V VDD工作電壓1V/0.1 sec/Step為例)

27014 提供過電壓保護OVP(Over Voltage Protection)、過電流保護OCP(Over Current Protection)、低電壓保護UVP(Under Voltage Protection)與低電流保護UCP(Under Current Protection)，用戶可自行設定保護極限值，當輸出過程中偵測待測體電流、電壓超過設定值時，立即啟動保護裝置避免產品損壞。

為避免被測體因電源啟動產生的涌浪電流(Inrush Current)誤觸發保護機制，本機提供延遲啟動保護功能(Protection Delay Time)確保測試正確性。

在連接測試過程中，往往因纜線、接頭、距離造成電源傳輸之壓降而影響測試之準確性，因此本機具備遠端電壓補償功能(Remote Sense)對監測實際電壓與設定電壓之差別自動調整輸出使其達成一致。

所屬FPD Master軟件支援eDP、MIPI、LVDS等不同信號模塊之設定功能，當用戶選擇欲檢視之模塊后即時顯示對應參數，每個模塊儲存可達100組設定。

27014平面顯示測試器可透過GO/NOGO 軟件控制，結合71241高精度通用測量探頭、71242小尺寸量測探頭達到自動閃爍調整(Auto Flicker)應用，整體調整到最佳可于小于5秒內完成自動Flicker 調整測試步驟(FMA<3%以下)。

*需搭配調整資料(PMIC)與面板設定

Chroma提供完整(整線體/單站)的液晶模塊自動化測試解決方案，27015體積大小適用于產線空間之設計，可透過專業技術咨詢、軟件研發及整體技術解決方案服務，協助客戶找到最適切之生產與研發的檢測應用。

透過顯示燈號的指示，讓用戶可快速了解 27015平面顯示器測試器的狀態，即時確認被測物和測試現況。

FPD Master軟件內建Timing Wizard功能，用戶可使用Timing Wizard設定標準Timing參數，或自行定義水平與垂直的Timing參數，軟件可自動運算點頻率(pixel rate)、設定色深(color depth)，亦可設定顯示、水平與垂直的同步信號極性(polarity)，滿足多樣化之測試需求

FPD Master軟件配備9種之測試圖形，包含Bitmap、Color Bar、Gray Scale、Outer Frame、CABC、Character、Horizontal Stripe、Check Board、Multi Pixel等樣式，用戶可任意組合編輯測試圖形之呈現方式、顏色，建立各種測試所需之幾何圖像。

Chroma 27014主機內建4K、Full HD等分辨率圖檔提供用戶可用于：分辨率、RGB、對比校正、演算法驗證、True Color顏色變化、Panel的收斂性(Convergence)等輸出測試，提供多元的檢測圖。

面板在生產過程中會出現相當?shù)漠嬎厝毕?，或因粉塵、刮傷和其他污染物在面板上造成的亮點或暗點。 27014結合GO/NOGO軟件配備十字座標定位功能(Cursor Position)，用戶可于被測物自我顯示，精準定位單一Pixel / Dot之物理座標及RGB色彩向量座標，并可記錄對應座標資訊以作為雷射修補機定位修復使用。

透過日本ITE協會(The institute of Image Information and Television Engineers)授權，可提供多種8K超高分辨率廣色域測試圖。(選配)

27014可搭配遠端控制盒使用，提供信號與電源快速啟動/關閉按鈕、可快速切換功能選項旋鈕，即時電壓/電流顯示，20字X4行矩陣LCD面板顯示，旋鈕可調Gray scale漸層調整。 (選配)

27014平面顯示測試器可模塊化方式搭配67394多通道電源模塊一同應用，提供對應中小尺寸面板多路電壓需求，多路輸出并可結合信號與時序控制，可編輯時序最小單位為1ms，以達到生產測試的多元應用。 (選配)

本機應用范圍：面板制造廠商、驅動IC設計、維修中心、PCB基板測試、自動化檢測設備商、IC老化測試、示范模擬、產品驗證等。
