*搭配A291802 V-by-One Signal Module為例

為符合現今多樣性及未來信號變化之需求，一機支持多種信號模塊，達到節省生產成本且未來永續性之宗旨，最高可搭載4片信號模塊，用戶可依據檢測應用，選擇最合適的組合方案：

本機可提供電源、信號、控制腳位各別獨立啟動，可編輯時序最小單位為1ms。用戶自行設定電源、信號、控制腳位的輸出領先/落后之時序，關閉時序亦可以依據用戶需求設定。

配備智能型風扇系統可監控主機及模塊間溫度之變化，透過PWM(Pulse Width Modulation)方式自動調節風扇流速，減少工作環境之噪音并同時維持機體最佳運作溫度，提高使用年限。

2918主機可搭配平面顯示測試器電源模塊(67393-120-480)，最大輸出電流可達11A@12V (VDD)與20A@24V (VBL) ，用戶可于FPD Master軟件進行編輯電壓最小調整單位為0.1V/step，輸出穩定連續的直流電壓，提供用戶可自行設定電源之應用，可完整滿足TV與Monitor功耗之需求。

方便用戶可快速便利安裝2918之信號模塊，主機導軌為兩段式前寬后窄設計與安裝模組側邊設計模塊導引機制，提供用戶透過導軌輕松將信號模塊導入正確位置。

2918 提供過電壓保護OVP(Over Voltage Protection)、過電流保護OCP(Over Current Protection)、低電壓保護UVP(Under Voltage Protection)與低電流保護UCP(Under Current Protection)，用戶可自行設定保護極限值，當輸出過程中偵測待測體電流、電壓超過設定值時，立即啟動保護裝置避免產品損壞。

為避免被測體因電源啟動產生的涌浪電流(Inrush Current)誤觸發保護機制，本機提供延遲啟動保護功能(Protection Delay Time)確保測試正確性。

2918主機及模塊采用高精密軍工等級之連接器(DIN connector)，可確保高速同步傳輸特性及穩定可靠之機械強度耐受性。

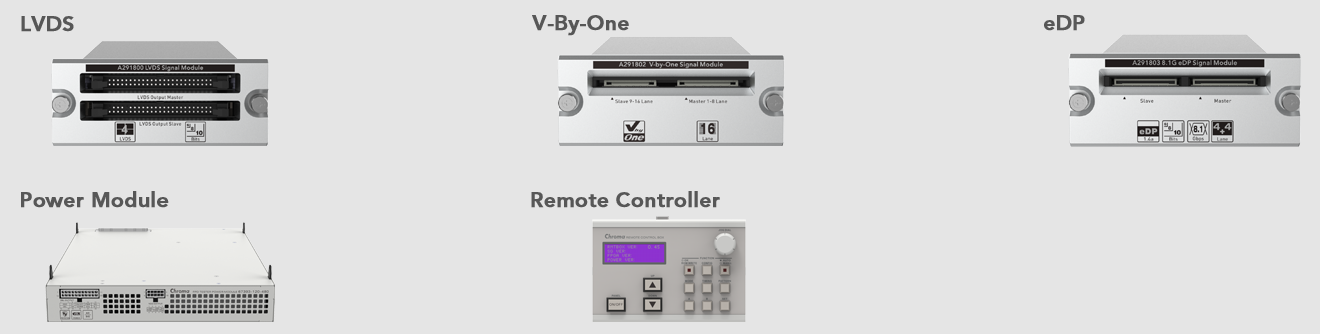

2918平面顯示器測試器提供可替換式LVDS、V-by-One、eDP等信號模塊設計，各信號模塊獨立內建高速繪圖核心處理器，客戶可依需求選配，并支持2918主機擴增分析，分離式電源模塊設計延長使用年限，降低汰舊換新之成本，以達到未來信號延續使用性。

2918主機與電源模塊(67393-120-480)采分離式設計，隔離熱源與電磁干擾(Electromagnetic Interference)，用戶可因應未來電源需求更新或置換。

在連接測試過程中，往往因纜線、接頭、距離造成電源傳輸之壓降而影響測試之準確性，因此2918具備遠端電壓補償功能(Remote Sense)對監測實際電壓與設定電壓之差別自動調整輸出使其達成一致。

透過Interlock Sync串接主機延伸應用，結合2臺2918主機，達成8個信號模塊同步輸出，支持更高分辨率的測試需求，如：V-by-one的接口應用，可支持至128 Lanes信號傳輸于16K QUHD(Quad Ultra High Definition)@60Hz，用戶透過FPD Master軟件可同步控制2臺主機(Master / Slave)做信號輸出參數設定。

用戶可透過系統連接個人電腦或外接A040206遠端控制盒控制Chroma 2918 平面顯示器測試器主機，亦可透過USB端口進行韌體及圖檔的更新。

透過顯示燈號的指示，讓用戶可快速了解 2918平面顯示器測試器的狀態，即時確認被測物和測試現況。

在生產測試搭配電腦于產線應用時可使用定制化GO/NOGO軟件，提供管理者預先設定作業員權限，統一系統管理模式，減少人為錯誤操作。 (選配)

FPD Master軟件內建Timing Wizard功能，用戶可使用Timing Wizard設定標準Timing參數，或自行定義水平與垂直的Timing參數，軟件可自動運算點頻率(pixel rate)、設定色深(color depth)，亦可設定顯示、水平與垂直的同步信號極性(polarity)，滿足多樣化之測試需求

FPD Master軟件配備9種之測試圖形，包含Bitmap、Color Bar、Gray Scale、Outer Frame、CABC、Character、Horizontal Stripe、Check Board、Multi Pixel等樣式，用戶可任意組合編輯測試圖形之呈現方式、顏色，建立各種測試所需之幾何圖像。

Chroma 2918主機內建4K、Full HD等分辨率圖檔提供用戶可用于：分辨率、RGB、對比校正、演算法驗證、True Color顏色變化、Panel的收斂性(Convergence)等輸出測試，提供多元的檢測圖。

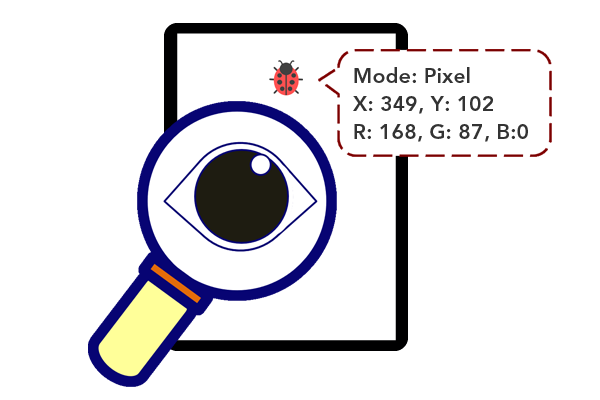

面板在生產過程中會出現相當?shù)漠嬎厝毕荩蛞蚍蹓m、刮傷和其他污染物在面板上造成的亮點或暗點。 2918結合GO/NOGO軟件配備十字座標定位功能(Cursor Position)，用戶可于被測物自我顯示，精準定位單一Pixel / Dot之物理座標及RGB色彩向量座標，并可記錄對應座標資訊以作為雷射修補機定位修復使用。

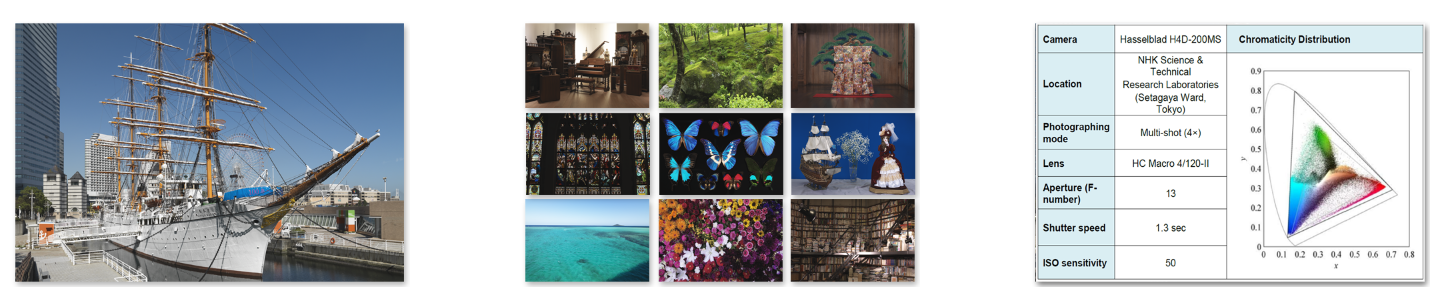

透過日本ITE協會(The institute of Image Information and Television Engineers)授權，可提供多種8K超高分辨率廣色域測試圖。(選配)

2918可搭配A040206遠端控制盒使用，提供信號與電源快速啟動/關閉按鈕、可快速切換功能選項旋鈕，即時電壓/電流顯示，20字 X 4行 矩陣LCD面板顯示，旋鈕可調Gray scale漸層調整。 (選配)

2918平面顯示測試器可模塊化方式搭配67393-120-480電源模塊一同應用，提供穩定/高可靠度之AC to DC直流電源、低輸出電壓雜訊、低電流諧波、及故障狀態自我檢測，以面板測試所需完整檢測信號的多元應用。 (選配)

本機應用范圍：面板制造廠商、驅動IC設計、維修中心、PCB基板測試、自動化檢測設備商、IC老化測試、示范模擬、產品驗證等。
