*搭配A270162 3 in 1 Signal Module為例

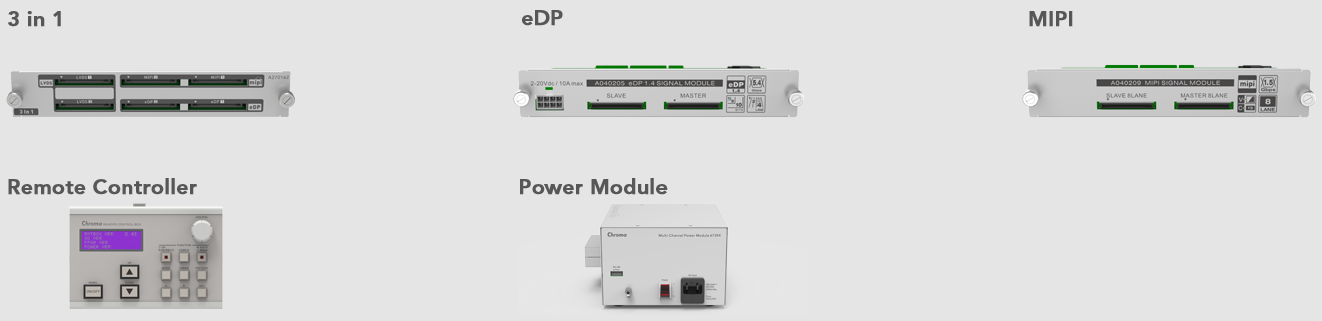

為符合現今多樣性及未來信號變化之需求，一機支持多種信號模塊，達到節省生產成本且未來永續性之宗旨用戶可依據檢測應用，選擇最合適的組合方案：

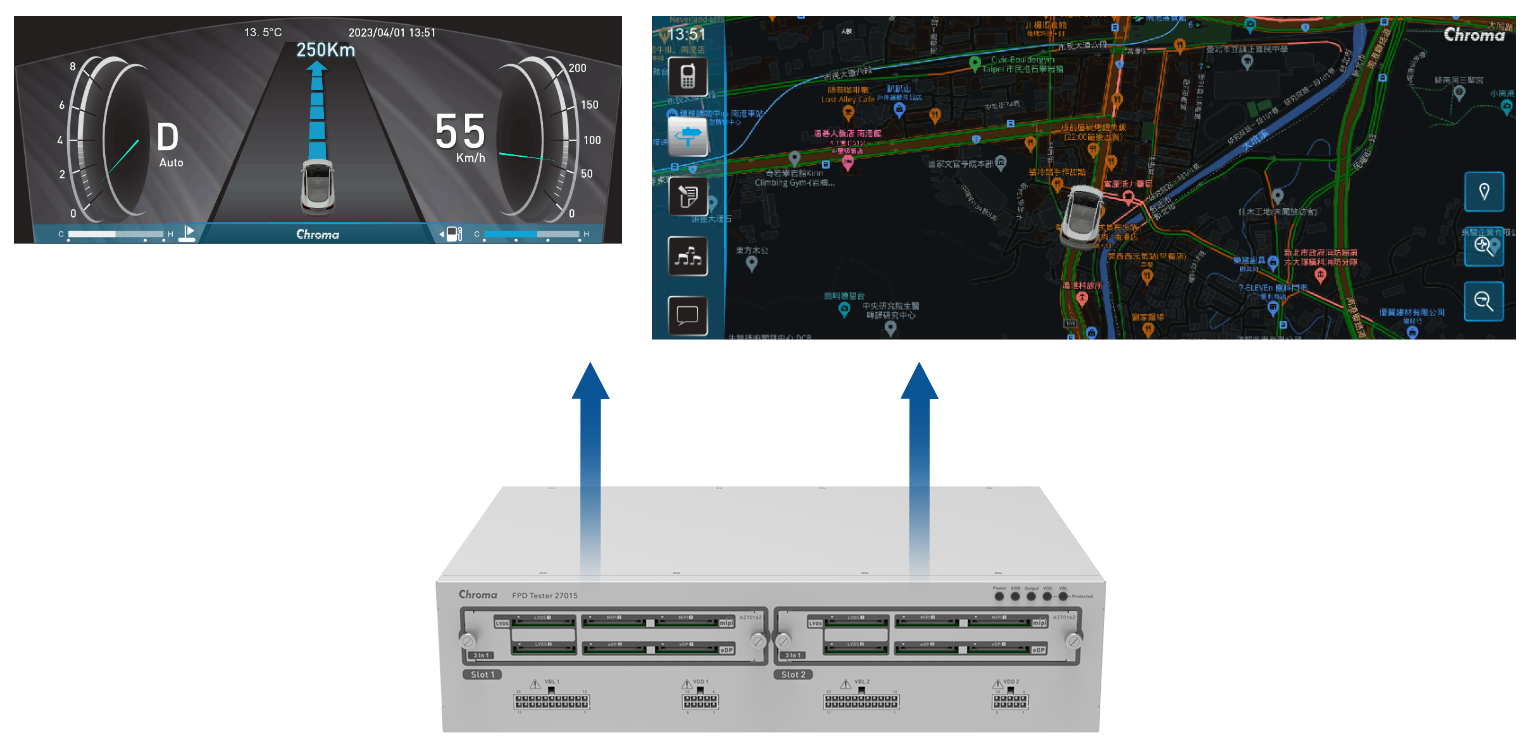

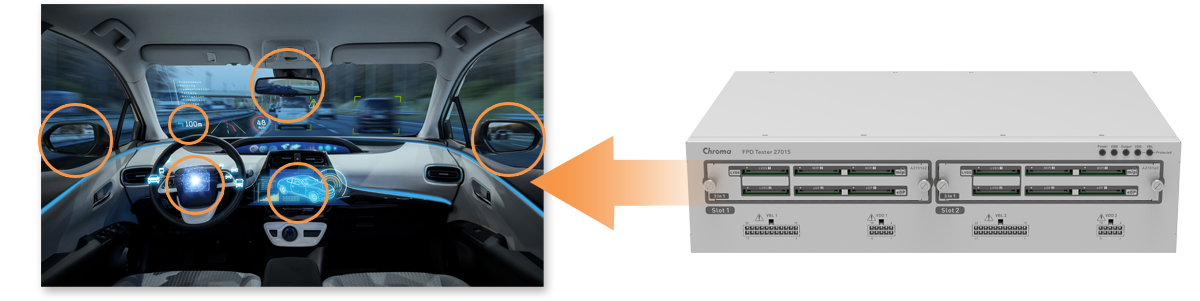

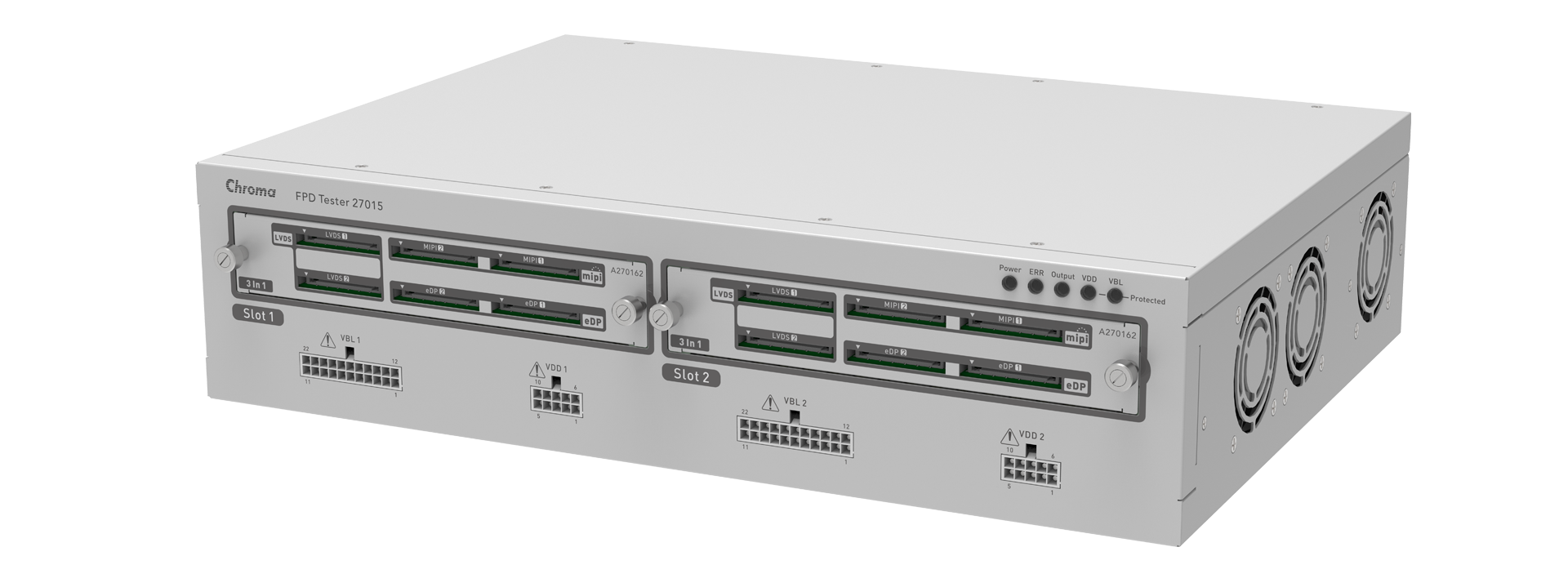

27015雙槽設計可同時檢測多種不同被測物，支援MIPI、eDP、LVDS信號模塊等多種信號輸出，提供用戶對應之不同信號測試應用，完整滿足各種尺寸的車載面板檢測需求。

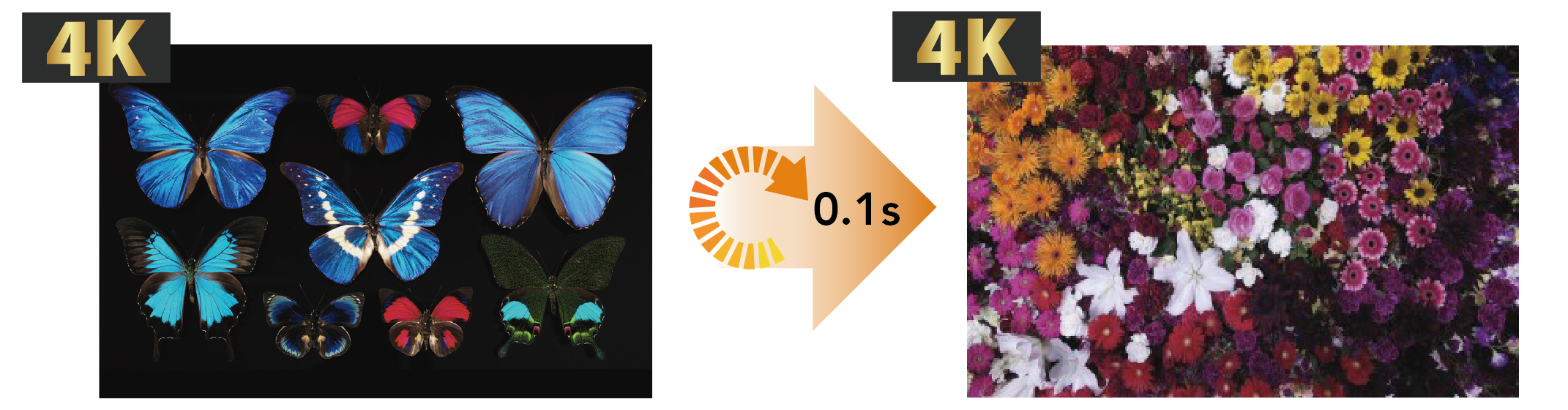

內建高速的獨立繪圖核心，大幅度提升繪圖和資料傳輸速度，超高分辨率圖像切換時間僅需0.1秒(4K點陣圖為例)，提升檢測效率。

27015主機可支援2組高速繪圖核心處理器，最多可于2組信號模塊同時輸出不同分辨率、測試圖(Pattern)與電源之各種尺寸的面板檢測需求。

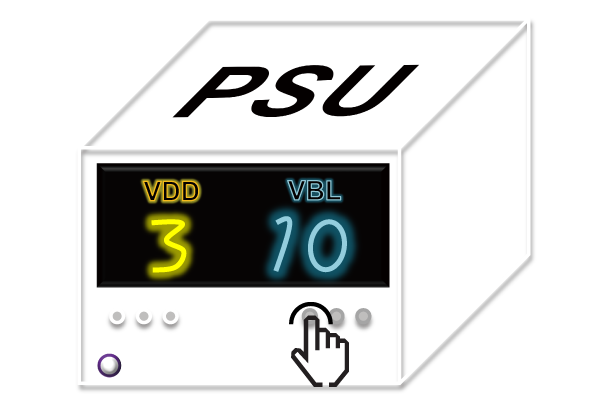

27015內建4組可程式直流電源，分別最大輸出功率VBL 150W max./VDD 45W max.，最大電壓和電流分別可達55V/15V及10A/3A ，用戶可于軟件(FPD Master)進行編輯電壓最小調整單位為0.001V/step ，輸出穩定連續的直流電壓，提供用戶可自行設定電源之應用，可完整滿足TV與Monitor功耗之需求。

本機可提供電源、信號、控制腳位各別獨立啟動，可編輯時序最小單位為1ms。用戶自行設定電源、信號、控制腳位的輸出領先/落后之時序，關閉時序亦可以依據用戶需求設定。

27015 提供過電壓保護OVP(Over Voltage Protection)、過電流保護OCP(Over Current Protection)、低電壓保護UVP(Under Voltage Protection)與低電流保護UCP(Under Current Protection)，用戶可自行設定保護極限值，當輸出過程中偵測待測體電流、電壓超過設定值時，立即啟動保護裝置避免產品損壞。

為避免被測體因電源啟動產生的涌浪電流(Inrush Current)誤觸發保護機制，本機提供延遲啟動保護功能(Protection Delay Time)確保測試正確性。

在連接測試過程中，往往因纜線、接頭、距離造成電源傳輸之壓降而影響測試之準確性，因此本機具備遠端電壓補償功能(Remote Sense)對監測實際電壓與設定電壓之差別自動調整輸出使其達成一致。

27015內建eMMC嵌入式多媒體卡，依據圖片分辨率可內存約341張至1365張BMP圖檔，每個BMP最高分辨率為8K，除了運用已內建的圖片外，用戶可自行增加測試圖形，滿足多樣化的測試需求。

*依據模塊分辨率決定

所屬FPD Master軟件支援eDP、MIPI、LVDS等不同信號模塊之設定功能，當用戶選擇欲檢視之模塊后即時顯示對應參數，每個模塊儲存可達100組設定。

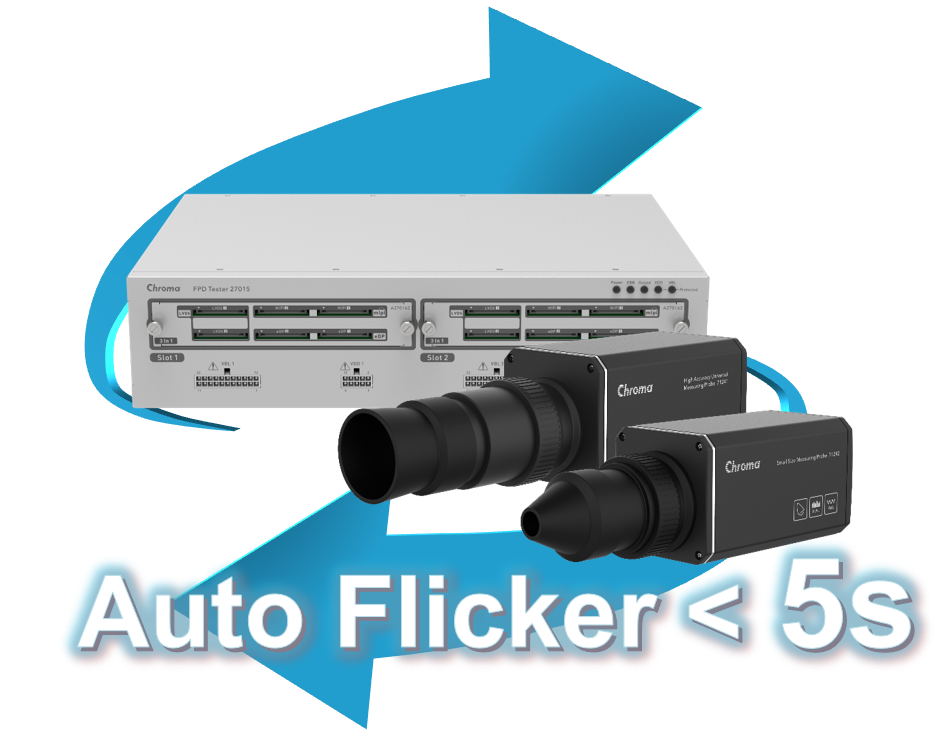

27015平面顯示測試器可透過GO/NOGO 軟件控制，結合71241高精度通用測量探頭、71242小尺寸量測探頭達到自動閃爍調整(Auto Flicker)應用，整體調整到最佳可于小于5秒內完成自動Flicker 調整測試步驟(FMA<3%以下)。

*需搭配調整資料(PMIC)與面板設定

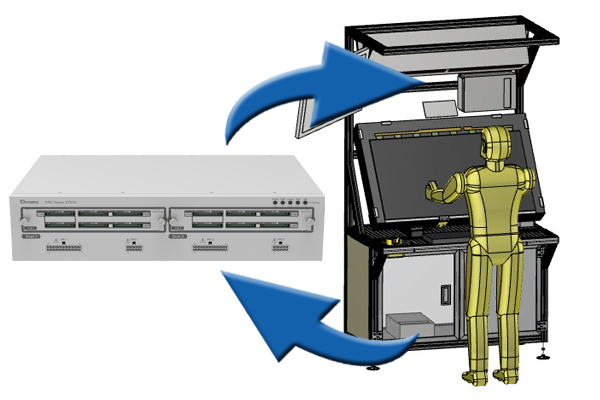

Chroma提供完整(整線體/單站)的液晶模塊自動化測試解決方案，27015體積大小適用于產線空間之設計，可透過專業技術咨詢、軟件研發及整體技術解決方案服務，協助客戶找到最適切之生產與研發的檢測應用。

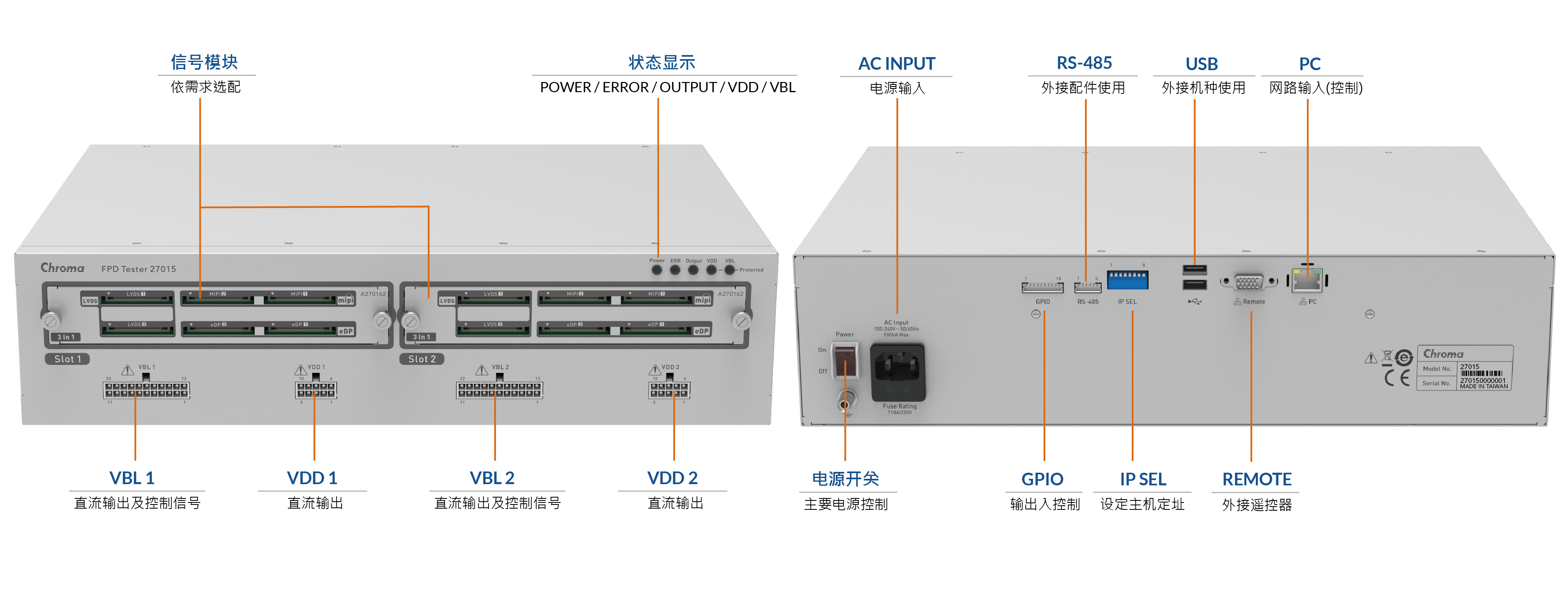

透過顯示燈號的指示，讓用戶可快速了解 27015平面顯示器測試器的狀態，即時確認被測物和測試現況。

FPD Master軟件內建Timing Wizard功能，用戶可使用Timing Wizard設定標準Timing參數，或自行定義水平與垂直的Timing參數，軟件可自動運算點頻率(pixel rate)、設定色深(color depth)，亦可設定顯示、水平與垂直的同步信號極性(polarity)，滿足多樣化之測試需求

FPD Master軟件配備9種之測試圖形，包含Bitmap、Color Bar、Gray Scale、Outer Frame、CABC、Character、Horizontal Stripe、Check Board、Multi Pixel等樣式，用戶可任意組合編輯測試圖形之呈現方式、顏色，建立各種測試所需之幾何圖像。

Chroma 27015主機內建4K、Full HD等分辨率圖檔提供用戶可用于：分辨率、RGB、對比校正、演算法驗證、True Color顏色變化、Panel的收斂性(Convergence)等輸出測試，提供多元的檢測圖。

面板在生產過程中會出現相當?shù)漠?huà)素缺陷，或因粉塵、刮傷和其他污染物在面板上造成的亮點或暗點。 27015結合GO/NOGO軟件配備十字座標定位功能(Cursor Position)，用戶可于被測物自我顯示，精準定位單一Pixel / Dot之物理座標及RGB色彩向量座標，并可記錄對應座標資訊以作為雷射修補機定位修復使用。

透過日本ITE協會(The institute of Image Information and Television Engineers)授權，可提供多種8K超高分辨率廣色域測試圖。(選配)

27015可搭配遠端控制盒使用，提供信號與電源快速啟動/關閉按鈕、可快速切換功能選項旋鈕，即時電壓/電流顯示，20字X4行矩陣LCD面板顯示，旋鈕可調Gray scale漸層調整。 (選配)

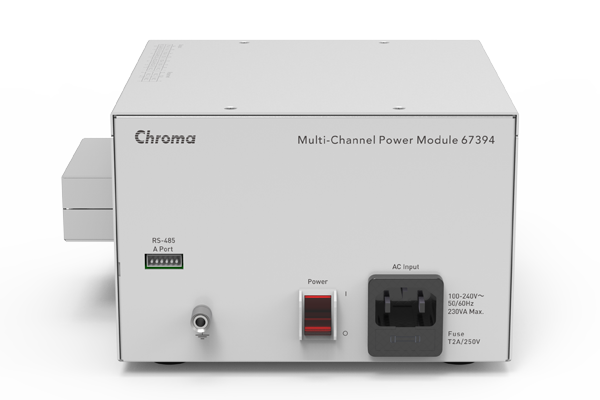

27015平面顯示測試器可模塊化方式搭配67394多通道電源模塊一同應用，提供對應中小尺寸面板多路電壓需求，多路輸出并可結合信號與時序控制，可編輯時序最小單位為1ms，以達到生產測試的多元應用。 (選配)

本機應用范圍：面板制造廠商、驅動IC設計、維修中心、PCB基板測試、自動化檢測設備商、IC老化測試、示范模擬、產品驗證等。
