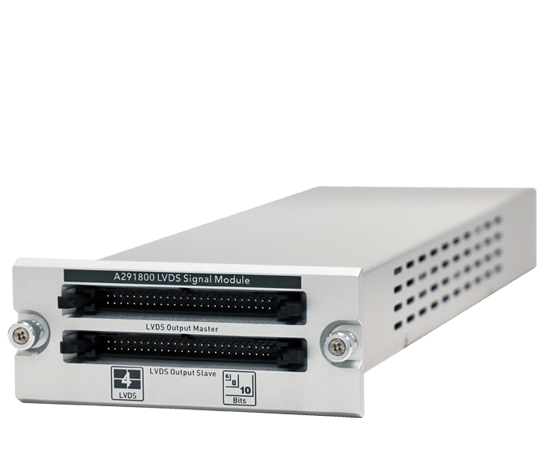

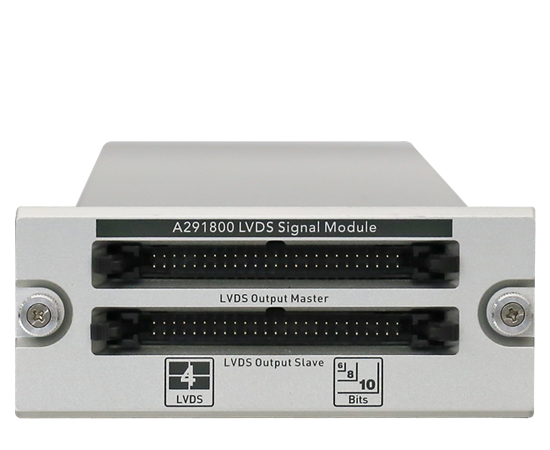

LVDS 信號模塊 Model A291800
主要特色：
Color Bit支援6/8/10 Bits
LVDS Pixel Rate:
Single (1 link) 150 MHz
Dual (2 link) 300 MHz
Quad (4 link) 600 MHz
Data mapping
Dual (2 link): Dot Division, L/R Division
Quad (4 link): Dot Division, L/R Division
Repeat mode
LVDS依循EIA-644的規范作為驗證依據
可應用于大尺寸TV等LCM檢測相關產業研發, QA與生產
簡述：

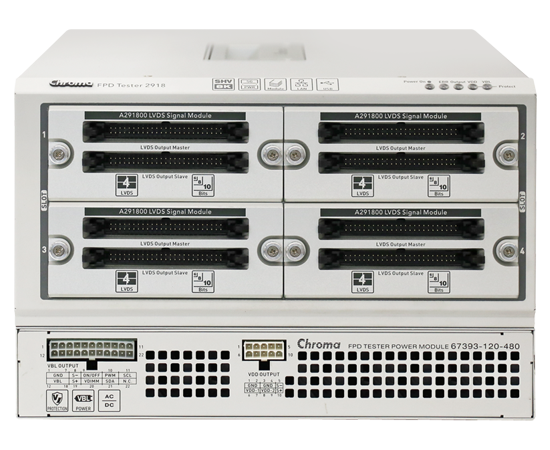

A291800為LVDS信號模塊板，搭配FPD Tester可應用于LVDS檢測，提供LVDS Panel標準信號與相關控制。

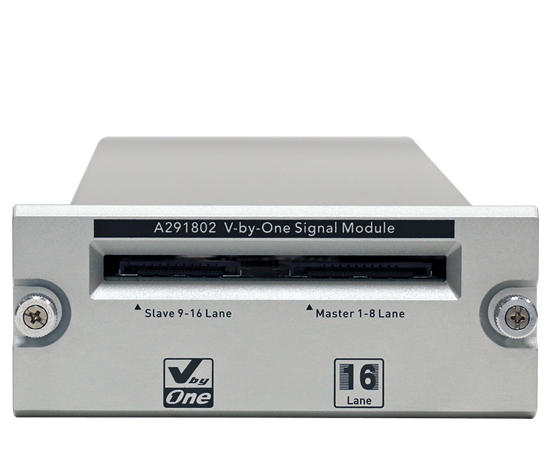

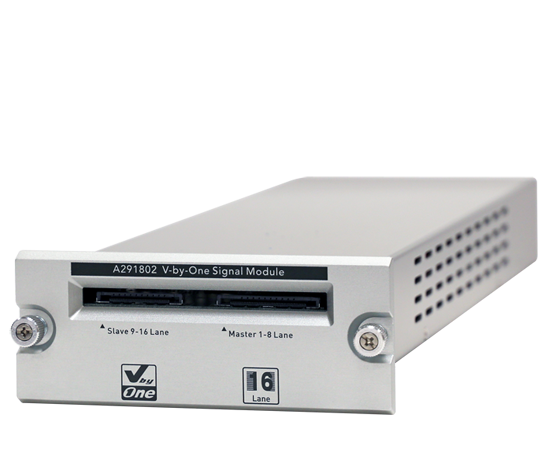

16-Lane V-By-One 信號模塊 Model A291802
主要特色：
信號依循V by one HS V1.4規范標準
Color Bit支援6/8/10 Bits
分辨率支持4096x2160@120Hz
多模塊應用，最多支持64 Lane
Lane rate: 3.75Gbps
Lane count: 4, 8, 16 Lane (with 1 module)
支持展頻頻率信號 (Spread Spectrum Clocking)
簡述：

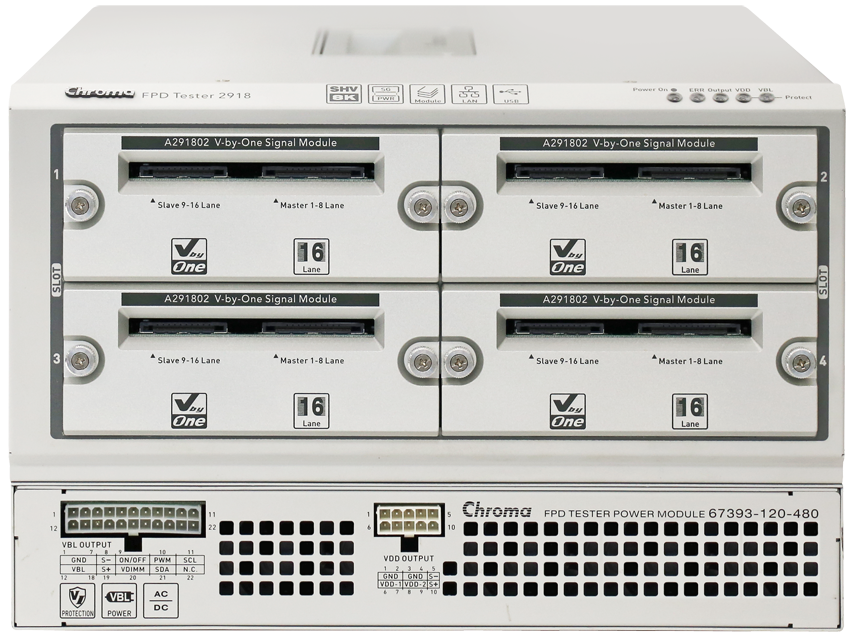

A291802為V-by-One信號模塊板，搭配FPD Tester可應用于V-by-One檢測，提供V-by-One Panel標準信號與相關控制。

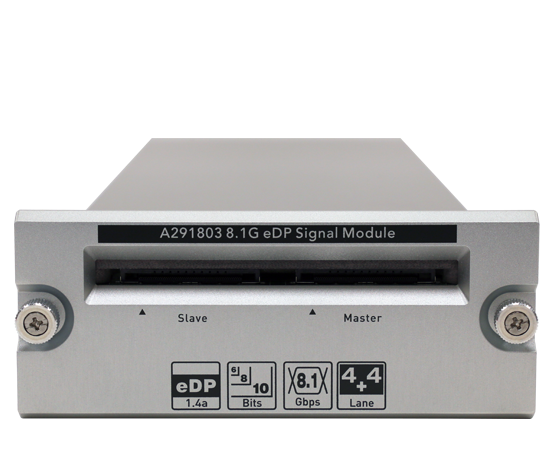

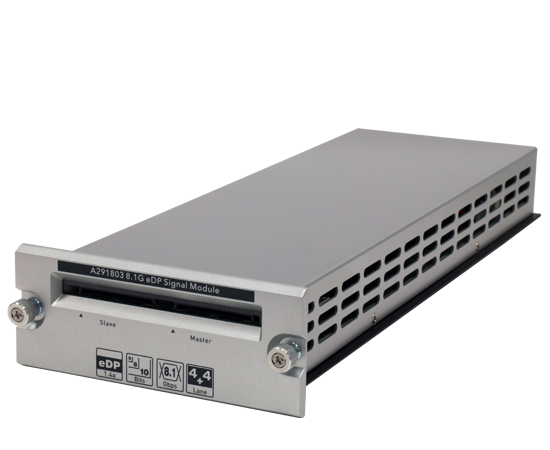

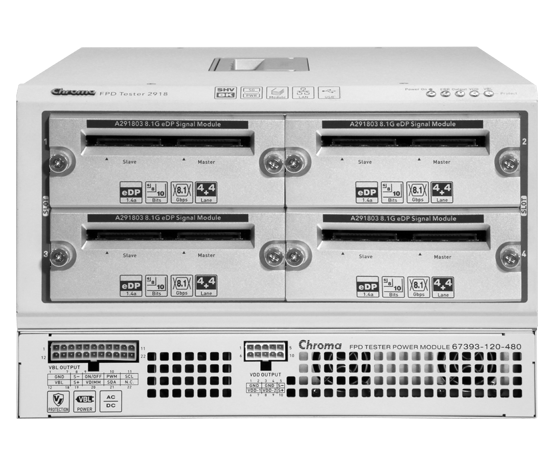

8.1G eDP 信號模塊 Model A291803
主要特色：
信號依循eDP 1.4a規范標準
支持1, 2, 4, 8 Lane eDP輸出
eDP支持v1.4定義8種Lane rate (1.62Gbps, 2.16Gbps, 2.43Gbps, 2.7Gbps, 3.24Gbps, 4.32Gbps, 5.4Gbps, 8.1Gbps)
支持手動/自動Training模式
支持Pre-emphasis設定(0dB, 3.5dB, 6dB, 9.5dB)
支持Swing Level設定(200mv, 250mV, 300mV, 350mV, 400mV, 450mV, 600mV, 800mV, 1000mV)
可設定6, 8, 10 Bit
VDD提供過電壓/電流保護機能
支持2組獨立AUX與HPD通道
輸出設計具有ESD防護組件
支援MSO, PSR2 *Option
簡述：
A291803為eDP信號模塊板，搭配FPD Tester可應用于eDP檢測，提供eDP Panel標準信號與相關控制。
