小尺寸顯示器量測口徑

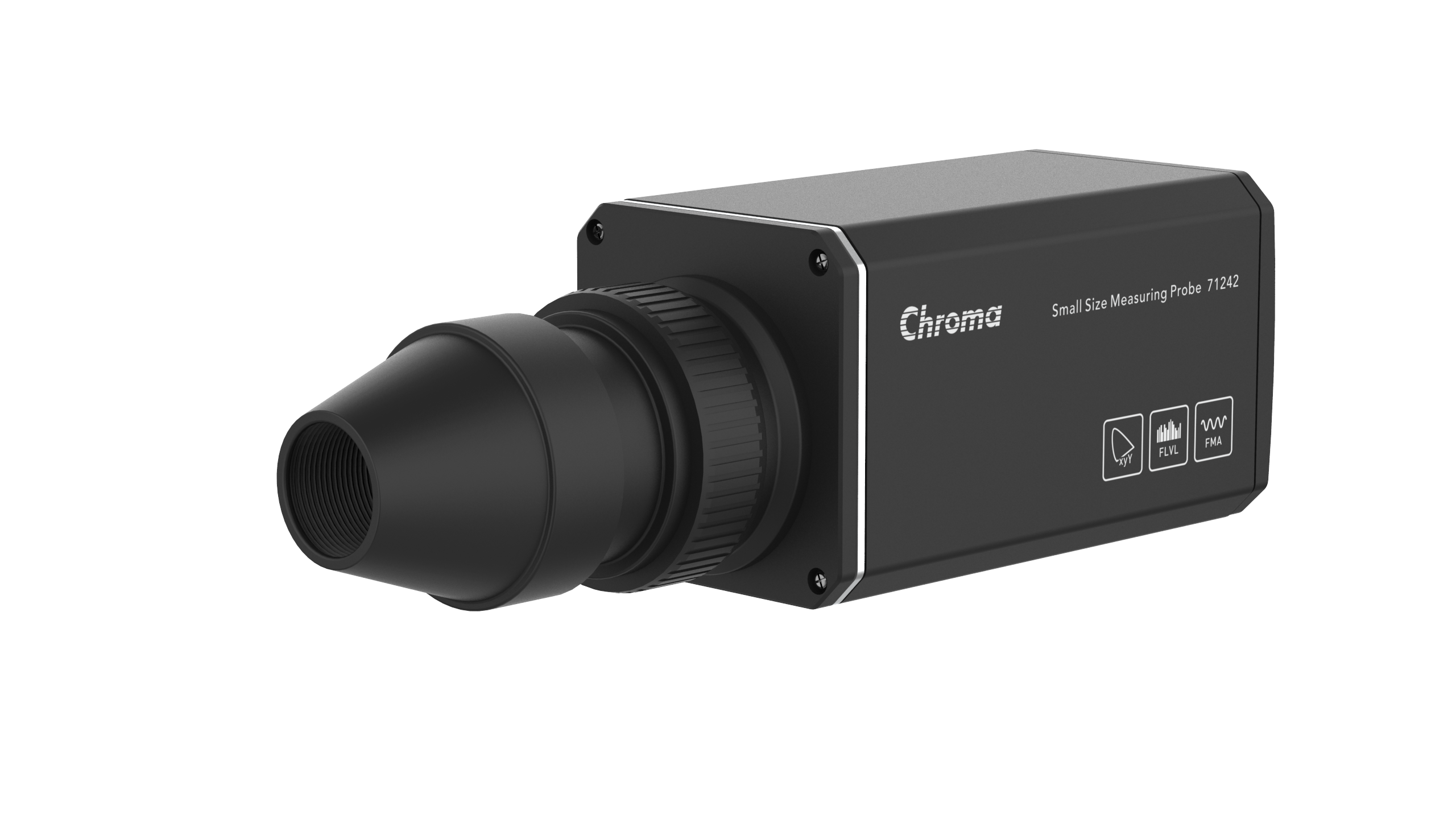

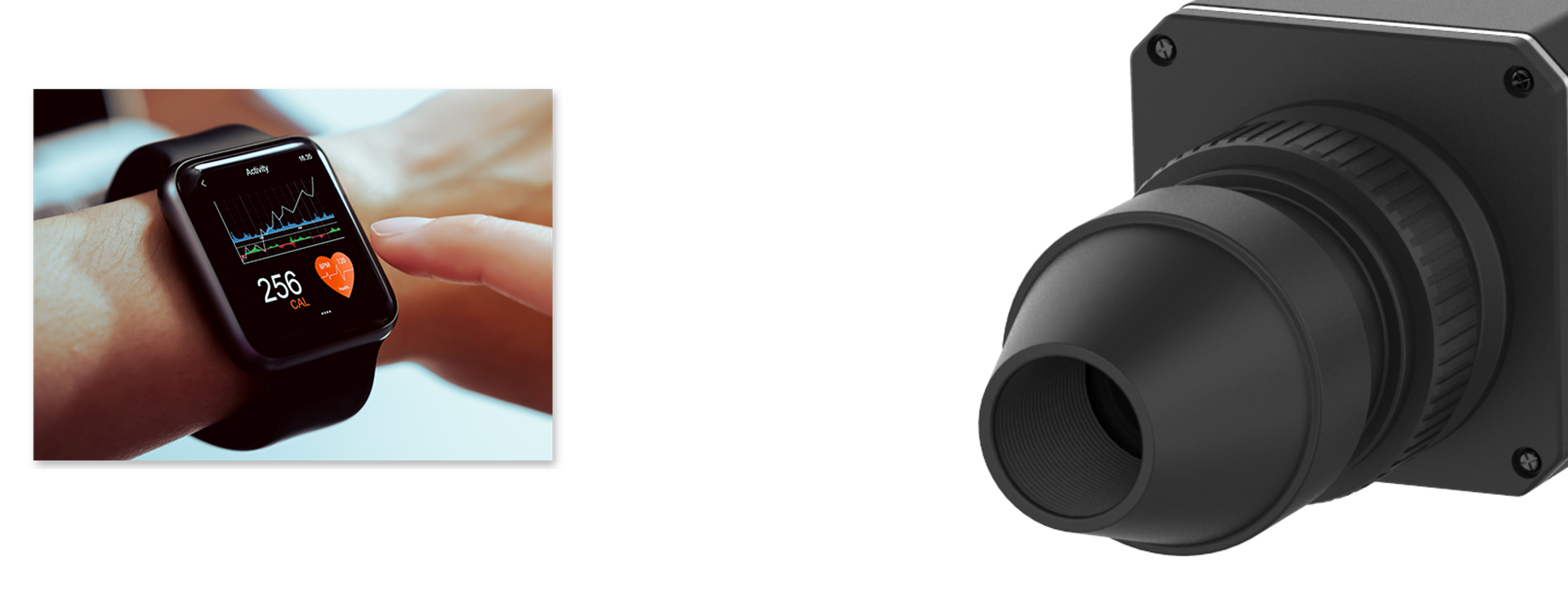

71242 小尺寸顯示器色彩分析儀透過鏡頭模組的收光路徑設計，可精確量測各式小尺寸顯示裝置 (ex. 智慧型穿戴裝置、手機) 及其他軟性顯示裝置等。

光學系統架構
71242 顯示器色彩分析儀之光學系統架構，可精確量測各式顯示裝置及其他軟性顯示裝置等。

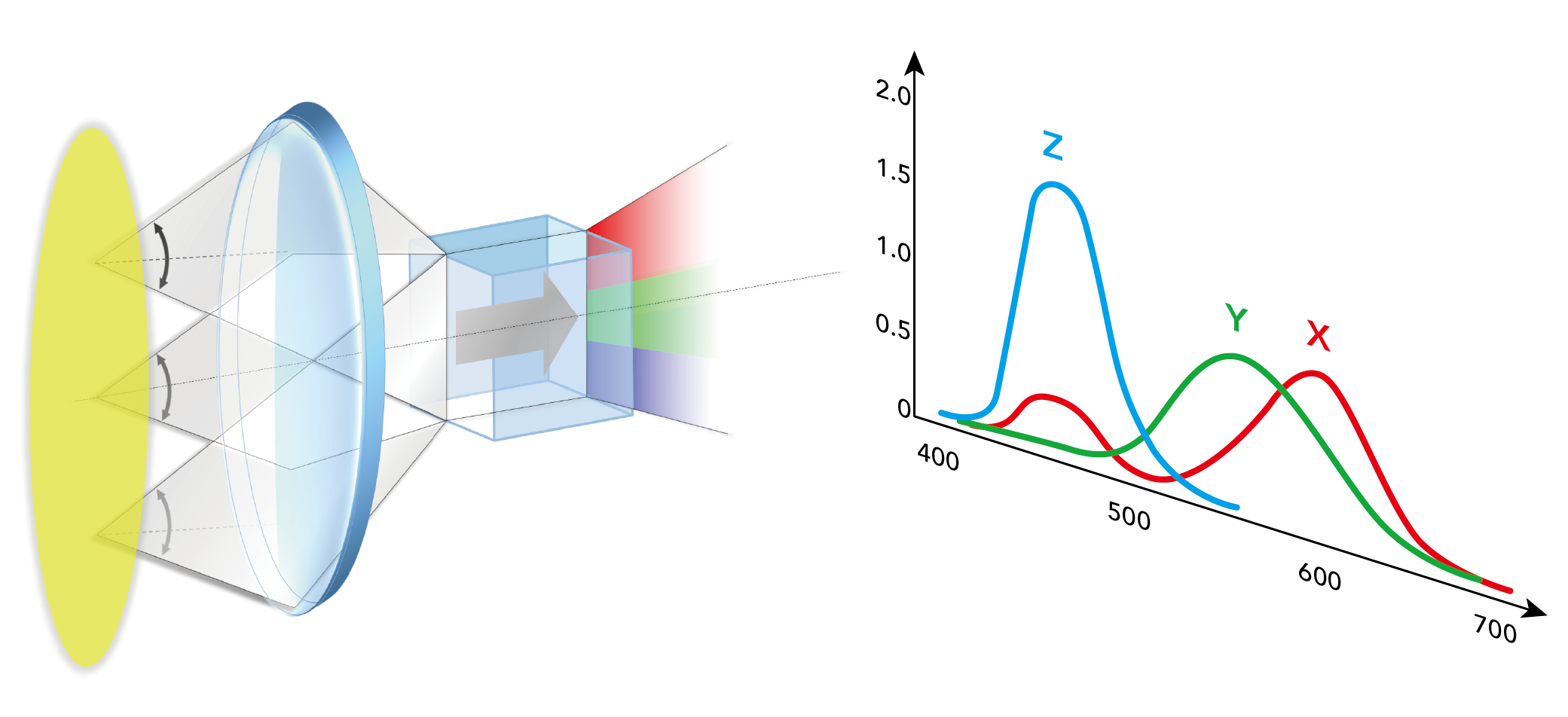

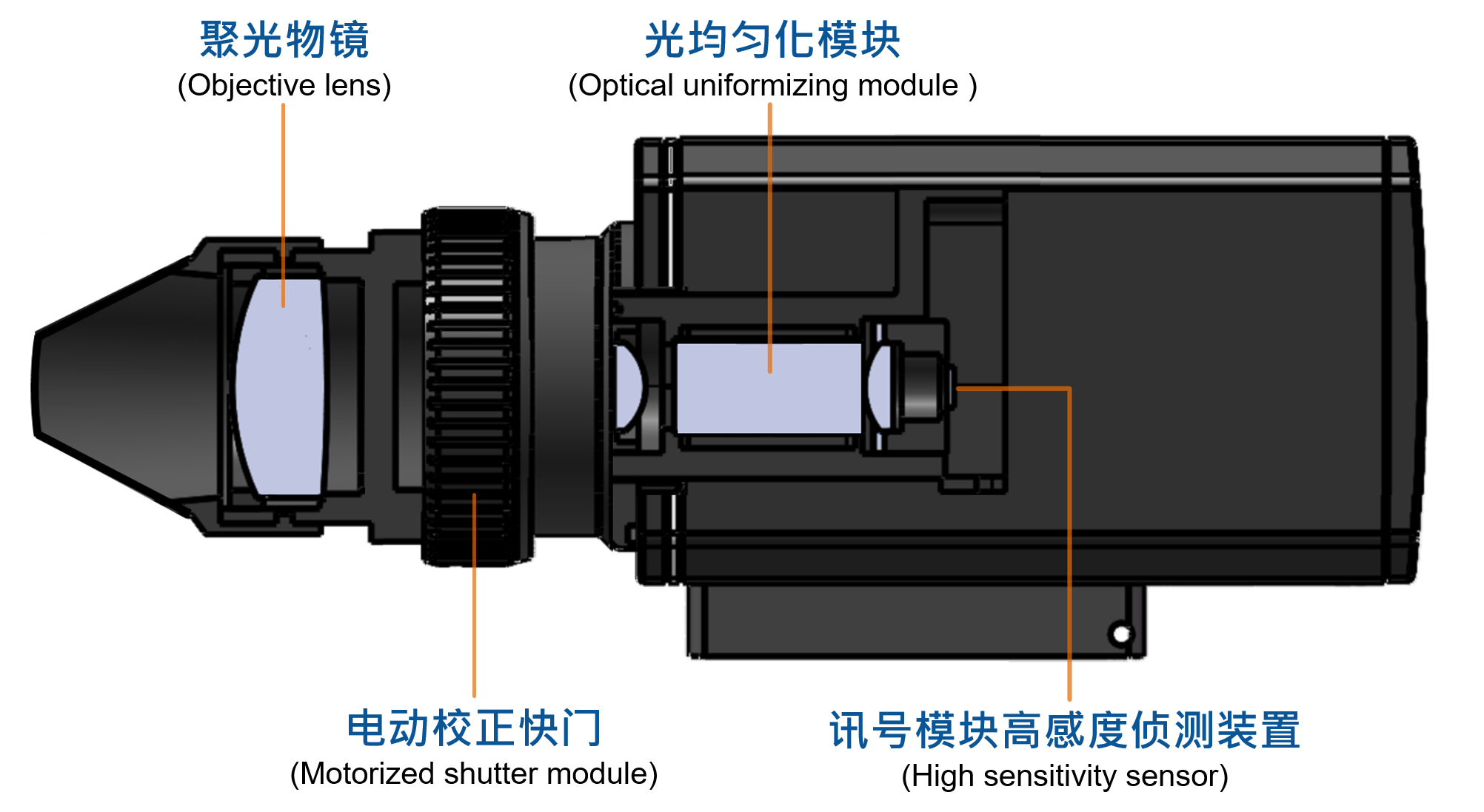

配備小巧輕便的電動校正快門 (Motorized shutter module)，由待測光源所發出之光線經由聚光物鏡匯聚進入光均勻化模組，在模組中均勻?qū)⒋郎y(cè)面積上各點所發出之光混合后，等量投射在 X、Y、Z 濾鏡補償之偵測裝置，減少人工校正的時間成本。

高對比量測

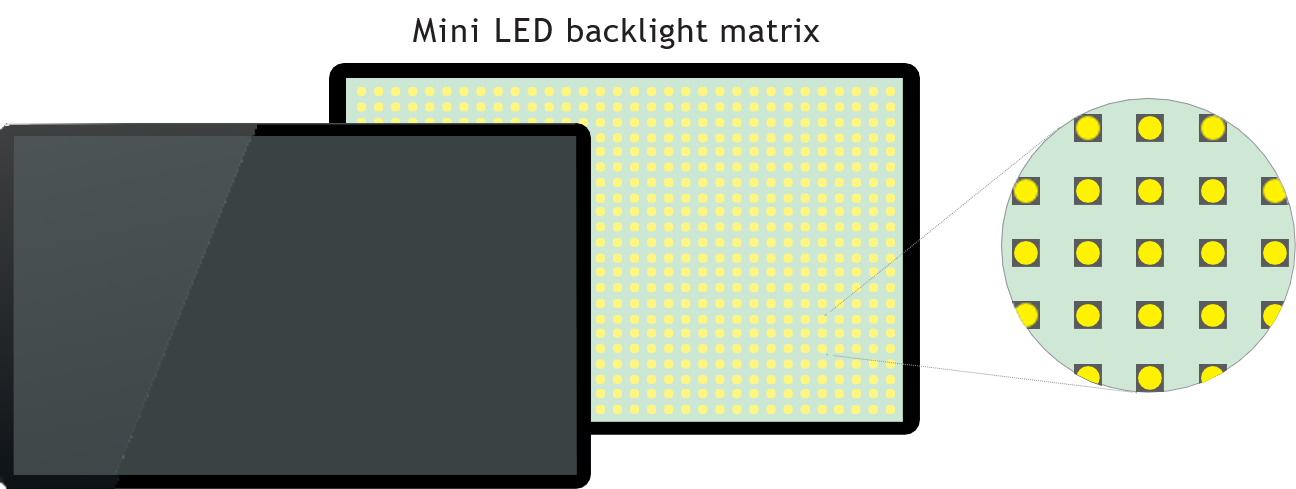

近年來由視訊電子標準協會 (VESA) 針對顯示器產業，訂定明確的 DisplayHDR 規范，從入門 HDR400 到高階的 HDR1400 等階級標準，從 0.02cd/m2 ~ 1400cd/m2 的亮度對比，對比越高影像越逼真。根據標準的建立顯示器畫面表現也相對的提升。高動態范圍 (HDR) 讓畫面呈現亮處更亮、暗處更暗的高對比顯示，再加上 LCD 搭配 MiniLED 背光日漸蓬勃發展，高對比度量測需求亦逐漸攀升， 71242特別針對此需求進行研發，使其具備 0.001cd/m2 ~ 5000cd/m2 亮度達到百萬對比之量測能力。

光均勻化模組
為降低光通量傳遞的損耗可相對提高入光量的可使用率，是系統能夠在較低亮度的測量模式下，達成快速且精確量測的主要因素。首先，透過光均勻化模組的使用，除了可達成入光量之均勻化，并可使得入光量在系統中因傳遞而造成的損耗大幅減少，進而提高入光量之使用效率。其次，藉由使用高穿透率之Y濾鏡與高感光度之光偵測器，所形成之高感度偵測裝置，再進一步提升入光量之使用效率，而實現精確的超低亮度量測結果。

ADC模擬轉數位轉換器

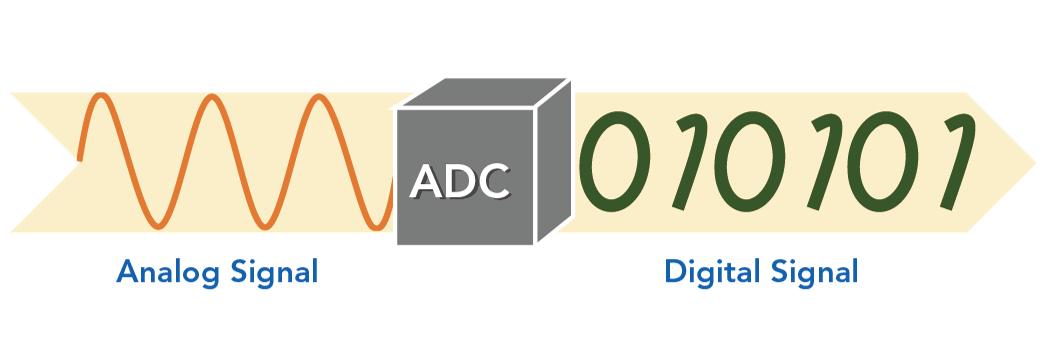

搭載了20 bit結合多檔位切換超高解析度的A/D轉換器、結合pA級高精準量測電路 (pA precision current measurement)，大大提高亮度與色度量測范圍，搭配Chroma開發的快速演算法，可將量測到的模擬值更快速轉換成精準數字。

光學量測軟體

71242 顯示器色彩分析儀所搭配的光學量測軟體，可將色彩分析儀量測到的資料擷取到電腦上，并可將其儲存到電腦及匯入到報表內處理。隨附SDK光學量測軟體的程式范本， 讓使用者能快速的開發適合其所需的測試程式。

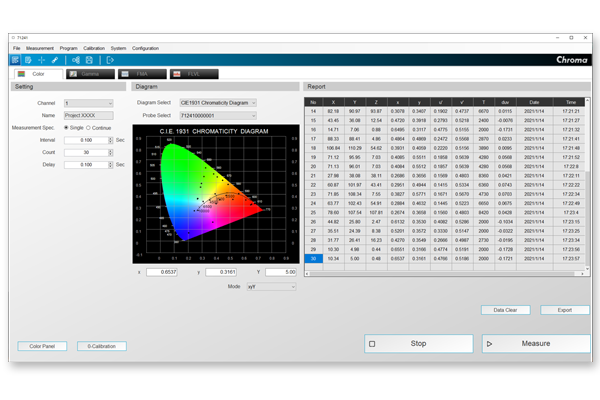

色彩量測
數位模擬同時顯示，提供 xyY、T△uvY、u' v' Y、XYZ 等4種不同的顯示模式，可依使用者需求選擇所需要的量測模式來進行量測，并可設定單次量測或連續量測。

Gamma 量測

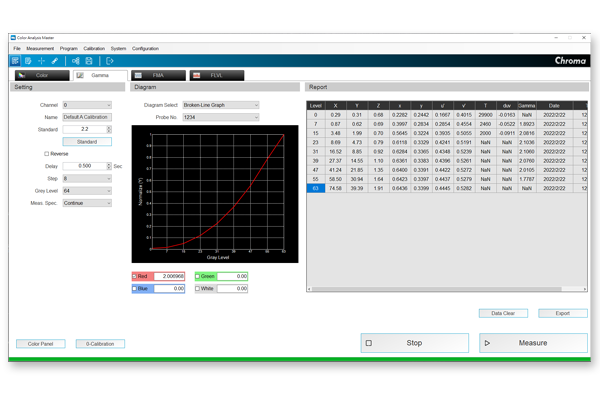

提供紅色、綠色、藍色及白色四色之 Gamma量測，除了可顯示標準 Gamma 曲線外，同時顯示每個顏色量測完成后的 Gamma 曲線及Gamma 值，可依需求設定最多達4096 (12bit) 色階量測。

Flicker 量測
71242 的光偵測頭支援 FMA 及 FLVL 兩種 Flicker 量測模式，F(xiàn)MA Flicker 量測模式可看出亮度的變化(AC)與基本量(DC)的比值關系(AC/DC)；FLVL(JEITA/VESA) Flicker 量測模式，可分離所有不同頻率的 AC 量，透過光學量測軟體的圖表可顯示出每個頻率的 Flicker 值，更容易判讀出產生的 Flicker 的頻率點是在何處。

FMA

FLVL

Delta E量測
支持 Delta E 2000量測，軟件支持客戶自定義0-255的三原色顏色編輯列表，可搭配色域、Gamma值及參考白點量測，可設定Delta E 上限卡控值可一眼判斷色差是否符合規格，同時支持Chroma VPG 2238的標準圖片輸出搭配做量測。

Color Gamut 量測
提供B.T 2020 、Adobe RGB、NTSC等多項色域框選擇，讓色座標加上色域三角框使得量測出來的數值更加的直覺，量測后即時對各色域三角框做百分比的計算，可立即取得待測物在各個色域中占多少百分比。

色彩校正
針對使用者校正的需求，光學量測軟體特別提供能透過直接讀取待校儀器讀值的功能，免除使用者需抄寫數據的工作，并能避免抄寫錯誤所造成的問題，提升校正的效率及正確性。

測試程序編輯
可程式化測試項目之功能，可在單機上直接進行測試項目及檢驗規格之編程；亦提供程式介面，供使用者在電腦上進行編程，最后可將編輯好的測試程序存檔，供其它主機使用，不需再重新編寫，能提高操作便利性與效率。

多探頭量測
使用者可透過個人電腦操作光學量測軟體進行及時顯示量測數值、保存測試結果并輸出數據分析，同時支援多支71242小尺寸量測探頭支量測，以及結合Chroma視頻信號圖形產生器輸出。

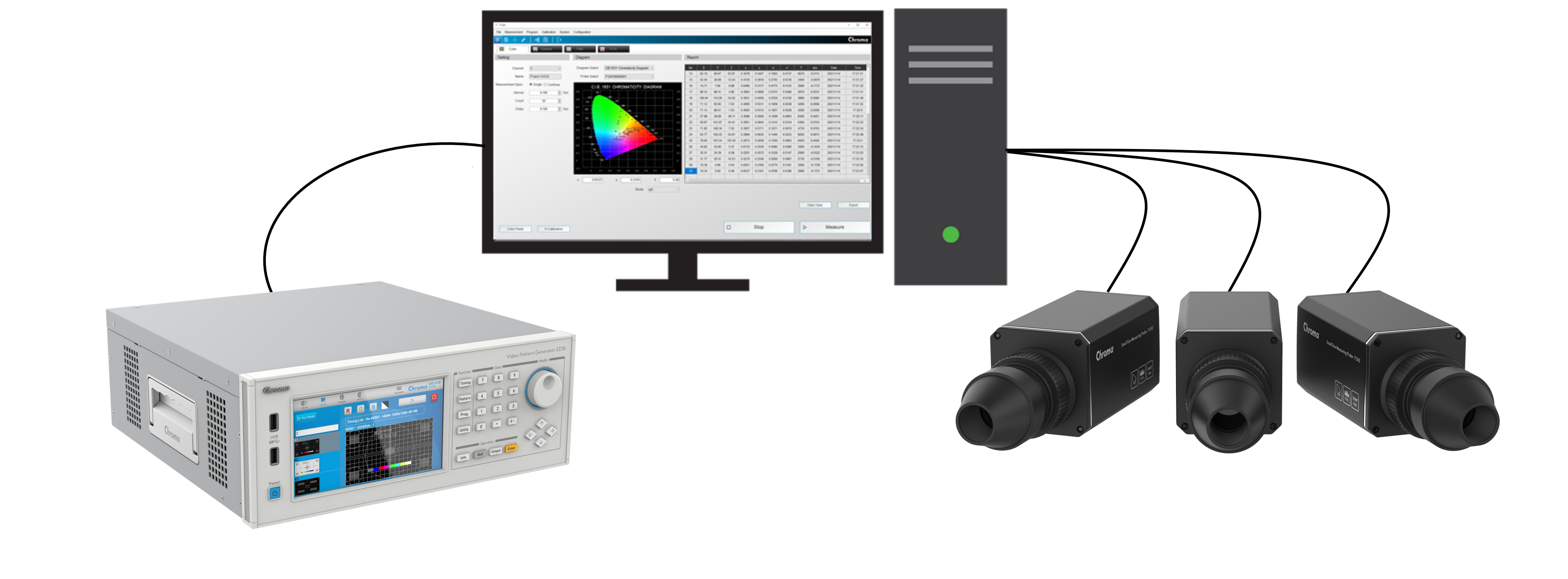

應用架構

單機: 由 Color Analysis Master 軟體控制
1. 及時顯示量測報表
2. 支援多探頭量測架設
3. 測試資料內存分析

顯示器應用 :  由 Video Pattern Generator 2238 控制
1. 圖形化控制介面
2. 可程式化測試項目 (Program)
3. 一鍵報告輸出功能

平板顯示應用 :  由 GO/NOGO 軟體控制
1. 自動 Flicker 測試功能
2. 量測圖像及數據儲存
3. 信號機與量測整合

閃爍量測架構

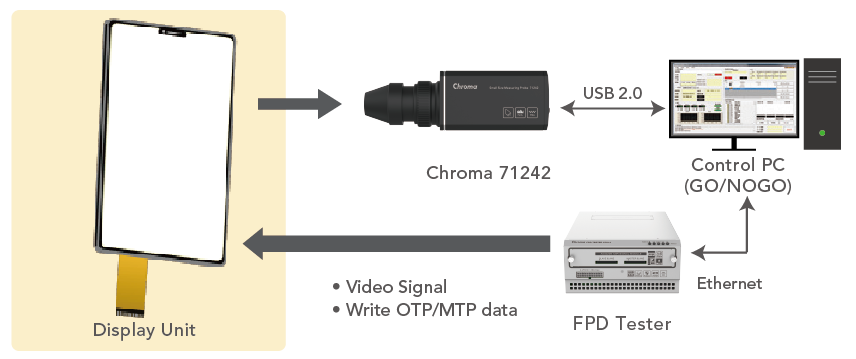

71242 依循視頻電子標準協會VESA(Video Electronics Standards Association)所規范的 FMA (Flicker Modulation Amplitude) 及 JEITA(Japan Electronics and Information Technology Industries Association) 量測方法進行閃爍程度的量測，搭配使用 FPD Tester 系列液晶模組自動測試系統可達到自動閃爍調整(Auto Flicker)的目的。

本機應用范圍
電視、手機、筆記型電腦、顯示器、平板、相機、醫療設備、交通工具、戶外顯示器等影像相關產品。
