AR/VR光學檢測系統
- 詢價
一、 系統配置
配置一：NED-20C AR/VR光學檢測系統-系統配置

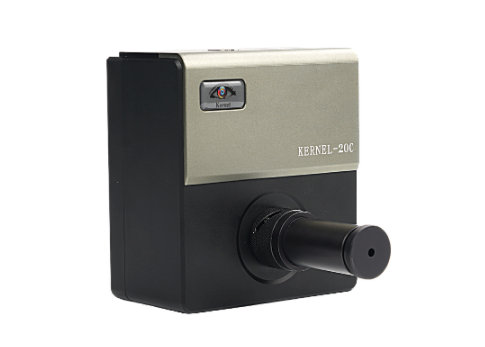

（1） 成像色度計 Kernel-20C
（2） 錐光鏡頭 Con-X
（3） 分析軟件 AR 模塊
配置二：NED-61C AR/VR光學檢測系統-系統配置
（1） 成像色度計 Kernel-61C
（2） 鏡頭
（3） 分析軟件 AR/VR 模塊
二、 系統介紹
產品規格
型號 | NED-20C | NED-61C |
主要應用 | 顯示器、儀表盤、氛圍燈、MiniLed、AR&VR等測試 | |
CCD 分辨率（像素） | 5472 x 3648 | 9576 x 6388 |
總像素 (pix) | 2000萬 | 6100萬 |
系統動態范圍 ( 單次曝光，每個像素) | 61.4 dB (1 x 1 binning) | 80db(1 x 1 binning) |
73.4 dB (2 x 2 binning) | ||
高動態范圍(多次曝光) | >1,000,000:1 | >140db |
亮度（最小）
| 0.01 cd/㎡ ，更低亮度范圍可定制 | |
亮度（最大）
| 5000cd/㎡，配置 ND 濾光片可擴展至更大亮度范圍 | 10000cd/㎡，配置 ND 濾光片可擴展至更大亮度范圍 |
系統精度 | 亮度 (Y) ± 3%（A光源）；色坐標 (x,y) ± 0.003（100cd/㎡亮度A光源下） | |
重復性
| 亮度 (Y) ± 0.1%；色坐標 (x,y) ± 0.0005
| |
鏡頭類型/可用焦距
| 錐光鏡頭Con-70 | 芯片尺寸：全畫幅36x24mm，光闌：1，2，3，4mm可切換，最小瞳距：70mm，對焦距離：0.3m至無窮遠 |
視 場(全角，D x H x V ） | 62°x48.9°x41.4° | Dx120°x82° |
最小測量時間
| 0.8 秒 -亮度
| |
6 秒 -色度
| ||
空間測量功能
| 亮度、CIE 色坐標、L*a*b* 色標、相關色溫 (CCT)、主波長
| |
單位
| cd/m2、CIE (x, y) 和 (u’, v’)、(CCT)
| |
通信接口
| 千兆網卡 | 千兆網卡/USB3.0 |
電源
| 100-240 V、50-60 Hz、24Watts | 100-240 V、50-60 Hz、50Watts |
尺寸（高 x 寬 x 深） | 120 mm x 172 mm x 64 mm | 130mmx160 mmx400mm |
重量
| 1.5 kg | 5kg |
工作溫度 | 0 - 45° C | |
工作濕度 | 20 - 80% 非冷凝 | |
NED-20C鏡頭參數
Lens | ||||||
No. | ITEM | SPECIFICATION | NOTE | |||
1 | Sensor Size(芯片尺寸) | 2/3″ IMX250 | ||||
2 | EFL（焦距） | 9.52 | ||||
3 | TTL(光學總長) | 90 | ||||
4 | BFL(光學后焦) | 17.678 | 透鏡至CCD 距離 | |||
5 | FFL（機械后焦） | C□ | ||||
6 | FNO（F 數） | 2.4@入瞳直徑4mm | ||||
7 | CRA（像面入射角） | 9.8° | ||||
8 | RJ（相對照度） | 58.0% | ||||
9 | Working Temperature（工作溫度） | -20~+60°C | At 1.0 atm | |||
10 | Transmission (透過率) | 450~680nm | Reference the Transmission sheet | |||
11 | DIST(畸變) | -4.00% | ||||
12 | Fieldangle (視場角) | H:V=4:3 | D（對角） | 62° | Image Height=5.6mm | |
H (水平) | 48.9° | Image Height=4.22mm | ||||
V（垂直） | 41.4° | Image Height=3.53mm | ||||
NED-61C鏡頭參數
鏡頭規格 | 參數 |
FOV( H x V) | 120° x 82° |
支持圖像芯片 | 全畫幅 36x24mm |
分辨率 | 61M |
光闌 | 1，2，3，4mm 可切換 |
最小瞳距 | 70mm |
對焦距離 | 0.3m~∞ |
測試功能
測試項目 | 能否實現 |
亮度 | √ |
顏色（色坐標、色溫） | √ |
均勻性(亮度、色度) | √ |
對比度 | √ |
MTF | √ |
畸變 | √ |
視場角 | √ |
重影 | √ |
色散 | √ |
角分辨率 | √ |
有效像素比 | √ |
缺陷 | √ |
雜散光 | √ |
眼盒 | √ |
產品優點：
?測量范圍寬
提供不同倍數的ND濾光片，最高亮度可測50000cd/㎡，最低亮度可測0.001 cd/㎡
?測量精度高
使用基于人眼標準色度觀察曲線匹配的成像亮度色度計，保證亮色度精準。
?易用好集成
操作簡單，協議通用，方便集成
獨特的測量標準

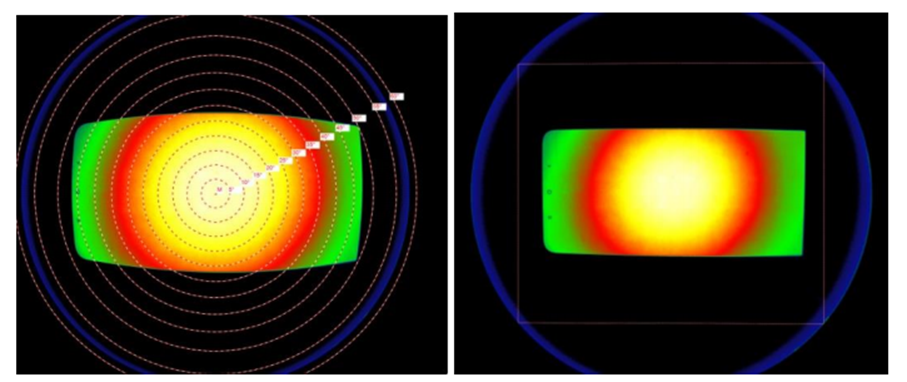

（一）鏡頭空間畸變校正
NED 近眼顯示測量設備采用的錐光鏡頭，通過鏡頭畸變實現大視場的測量，因此采用采用錐光鏡頭進行測量之前需要對成像系統進行畸變修正，軟件通過對錐光鏡頭成像角度進行空間校準，將角度（θ，φ）對應的亮度信息轉換為直角坐標系統(x,y)對應的亮度信息。

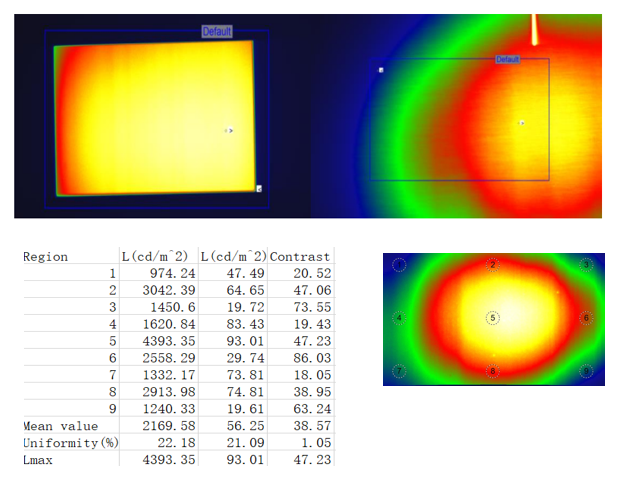

（二）對比度分析
分別測量近眼顯示設備的黑白畫面的平均亮度，給出黑白對比度的結果，軟件通過閾值隔離的算法單獨計算出白畫面區域中的平均亮度Lw，并自動記憶白畫面分析時的所有像素，在進行黑畫面分析時只分析白畫面測量時記憶的區域，避免黑畫面時干擾光的影響，得到黑畫面平均亮度Lb。白畫面亮度變化較大時，也可分別計算白黑畫面對應位置的亮度對比度（例如九點）
對比度CONTRAST RATIO (CR)：CR = Lw / Lb

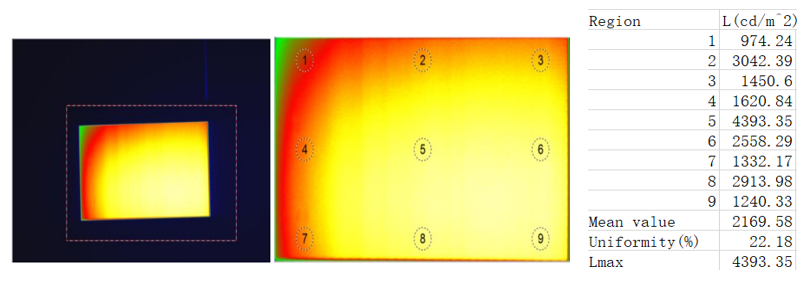

（三）亮度均勻性分析
錐光鏡頭測量的亮度畫面通過畸變修正后，軟件首先識別白畫面邊界四個點的位置，由于畫面可能存在傾斜，所以軟件通過四個邊界點將白畫面區域進行四邊形到矩形的坐標變換，對坐標變換后的圖像進行九點亮度分析或者所有像素點亮度分析，得到九個點或者所有像素點的亮度值，找出最大值Lmax、最小值Lmin、平均值Lave，計算九個點的亮度均勻性或者整個面的的亮度均勻性。均勻性提供三種計算方式，為最小比最大，最小比平均，最大減最小比最大。這里以最小比最大為例：LNU = (L min/Lmax) x100%

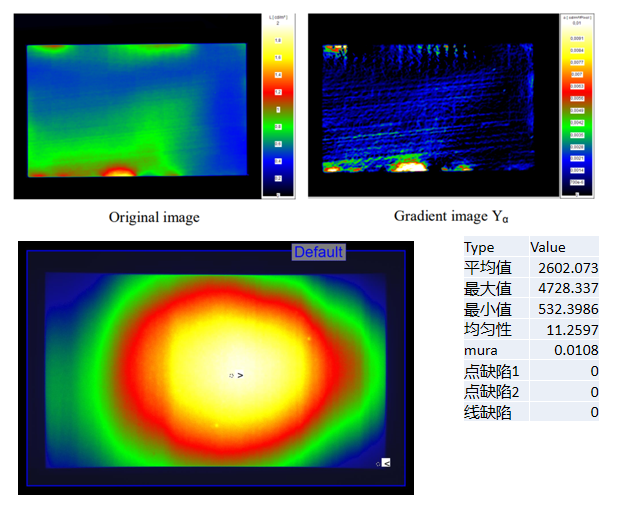

（四）缺陷分析（點線、mura 等）
近眼顯示系統由于成像顯示屏幕距離人眼只有幾個厘米，因此其均勻性、點線以及mura 缺陷將更加明顯，軟件通過測量黑白畫面的亮度。經過處理，處理后的畫面將會把亮度變化較大的區域突出顯示出來，缺陷區域?qū)⑼怀鲲@示，根據強度判斷mura缺陷程度，給出點線、mura 等的缺陷結果。首先測量得到整個畫面的亮度，每個像素點的Mura值以該點N*N梯度算子計算該點的亮度變化情況，找到每個點的Mura Y_α(i,j)；找到mura 畫面中缺陷最大值Y_α，max。

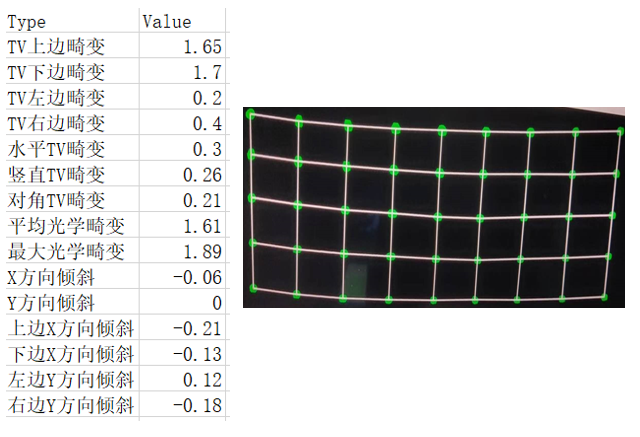

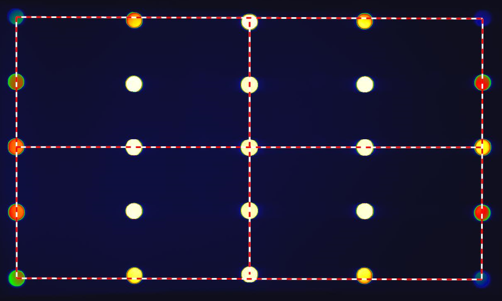

（五）畸變分析
通過點陣圖分析產品的畸變、傾斜等成像之類指標。相機拍攝點陣圖并通過畸變校正后，軟件通過亮度閾值將畫面中的所有點找到，并計算中每個點的中心坐標，根據點中心坐標的相對位置的差異計算TV畸變或光學畸變。

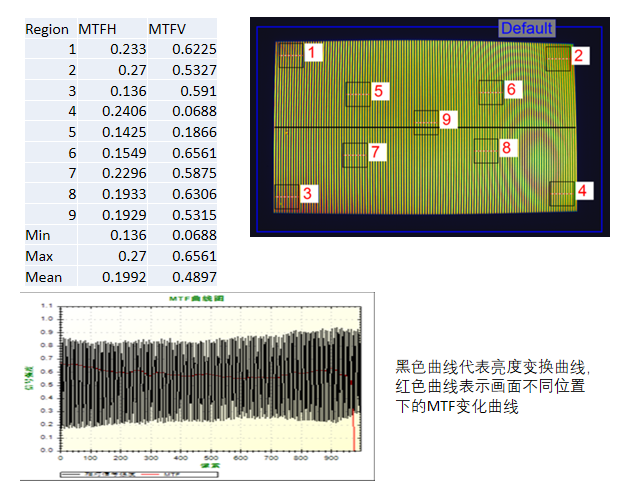

（六）MTF 分析
軟件可以生成不同像素間隔和黑白條紋測試圖像，軟件得到黑白條紋的亮度圖后，計算條紋畫面不同位置下的橫向或縱向的亮度變化曲線，根據曲線中的亮度最大值Lmax和亮度最小值Lmin。對于原來調制度為M 的正弦光柵，如果經過鏡頭到達像平面的像的調制度為M ’ ，則
MTF為：MTF 值= M ’ / M
調制度M 的概念：M=（Imax － Imin）/（Imax + Imin）

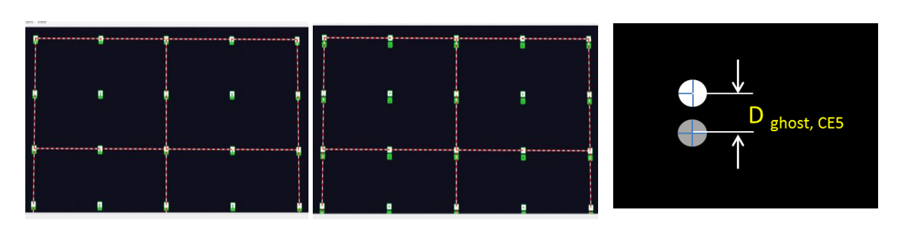

（七）重影分析（失真）
重影分析采用規則布置的圓形或矩形點陣，軟件通過閾值處理算法識別主畫面以及重影區域。分別計算主畫面和重影區域的幾何中心和像素面積，根據所占面積的差異確定重影的偏差角度，不管重影區域與原圖像點連接還是分離，均可自動計算和識別兩個區域。
（八）色散分析
軟件分別測量半視場白、紅、綠、藍畫面，以亮度的 10%做為閾值分別計算橫向視場和縱向視場，得到對應的視場ω_i、ω_red、ω_green、ω_blue后，根據不同顏色畫面的視場差異計算近眼顯示設備的色散，計算公式如下：

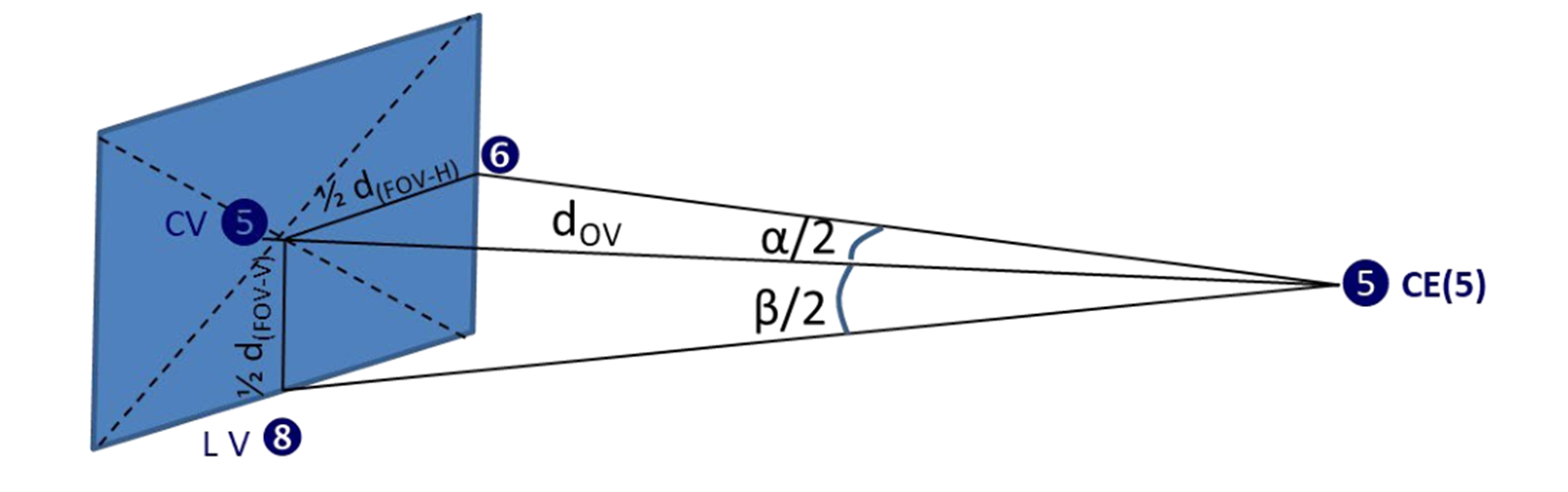

（九）視場角測量
軟件分別測量紅、綠、藍畫面，以亮度的 10%做為閾值分別找到畫面的上下左右四個邊界，分別計算左右兩側、上下兩側和對角的像素距離，根據鏡頭焦距計算產品視場角，視場角包括水平視場角、豎直視場角和對角視場角。
根據公式計算水平視場角α：α/2=arctan(d_FOV?H/2?d_OV)
根據公式計算水平視場角β：β/2=arctan(d_FOV?V/2?d_OV)
（十）角分辨率測量
采用白畫面，根據產品的分辨率和計算出來的視場得到產品的角分辨率。根據軟件計算出來的水平視場H和豎直視場V，以及產品對應的分辨率w*h（有效分辨率），計算角分辨率。
Rh=w/H，Rv=h/V
（十一）有效像素測量
采用白畫面，根據產品像素和相機像素的對應關系，計算成像到相機上產品的有效像素?cái)?shù)。軟件通過畸變校正后得到的圖像，在相機上橫線所占像素h，豎線上所占像素v，根據產品分辨率計算產品像素和相機像素的比例r，根據成像到相機上的有效面積S',計算有效像素
有效像素：sum=S’/r
有效像素比：E= S'/??v

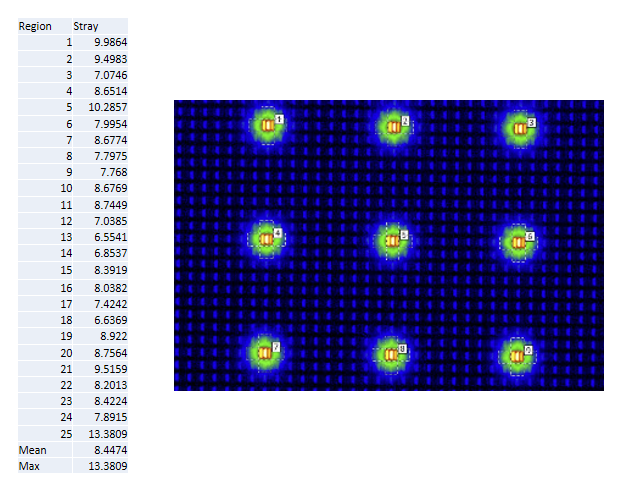

（十二）雜光比例測量
雜光定義為在眼位字符周邊產生的雜散光。軟件通過畸變校正得到的矩形點陣圖像，通過閾值分析算法抓到每個點的區域，分別畫出點陣部分亮度Lv和點陣四周四個區域的平均亮度Ls，計算雜光比例S。
Ls=Average(L1,L2,L3,L4)
S=Ls/Lv

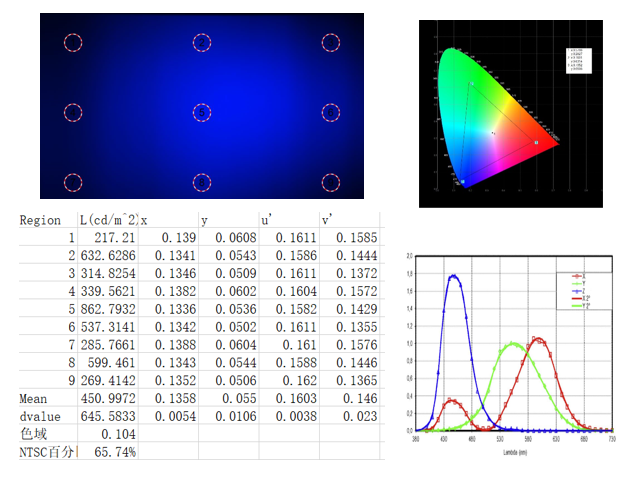

（十三）顏色校準/顏色測量
測量白、紅、綠、藍畫面的色溫、色坐標、色差等。成像色度計采用四個濾光片模擬人眼標準色度觀察曲線，分別獲得測量畫面的三刺激值XYZ，通過XYZ計算色坐標、色溫、色差等指標，從而得到色域。
CIE 1931 Yxy色空間中，Y表示亮度，x、y是從三刺激值中計算的色度值： x=X/X+Y+Z，y =Y/X+Y+Z
CIE 1976 UCS（均勻色度等級）色度圖中使用了u’和v’ u’= 4X/X+15Y+3Z，v’= =9Y/X+15Y+3Z
（十四）Eyebox測量
Eyebox定義為可觀察全部FOV范圍的眼動范圍，其檢測需要自動化配合，利用點陣圖像或者中間點亮度來判斷。

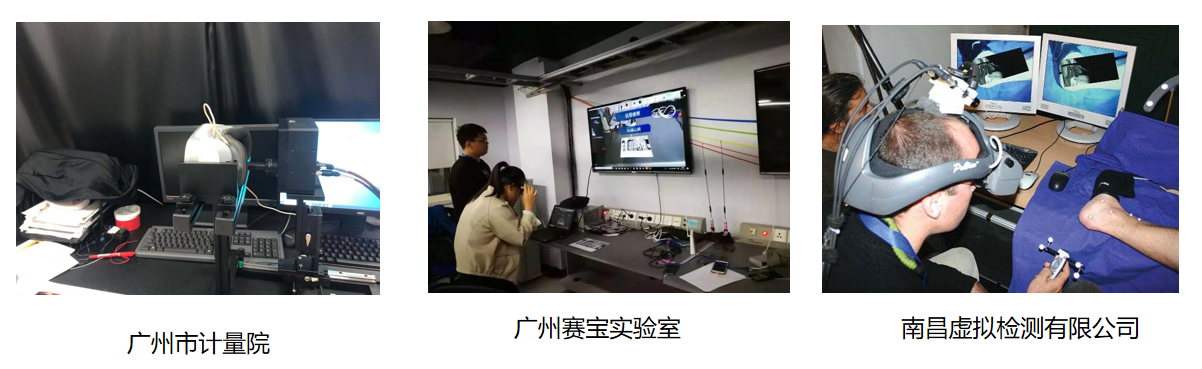

交付案例
