HUD測試系統OTS-20D
- 詢價

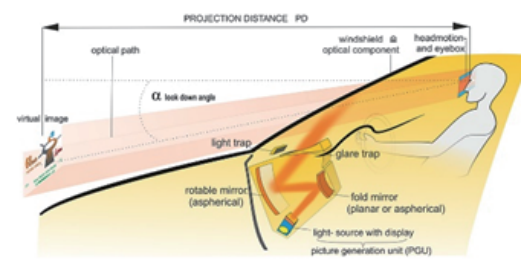

抬頭顯示器(Head up display)
早期用于航空器上的飛行輔助儀器，目前已逐步應用于汽車上，可以減 少駕駛者低頭查看儀表的頻率，這樣就會避免駕駛者注意力中斷從而減少事故發生的概率。

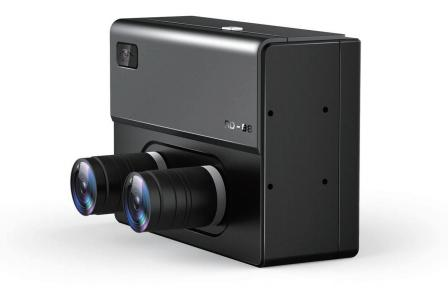

雙目成像色度計OTS - 20D
雙鏡頭、雙光圈的設計，鏡頭間距離為65mm,模擬人眼實際的觀察效果?？蓪崿F(xiàn)HUD亮度、色度信息及成像質量的精確測量
硬件參數
規 格 | |
主要應用 | HUD, AR,智能車大燈等新型顯示測試 |
CCD 分辨率(像素) | 5472 x 3648 |
總像素 (pix) | 2000萬 |
系統動態范圍 ( 單次曝光，每個像素) | 61.4 dB (1 x 1 binning), 73.4 dB (2 x 2 binning) |
高動態范圍(多次曝光) | >1,000,000 : 1 |
亮度(最小) | 0.01 cd/㎡ ，更低亮度范圍可定制 |
亮度(最大) | 50000cd/㎡，配置ND濾光片可擴展至更大亮度范圍 |
系統精度 | 亮度 (Y) ± 3%(A光源)； 色坐標 (x,y) ± 0.005(100cd/㎡亮度A光源下) |
重復性 | 亮度 (Y) ± 0.1%；色坐標 (x,y) ± 0.0005 |
鏡頭類型/可用焦距 | 8mm、25mm、50mm、75 mm |
視 場 (全角，H x V 度)
| 8 mm 78.7° x 57.4° |
25 mm 29.4° x 19.8° | |
50 mm 14.9° x 10° | |
200 mm 10° x 6.68° | |
最小測量時間
| 50 mm 0.8 秒 -亮度 |
200 mm 3.2 秒 -色度 | |
空間測量功能 | 亮度、CIE色坐標、L*a*b*色標、相關色溫(CCT)、主波長 |
單位 | cd/m2、CIE (x, y) 和 (u', v')、(CCT) |
通信接口 | 千兆網卡 |
電源 | 100-240 V、50-60 Hz、24Watts |
尺寸(高 x 寬 x 深) | 120 mm x 172 mm x 64 mm |
重量 | 1.5 kg |
工作溫度 | 0 - 45° C |
工作濕度 | 20 - 80% 非冷凝 |
軟件功能
功 能 | 是否實現 |
亮 度 | 是 |
顏色(色坐標，色溫等) | 是 |
均勻性(亮度，顏色) | 是 |
對比度 | 是 |
虛像長寬 | 是 |
視場角 | 是 |
虛像距離 | 是 |
清晰度 | 是 |
重 影 | 是 |
傾斜角 | 是 |
畸 變 | 是 |
下視角 | 是 |
測試原理
1. HUD虛像距離的測量

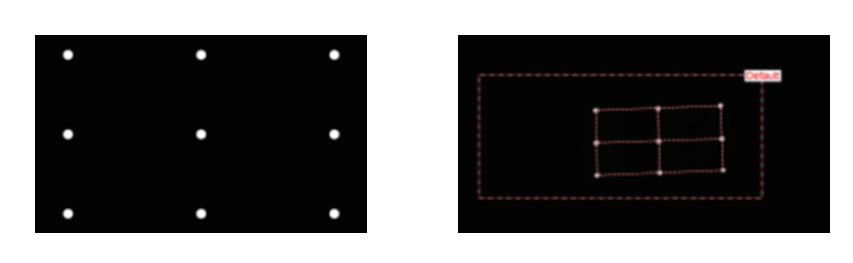

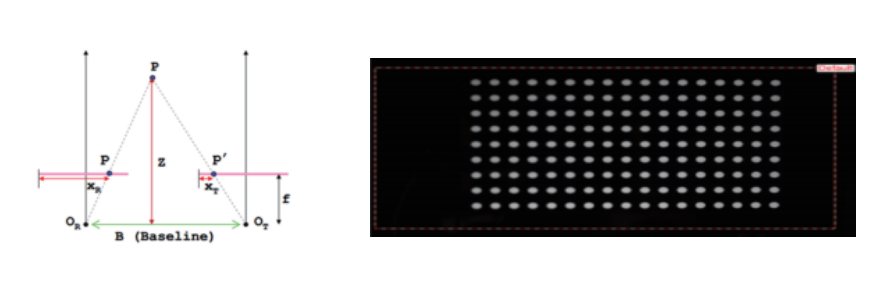

系統采用雙目相機，分別測量空間點陣(3*3或更大奇數點陣)在雙目相機上的成像位置。軟件通過光源識別算法給出每個亮點在雙目相機上成像的幾何中心。根據兩個相機 成像位置的差異可以得到虛像面每個點的空間距離和三維坐標。
2.亮度及均勻性測試

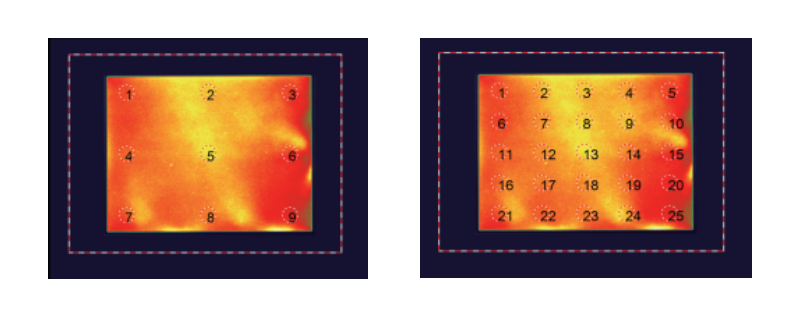

雙目相機檢測系統采用了雙光圈的設計，主相機采用大光圈可實現0.1cd/m^2-50000cd/m^2的量測范圍。副相機采用小光圈設計可以解決HUD顯示器 高亮度下閃爍對測量結果的影響。雙相機的亮度精度在A光源下均可達到3%以內。對 SAE J1757-2標準中定義的均勻性測量，不僅支持九點均勻性，同樣支持13點、25點 、136點均勻性等的測量。
3. 虛像對比度測試

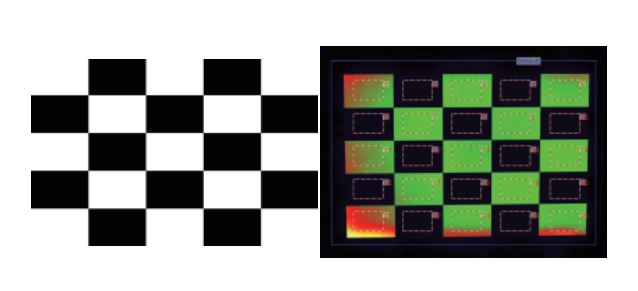

針對虛像對比度測試，軟件提供了5*5棋盤格測試圖像。雙目相機通過一次拍攝獲取整個棋盤格圖像的亮度信息，分別計算每個白色區域和黑色區域的平均亮度，根據SAE定義的對比度公式計算相應的結果。
4. 焦距輔助調整功能

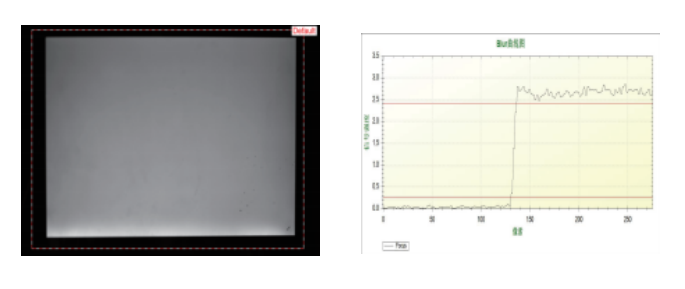

雙目相機的操作軟件提供了鏡頭焦距對焦輔助調整的功能。HUD虛像調整到白圖，軟件通過自動計算圖像邊緣到圖像內部200個像素左右區域的亮度變化，得到邊緣亮度的斜率信息。圖像越模糊，斜率越小，圖像越清晰，斜率越大。當斜率在90左右時即可認為焦距調整完成。
雙目相機需要在測量前調整一次焦距即可，在進行虛像空間距離的測量時無需自動調整焦距和光圈。在相關設置完成后，即可實現對軟件的自動化控制。
5. MTF調制傳遞函數的測量

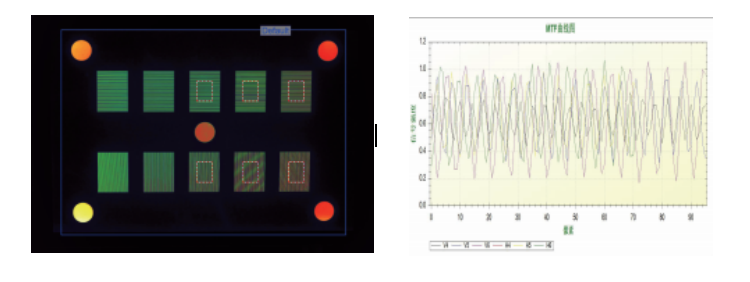

光學系統成像質量的好壞往往用MTF(modulation transfer function)來評價。軟件提供了不同標準間隔的明暗條紋用于分析HUD虛像的MTF。軟件通過測量明暗條 紋橫向和縱向之間的亮度變化得到相應的MTF結果。光學系統成像質量的好壞往往用 MTF(modulation transfer function)來評價。軟件提供了不同標準間隔的明暗條 紋用于分析HUD虛像的TF。軟件通過測量明暗條紋橫向和縱向之間的亮度變化得到相應的MTF結果。
MTF圖像上五個圓點用于軟件實時判斷虛像在相機成像面上橫向、縱向以及軸向的傾斜角度。
6. 虛像畸變測量
對虛像畸變和鬼影的測量是通過采用雙目相機測量虛像上的規則點陣來實現的。軟件支持奇數行列的測量。當虛像存在畸變時，在雙目相機上的成像點陣會呈不規則變化 ，根據SAE的標準計算橫向和縱向的畸變。由于HUD成像系統不可能完美成像為一個平面，實際的虛像為空間曲面，根據雙目鏡頭計算得到的空間點陣的三維信息得到虛像的曲面特征。
7. 虛像傾斜測試

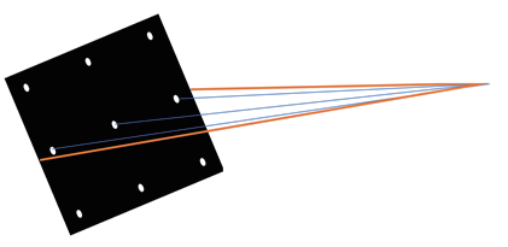

當虛像存在傾斜時，點陣在主相機上成像的位置同樣存在傾斜，根據雙目相機測量得到的點陣的三維空間坐標，計算每一行點陣與相機水平方向上的夾角以及每一列點陣與相機數值方向上存在的計算，計算水平方向和數值方向的傾斜角度。
8. 虛像尺寸和視場角

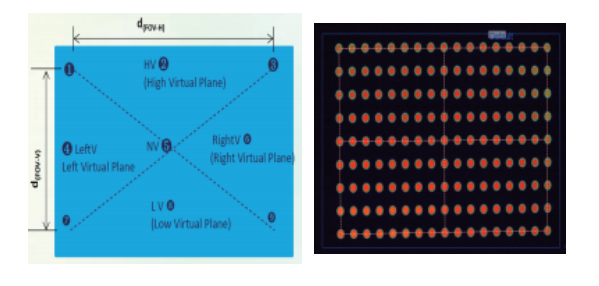

由雙目相機計算得到的規則點陣的空間三維坐標，分別計算點陣中間一行第一個點到 最后一點的距離，計算點陣中間一列第一點到最后一點的距離，根據點陣長寬所占特 征點整圖像尺寸的比例，計算實際的虛像尺寸，根據點陣中間點的虛像計算、虛像尺 寸計算虛像在水平方向和豎直方向的視場角。

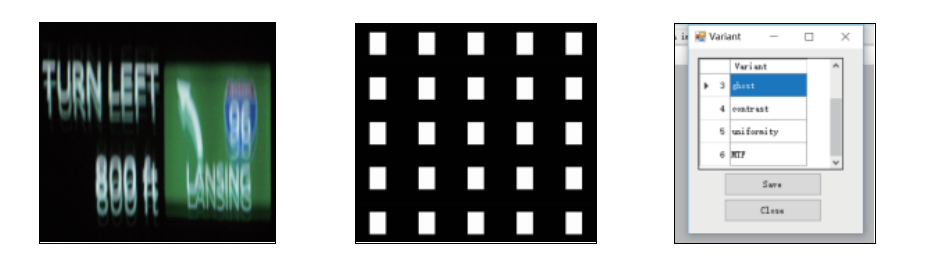

9. 虛像鬼影測試
由于前擋風玻璃較厚，主畫面成像時玻璃內測面反光造成的疊影與主畫面重疊產生的鬼影。鬼影測量時，虛像采用規則圓形或矩形矩陣，軟件通過閾值處理算法識別主畫面以及疊影區域。分別計算主畫面和疊影區域的幾何中心和像素面積，根據所占面積的差異 確定鬼影的偏差像素。進而根據SAE的標準計算實際的鬼影距離。
10. 虛像下視角測量

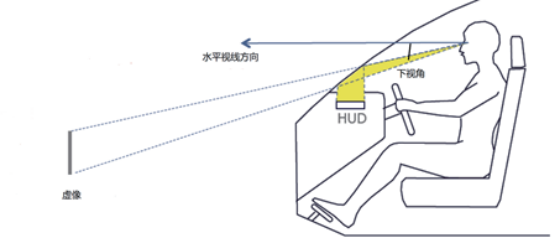

軟件識別點陣每個亮點的幾何中心，根據系統校正的水平視線中心，計算每個點的下視角。
軟件拓展性
(1) 軟件提供了相應的開發接口，用戶可以根據自己的需求集成到現有的測試系統中。
(2) 軟件可以根據客戶的需求提供定制化服務，增加測試項目。
校準及后期維護
(1) 在上海設有光學校準實驗室，能對亮度，顏色，距離進行標定。
(2) 出廠測試數據溯源NIM，也可以提供蘇州計量院或者廣州計量院的計量證書。
(3) 客戶購買產品后，我方提供校準方法，方便客戶自校修正。
