LiDAR 漫反射板反射率測定儀
- 詢價
方便攜帶，便于現場測試
藍菲光學（Labsphere）的便攜式反射率測定儀，內置一種緊湊，輕巧的積分球，符合8/H反射率測定幾何結構，可以在LiDAR波長下現場測試LiDAR目標板和其他材料的反射率！ 該設備符合人體工程學設計，可以單手使用，對目標板進行無限的點反射率測量。
反射率測定儀具有三個特定于LiDAR應用的波長模塊選項，包括850 nm，905 nm和1550 nm。 實時捕獲數據以立即進行驗證。 NIST可追溯反射套件可確保準確性，以便用戶在每次使用前進行校準。
特點
可用于LiDAR漫反射目標板和其他物體現場測試
觸手可及反射率測量結果，且可溯源
測量在850nm，905nm，1550nm波段處反射率
覆蓋從2％到99％的全反射率范圍
堅固的設計，含有手提箱和參考標準板，可在現場使用
符合人體工程學的設計，帶有手指觸發和觸摸顯示屏，可隨時隨地進行全面分析
可導出數據進行全面分析
應用領域
現場校準/驗證LiDAR目標板
測試其他類型反射板在LiDAR波長下反射率
企業內部在LiDAR波長下的校準和報告
產品資質
包括
手持式反射率測定儀
數據采集軟件
由USB供電
NIST可追溯的Spectralon?99％參考漫反射標準板
便攜式儲存箱

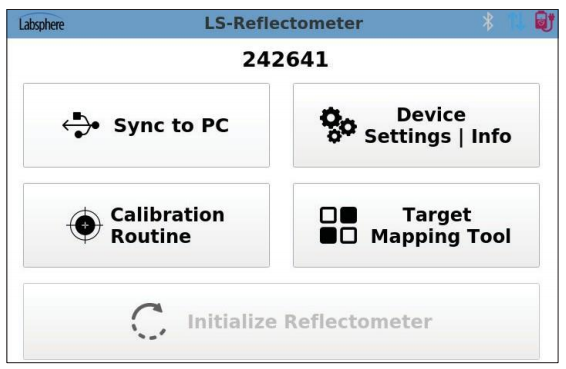

反射率測定儀友好的觸摸屏界面使設備校準，數據傳輸?shù)酵?部 PC，繪制目標板反射率分布表以及單次掃描測量觸手可得

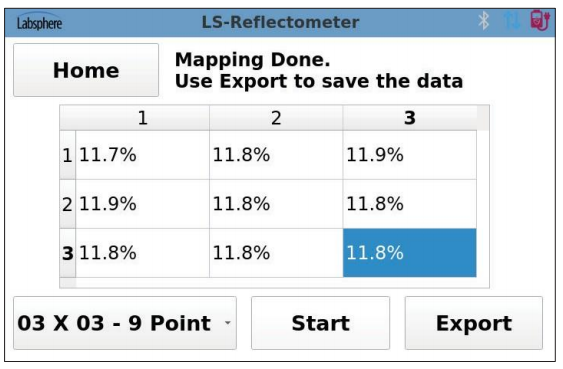

目標板反射率分布測試模式可通過兩種反射率表得以簡化。 3 X 3，九個點和 5 X 5，25 個點。

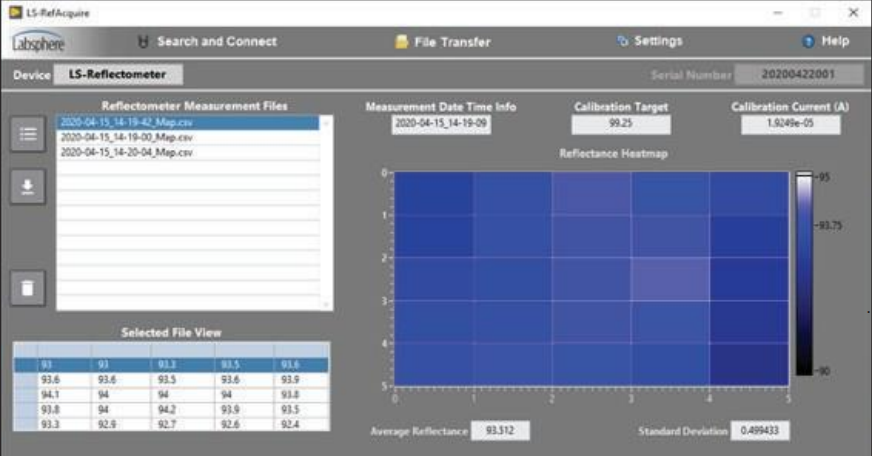

RefAquire 通過 USB 實 時與反射率測定儀硬件配合使用，以提供文件傳輸，文件維護和數據可視化。 RefAquire的反射熱圖創建了一個數據可視化工具，該工具提供了快速高效的方式來快速評估反射率數據。
反射率測定儀測量不確定度 重復性是指同一樣品不移動位置，25 次測量的標準偏差。 蒙特卡羅方法（MCM）用于得出樣品的校正反射率值中的總不確定度。
| 850 nm | 905 nm | ||
| Repeatability | Monte Carlo (k=2) | Repeatability | Monte Carlo (k=2) |
Permaflect 5% | ±0.0003 % | ±0.358 % | ±0.015 % | ±0.421 % |
Permaflect 10% | ±0.028 % | ±0.920 % | ±0.002 % | ±0.528 % |
Permaflect 18% | ±0.001 % | ±0.739 % | ±0.010 % | ±0.612 % |
Permaflect 50% | ±0.061 % | ±1.543 % | ±0.008 % | ±1.286 % |
Permaflect 80% | ±0.007 % | ±1.520 % | ±0.025 % | ±1.295 % |
Permaflect 94% | ±0.003 % | ±1.031 % | ±0.012 % | ±0.779 % |
規格和訂單信息
型 號: | REF-850-8H | REF-905-8H | REF-1550-8H |
料 號: | AA-01582-000 | AA-01582-100 | AA-01582-200 |
測量波長: | 850 nm | 905 nm | 1550 nm |
傳感器: | InGaAs | InGaAs | InGaAs |
開口直徑: | 1.27 | 1.27 | 1.27 |
測量幾何結構: | 8/H Reflectance Factor | 8/H Reflectance Factor | 8/H Reflectance Factor |
反射率參考板： | Spectralon® SRS-99-020 | Spectralon® SRS-99-020 | Spectralon® SRS-99-020 |
操作溫度: | +10°C to +40°C | +10°C to +40°C | +10°C to +40°C |
數據傳遞: | Micro USB (Type-B) to USB Type A | Micro USB (Type-B) to USB Type A | Micro USB (Type-B) to USB Type A |
電源: | USB Micro-B input: 5VDC, 2A-max | USB Micro-B input: 5VDC, 2A-max | USB Micro-B input: 5VDC, 2A-max |
充電時間: | 2½ - 3 hours | 2½ - 3 hours | 2½ - 3 hours |
閑置使用時間: | 5½ - 6 hours (滿電模式) | 5½ - 6 hours (滿電模式) | 5½ - 6 hours (滿電模式) |
使用時間: | 3 - 4 hours (滿電模式) | 3 - 4 hours (滿電模式) | 3 - 4 hours (滿電模式) |

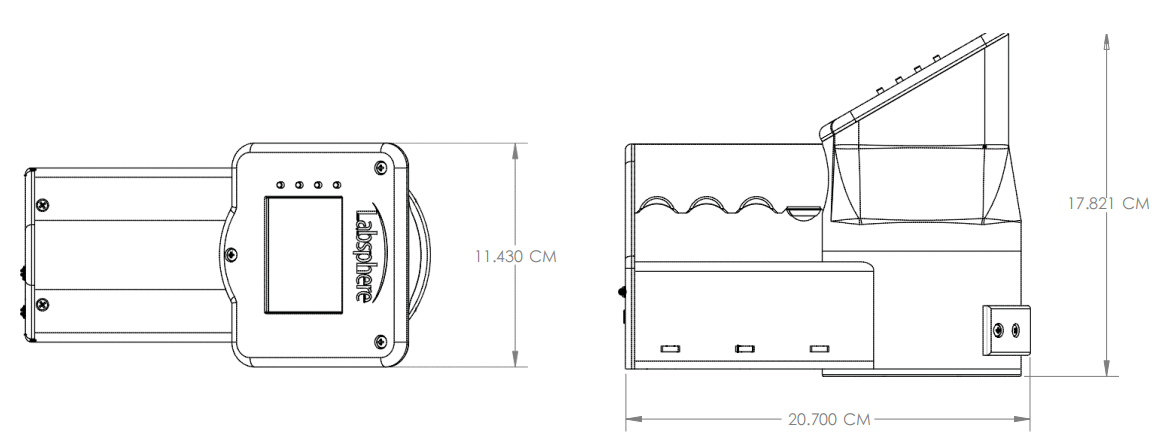

儀器尺寸: | 17.8 H x 11.4 W x 20.7 L | 17.8 H x 11.4 W x 20.7 L | 17.8 H x 11.4 W x 20.7 L |
儀器重量: | 2.5 kg | 2.5 kg | 2.5 kg |
| 料號 | 型號 | 描述 |
| AA-01582-000 | REF-850-8H | 850 nm 便攜式8/H 反射率測量套裝： 850 nm 反射率測定儀,99% Spectralon 漫反射標準板，光阱，軟件和手提箱 |
| AA-01582-100 | REF-905-8H | 905 nm 便攜式8/H 反射率測量套裝： 905 nm 反射率測定儀,99% Spectralon 漫反射標準板，光阱，軟件和手提箱 |
| AA-01582-200 | REF-1550-8H | 1550 nm 便攜式8/H 反射率測量套裝：1550 nm 反射率測定儀,99% Spectralon 漫反射標準板，光阱，軟件和手提箱 |
| AA-01582-850 | REF-850-LED | 在現有的反射率測定儀上增加 850 nm LED 模塊，AA-01582-850 包括 850 nm LED 模塊系數校正； 在購買時或通過 RMA 流程可用 |
| AA-01582-905 | REF-905-LED | 在現有的反射率測定儀上增加 905 nm LED 模塊，AA-01582-包括 905 nm LED 模塊系數校正；在購買時或通過 RMA 流程可用 |
| AA-01582-155 | REF-1550-LED | 在現有的反射率測定儀上增加 1550 nm LED 模塊， AA-01582-包括 1550 nm LED 模塊系數校正；在購買時或通過 RMA 流程可用 |
| AA-01582-500 | REF-LED-CC | 反射率測定儀 LED 校正曲線，不包括 LED 更換 |
備注：LED 模塊可現場快速更換，本系統可定制根據客戶額外要求
