CMS測試系統方案簡介及GB15084 / ISO16505法規要求

發布時間：2023-10-20

瀏覽次數：1066

CMS，全稱Camera-monitor system，即電子后視鏡，是由攝像機與監視器組成的系統，在規定視野內需要看清車輛后方、側方視野的一種新型間接視野裝置。

近年來，隨著技術的進步，以及汽車電子化、智能化、網聯化的發展，汽車電子后視鏡逐漸取代傳統后視鏡，被越來越多的車企運用到新車型中。

后視鏡攝像頭監控系統(CMS) 相比于傳統后視鏡有著很明顯的優勢，將會逐漸取代傳統汽車后視鏡. 提供更豐富的駕乘體驗，結合流媒體功能，為駕駛員提供更多的信息. CMS涉及到安規要求，需要進行更加全面的測試。

與此同時，國內汽車電子后視鏡的標準法規GB15084-2022已于今年2月公布，將于7月實施，將進一步加速我國汽車電子后視鏡行業的發展?，F(xiàn)階段，行業內對汽車電子后視鏡測試的法規要求、測試項目等普遍較為關注。本文就針對GB15084-2022規定的CMS各項檢測項目法規要求及測試方法，做個簡單介紹。

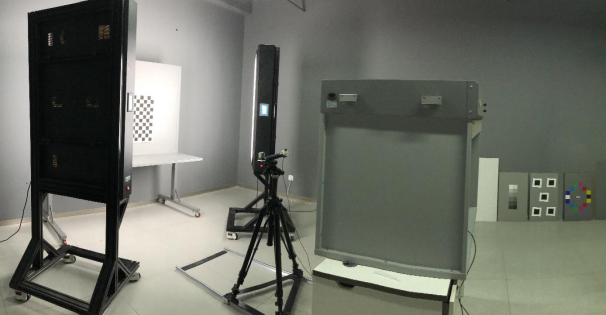

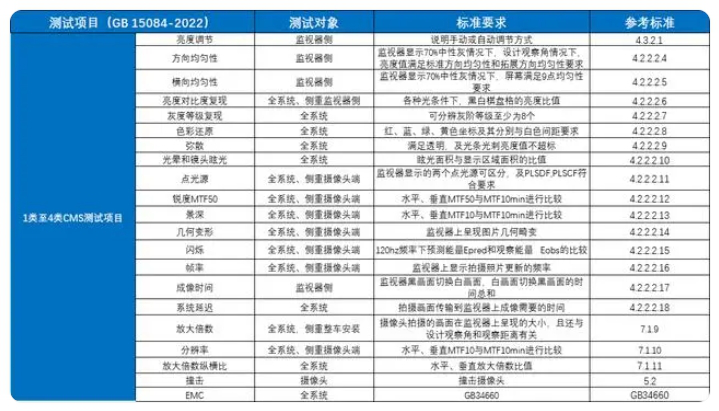

據GB15084-2022標準規定，1類至4類零部件測試項目、要求及參考標準如下圖：

GB15084-2022-各類鏡對視野的要求：

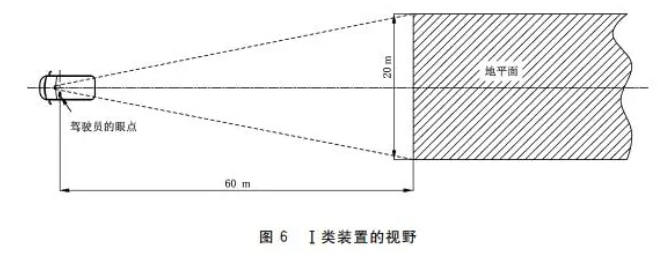

I 類：

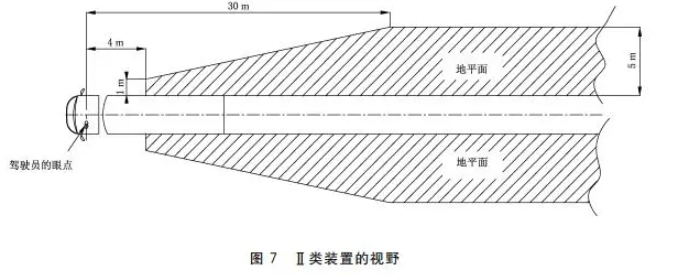

Ⅱ 類：

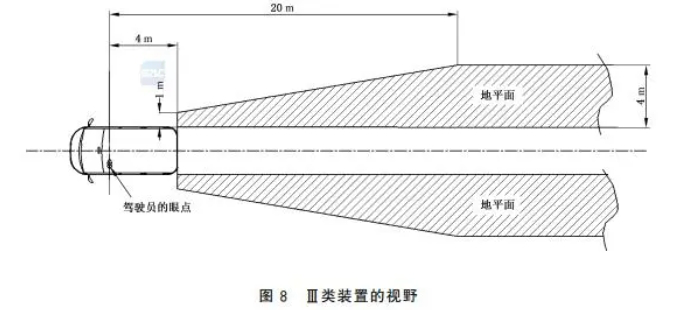

Ⅲ 類：

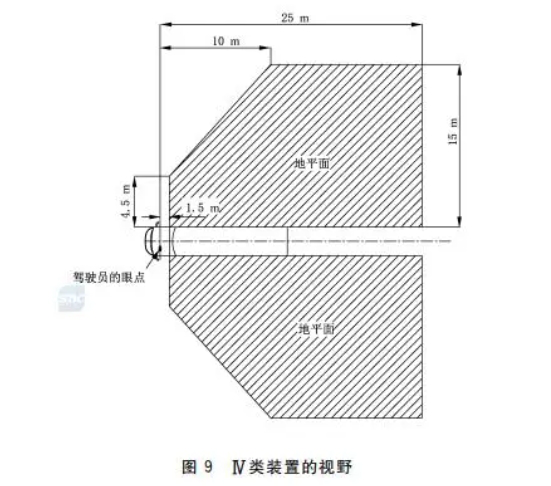

Ⅳ 類：

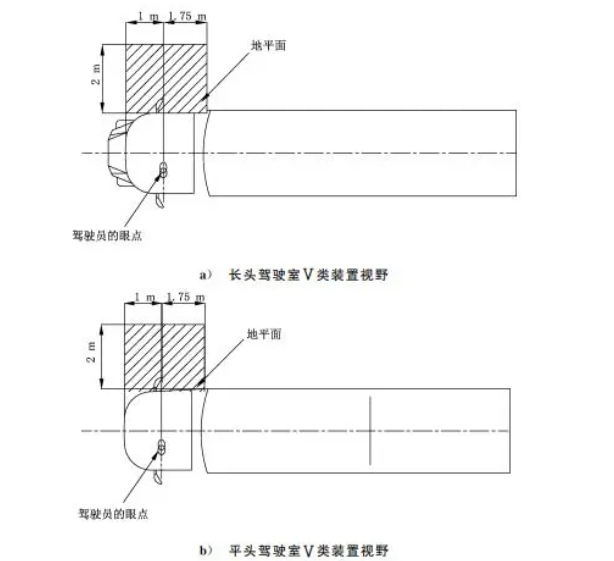

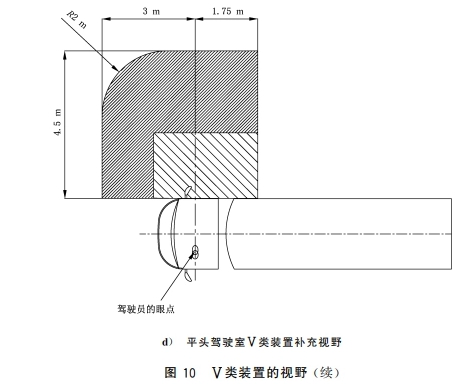

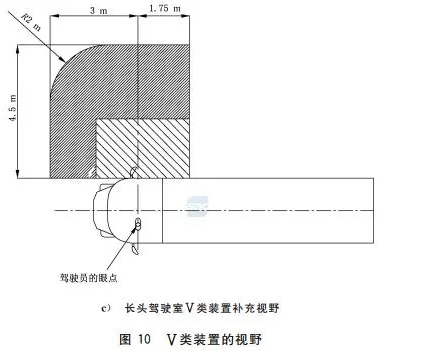

Ⅴ類：

Ⅵ 類:

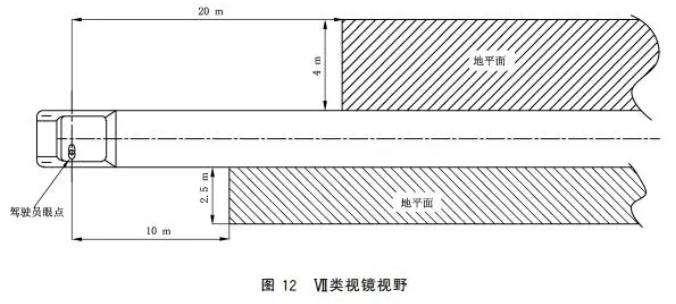

Ⅶ 類:

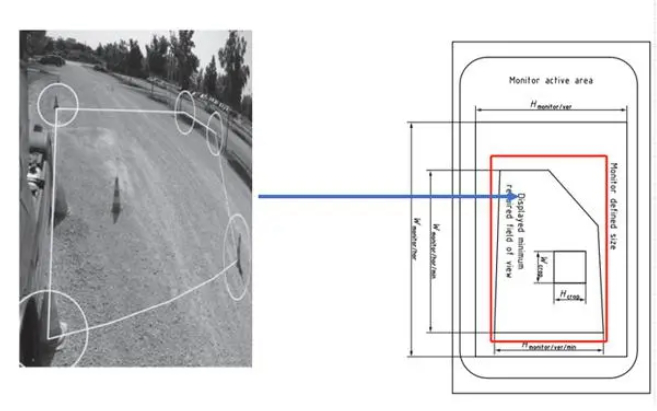

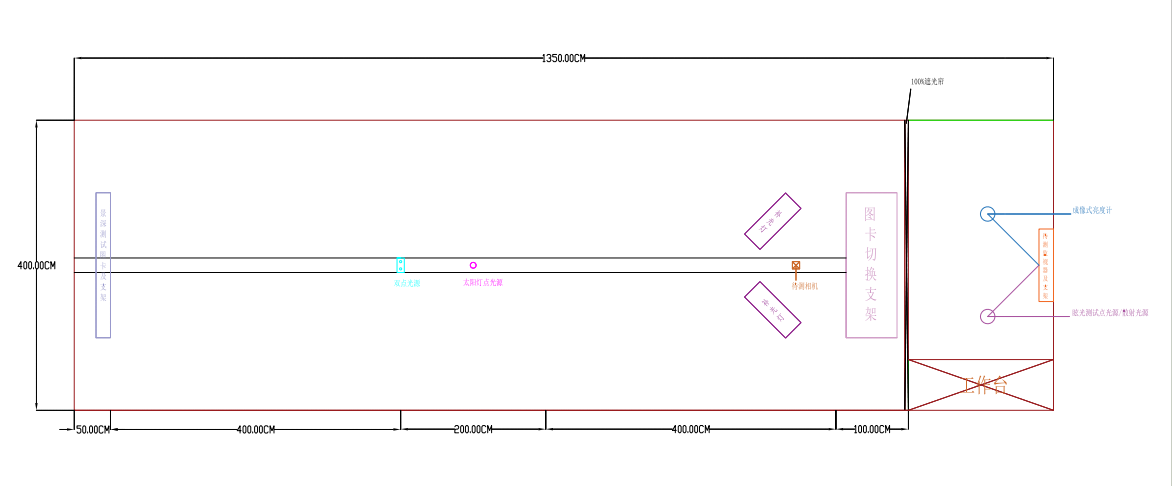

后視鏡視野示例：法規測量最小觀察視野示意圖

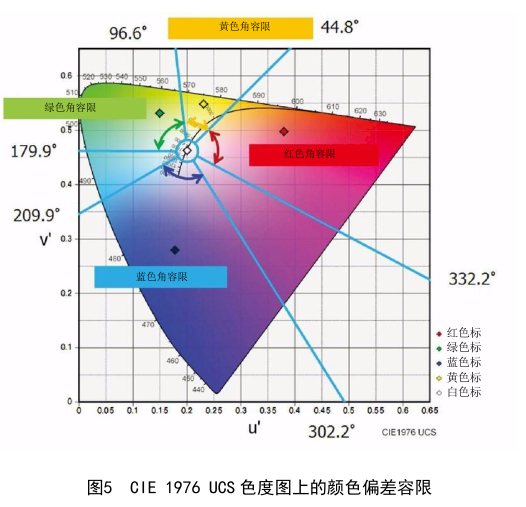

CMS測試項--GB15084

1.亮度調整

標準要求：CMS要求能根據環境亮度手動或者自動調節監視器平均亮度

2.方向均勻性

要求：監視器上顯示70%灰度等級圖像，標準規定了監視器某一方向亮度與設計觀察角度亮度的差值與該設計觀察方向上的亮度L

(Θmonitor/D, Φmonitor/D)的比值在顯示器標準各向同性范圍內不超過35%，且在顯示器擴展各向同性范圍內不超過50%

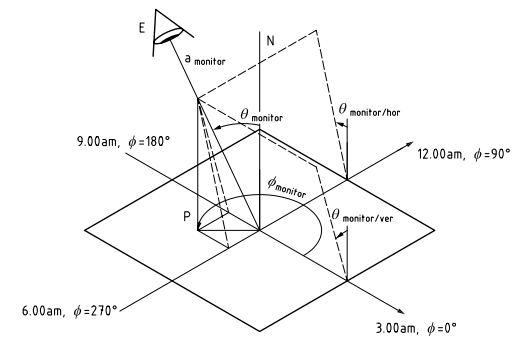

設計方向測量顯示器亮度數據(顯示器設計觀察方向)

. 水平中心±7°垂直中心±6°標準范圍測量屏幕亮度分布數據

. 水平中心±12°垂直中心±11°擴展范圍測量屏幕亮度分布數據

在上述測量范圍內取9點進行測量，其均勻性應滿足：

3.橫向均勻性

要求：標準規定了垂直于顯示器方向的亮度最大值與最小值之差與亮度最大值的比值應不大于35%

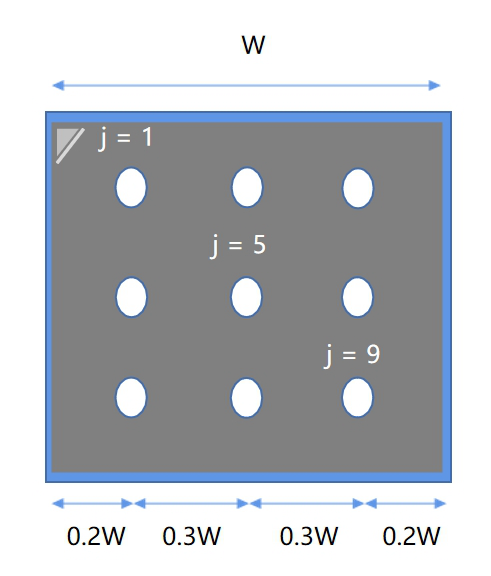

測試橫向均勻性時，我們需要在被測屏幕上顯示最大亮度70%的灰階畫面，然后如右圖所示，在屏幕上布9點 (觀察方向垂直于屏幕)

對9點進行測量，均勻性應滿足：

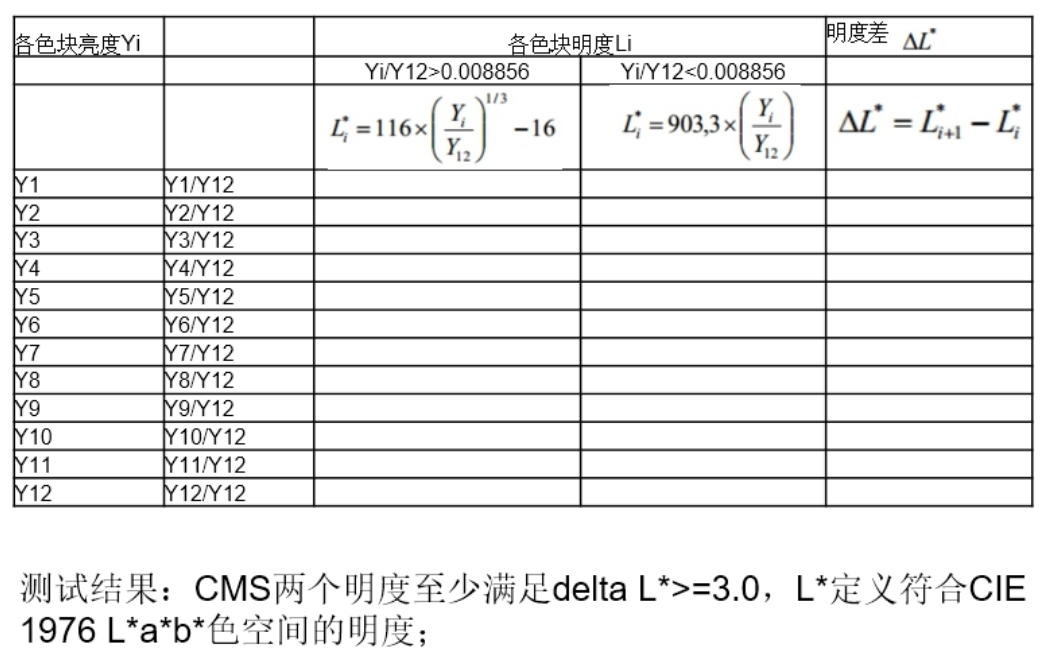

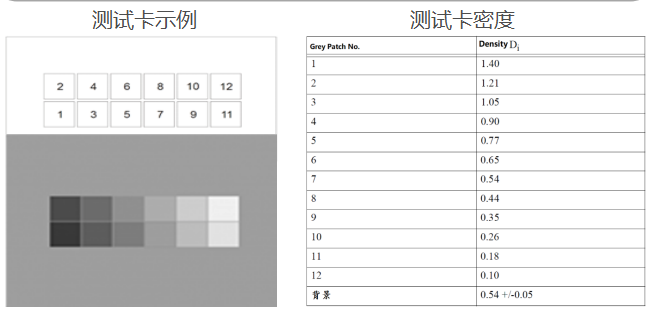

4.亮度和對比度重現

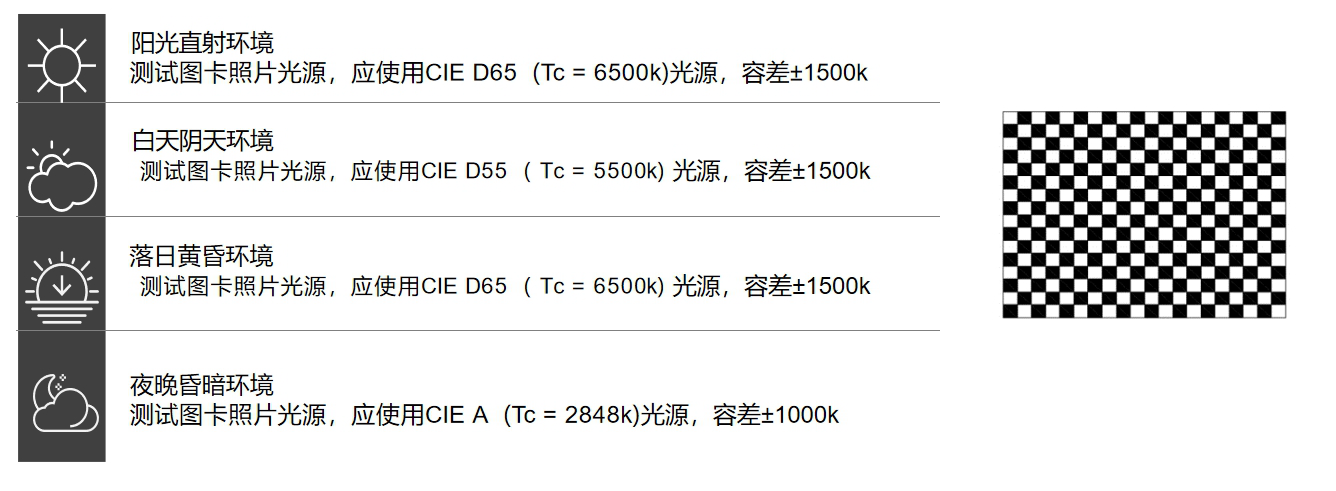

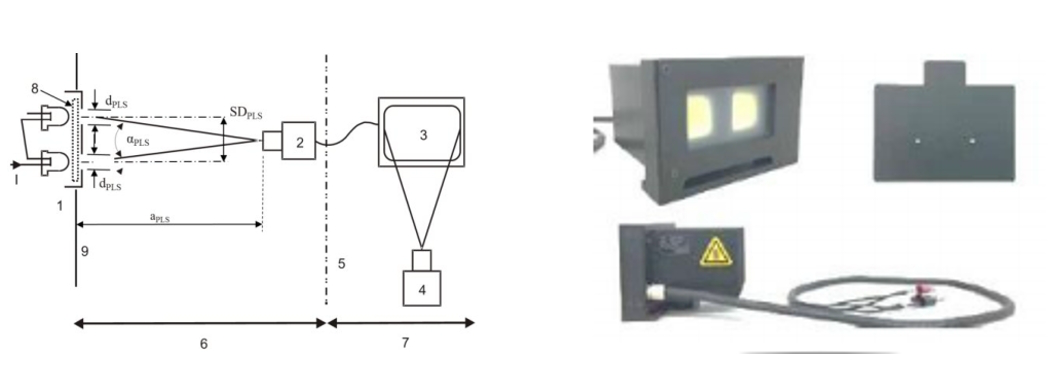

要求：CMS規定，當重現高對比度圖案時（CR>=20），監視器最小的亮度對比度（CR由ISO 9241-302或者ISO 15008定義）應滿足4個場景的測試要求：

場景	最小亮度對比度要求
白天日光直射	2：1
白天漫反射	3：1
黃昏	2：1
夜間	10：1（視鏡及CMS雙功能系統為5：1 ）相機視野范圍內照度不超過2lux 監視器背景亮度不超過2cd/m2
