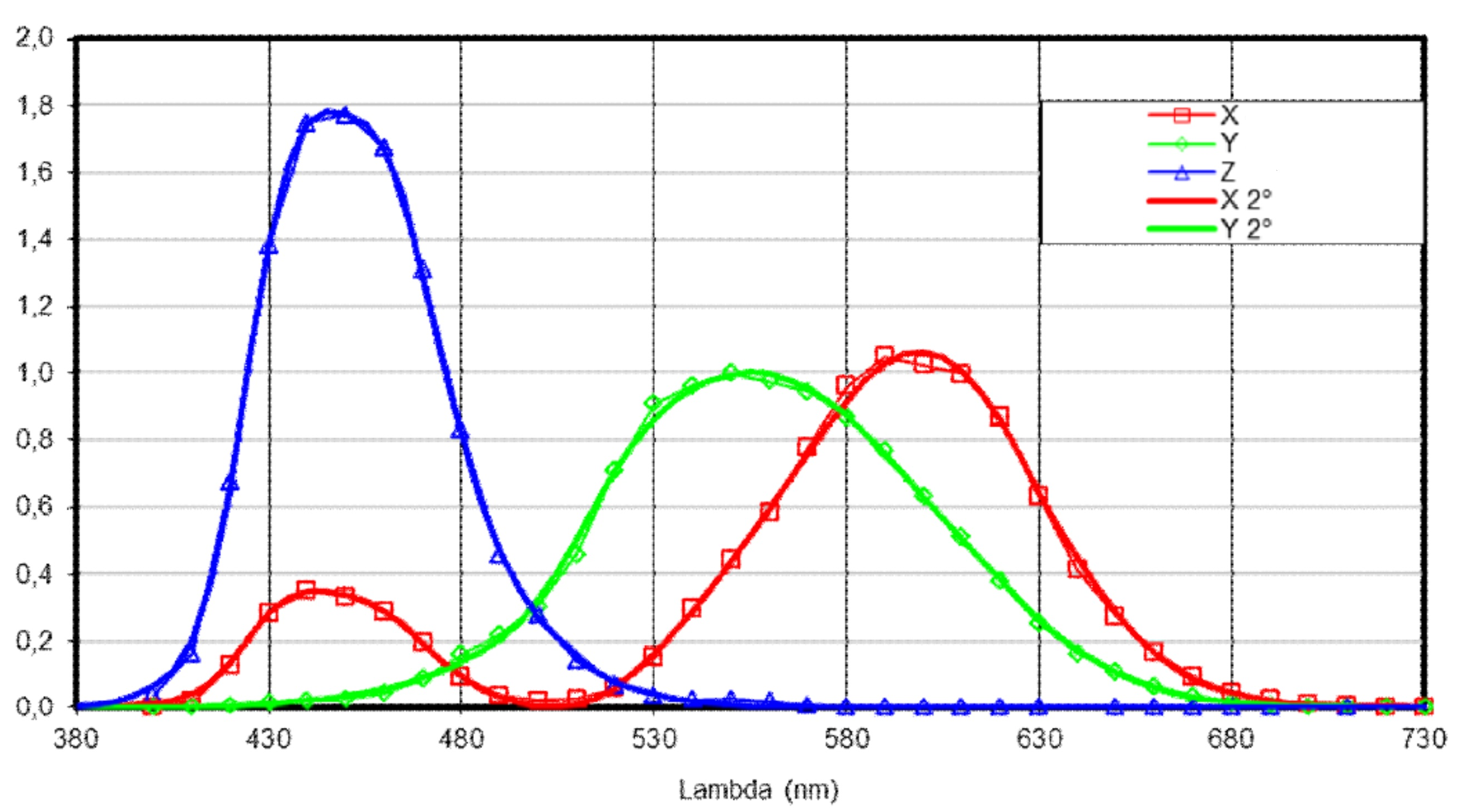

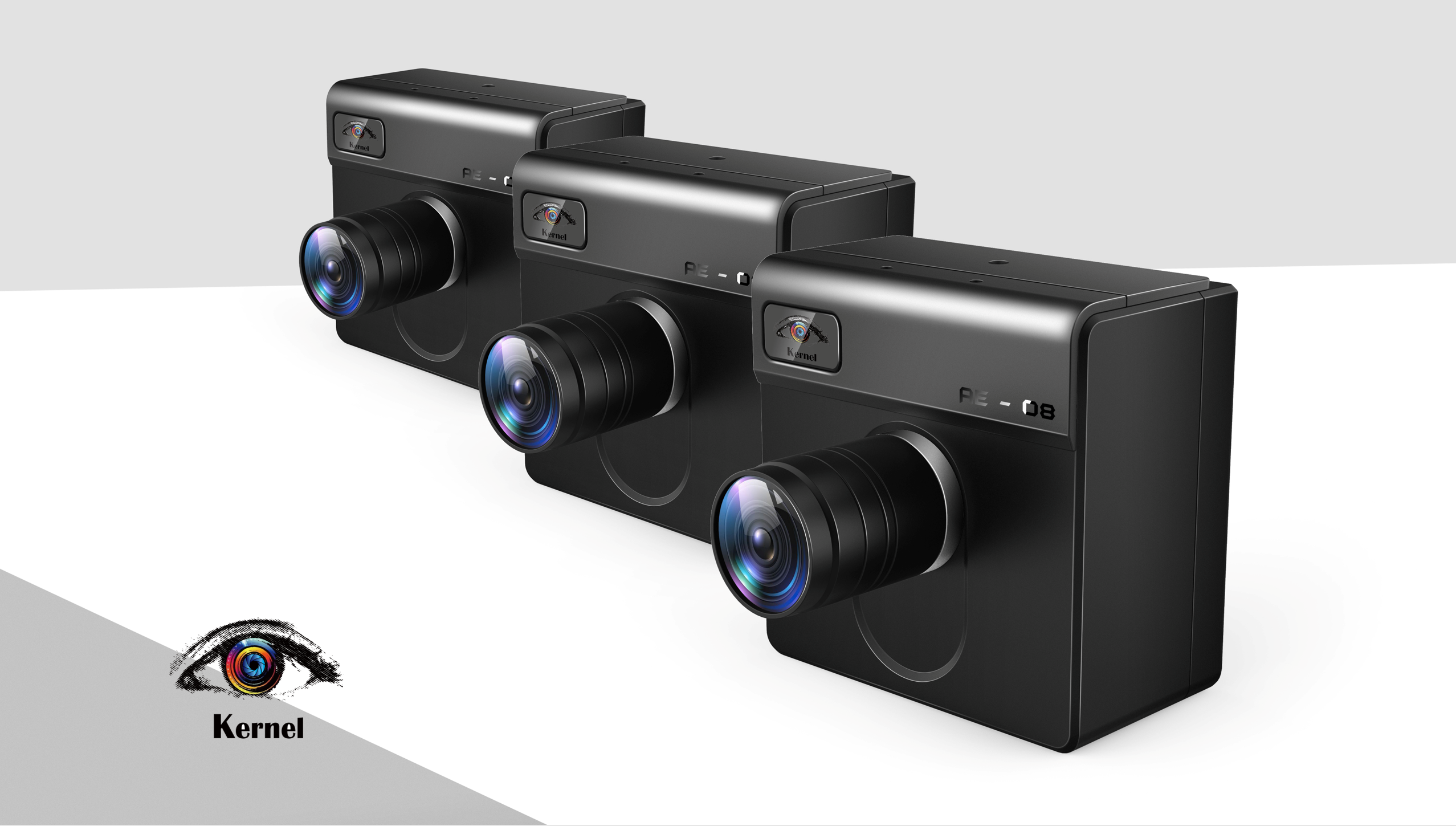

成像亮度色度計基于人眼標準色度觀察曲線匹配，系統配置了X1、X2、Y、Z一組四個濾光片，用于匹配CIE1931標準色度觀察者曲線。

• 硬件參數

• 軟件功能

• 技術特點和功能

1. 標準亮度色度分析

標準亮度色度分析用于分析框選區域范圍內全體像素的平均值、最大值、最小值、均勻性等信息，主要應用場景為較大面光源區域內某部分的平均亮度、色度。

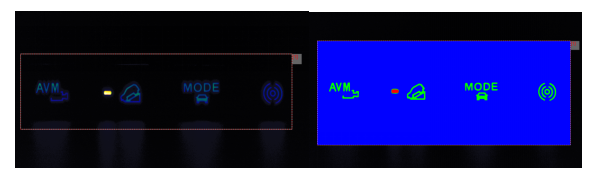

2. 閾值亮度色度分析

閾值分析用于分析亮度差異較大的發光體，軟件基于兩個閾值將框選范圍內的區域分為三部分：背景亮度區域、中間亮度區域和高亮度區域，并提供了每個區域內的亮度分析數據，每個區域的均勻性有多種表達方式（最小/最大，最小/平均，平均/最大等）。每個區域采用不同的顏色來表示，并可顯示不同區域的最大值和最小值位置。

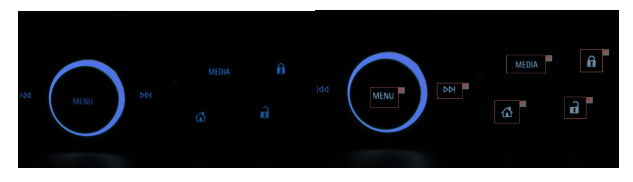

3. 字符亮度色度分析

字符亮度色度分析用于背光字符、顯示器等器件的測量，可以通過調整平滑算子的大小模擬人眼的視覺分辨率，以相鄰像素的平均值做為最大值和最小值計算的依據，另外可以通過調整邊界大小扣去邊界部分對均勻性的影響，避免圖像傾斜對均勻性的影響，軟件還可采用自動閾值的計算方法實現產線測試上的應用。

4. 亮度二維分布圖

軟件可以分析所畫直線上所有點的亮度分析區域，多條直線可用不同的顏色在亮度二維分布圖中顯示出來，可直觀的觀察直線上的亮度變化

5. 三維圖像分析

軟件提供了三維亮度圖像顯示的功能

6. 色品圖

軟件可根據每個框選區域的色坐標，將色坐標顯示在CIE1931馬蹄形圖上

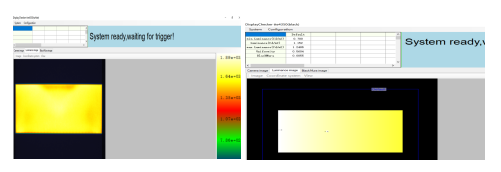

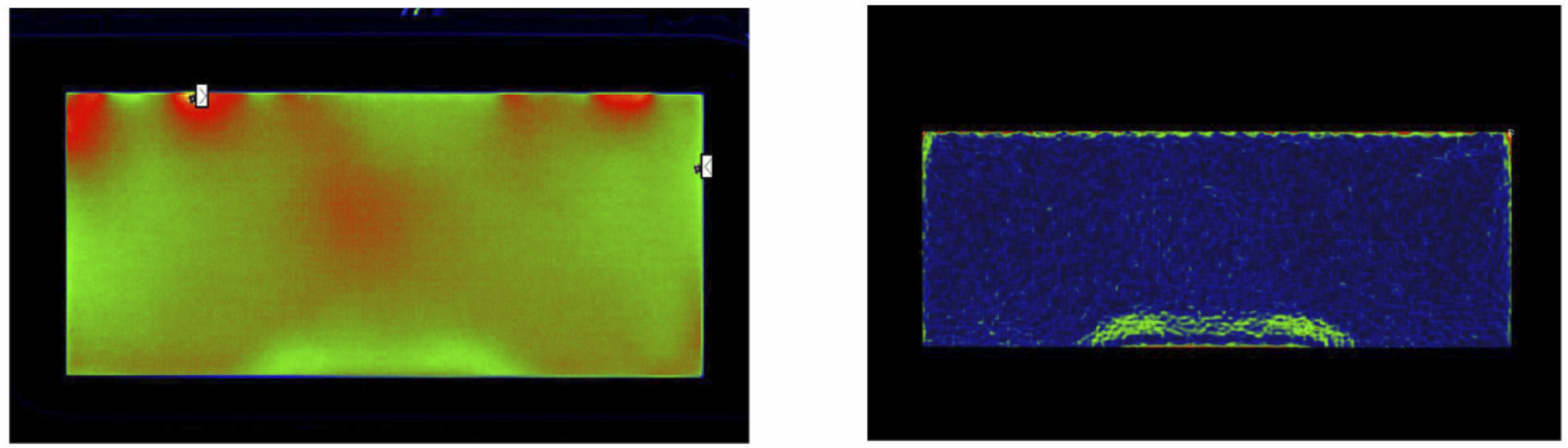

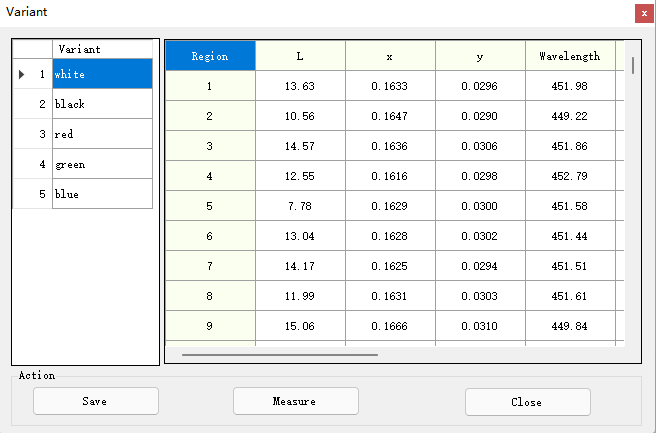

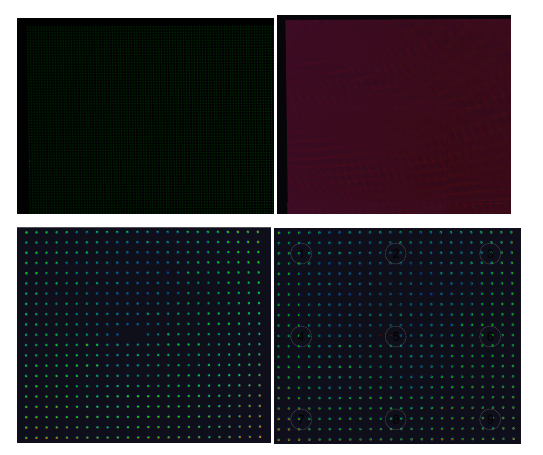

7. 車載顯示Blackmura測試

科涅邇光電提供了基于德國汽車行業OEM工作組發布的Blackmura標準分析方法，軟件分別提供了白畫面平均值、均勻性、黑畫面平均值、黑畫面均勻性以及Blackmura值

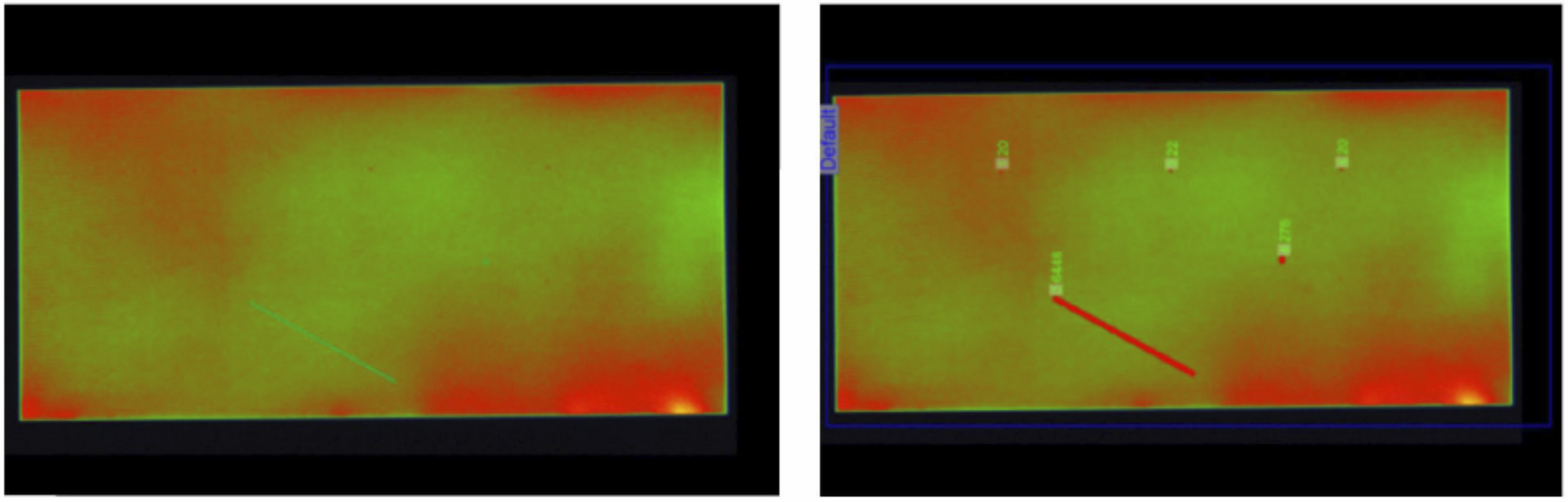

8. 顯示器點線測試

針對顯示器點線測試的需求，科涅邇光電提供了點線分析模塊，可在Blackmura分析的同時進行點線分析。用戶可自定義點線的大小以及評判指標，用于產線的自動化分析判斷

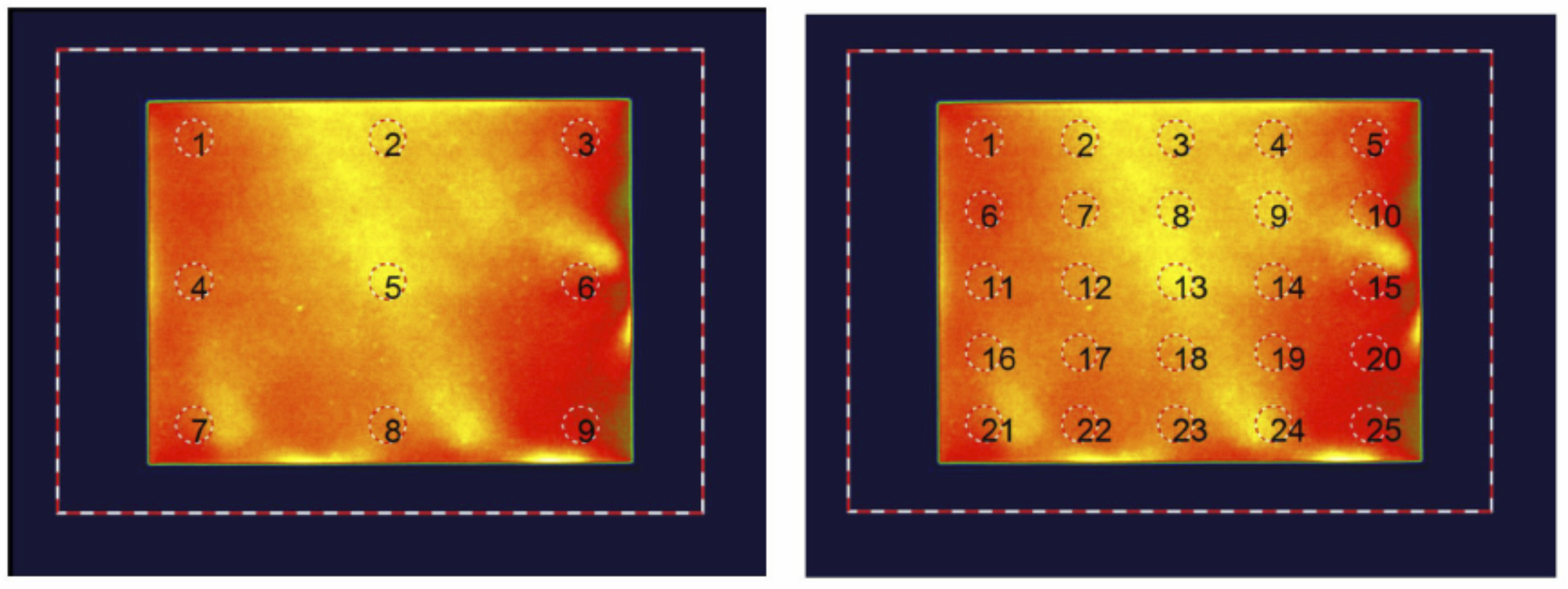

9. 顯示器均勻性分析

科涅邇光電提供了基于傳統的九點均勻性（支持5點、9點、13點、25點等）分析功能，根據分析類型，軟件直接給出每個區域的結果以及整體均勻性。

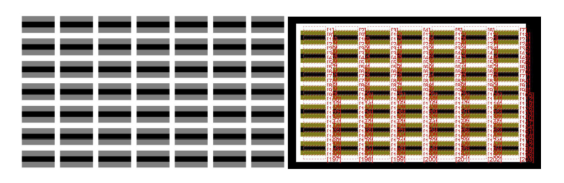

10. 殘影測試

針對殘影的測試需求，科涅邇光電提供了基于三灰階棋盤格殘影分析方法，軟件自動識別每個灰階區域，給出每個區域隨時間的變化曲線。

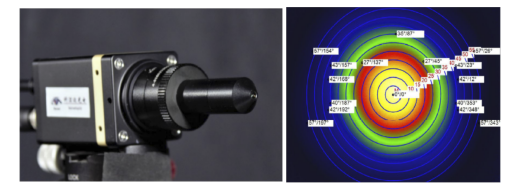

11. 視角測試

針對顯示器視角測試，軟件開發了基于Conoscopic鏡頭的視角測試系統，測量系統和顯示器無需在空間內進行任何轉動即可獲取不同空間角度下的亮度和色度信息，空間量測的視場角可達116°?？蓪?shí)現顯示器視角快速、高重復測試

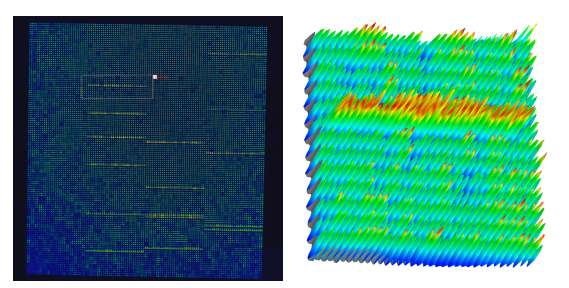

12. MiniLed測試

針對MiniLED測試，軟件可以自動抓取每個MiniLed的亮度和顏色數據，并自動判斷是否點亮異常，給出單個LED或區域LED的數據

13. 軟件二次開發和定制

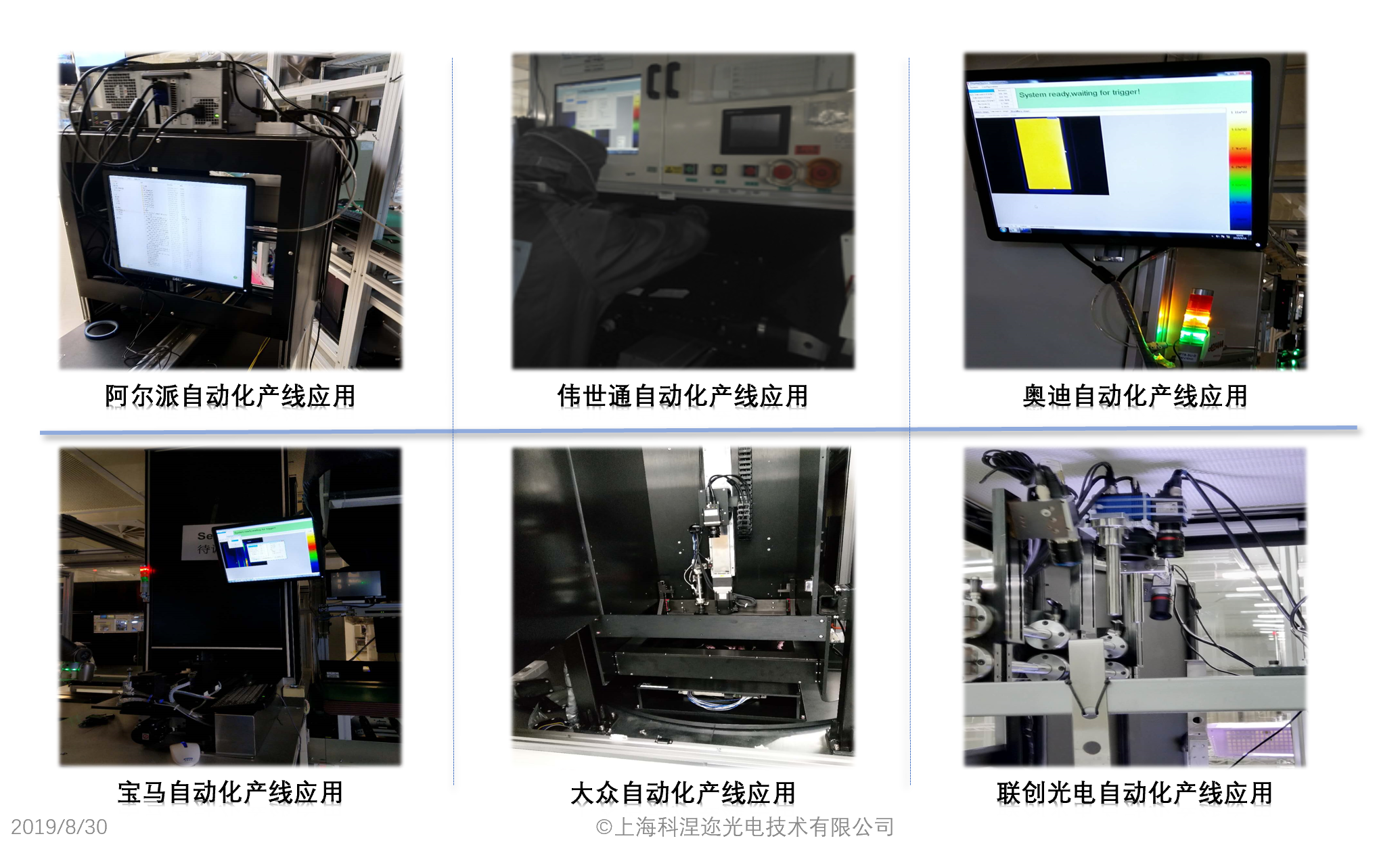

軟件可提供對應的接口便于用戶進行二次開發。針對產線測試的需求，提供專門的產線版軟件便于集成到自動化系統中。提供客制化服務，可根據用戶需求開發對應的分析模塊和功能。

• 測試案例

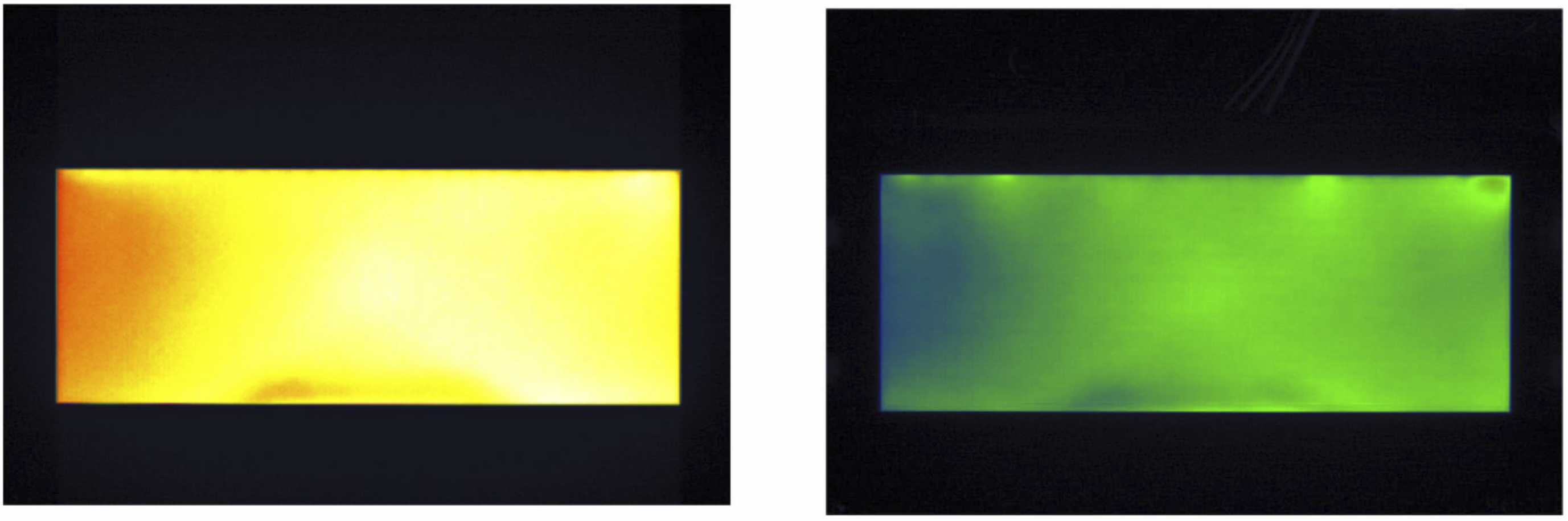

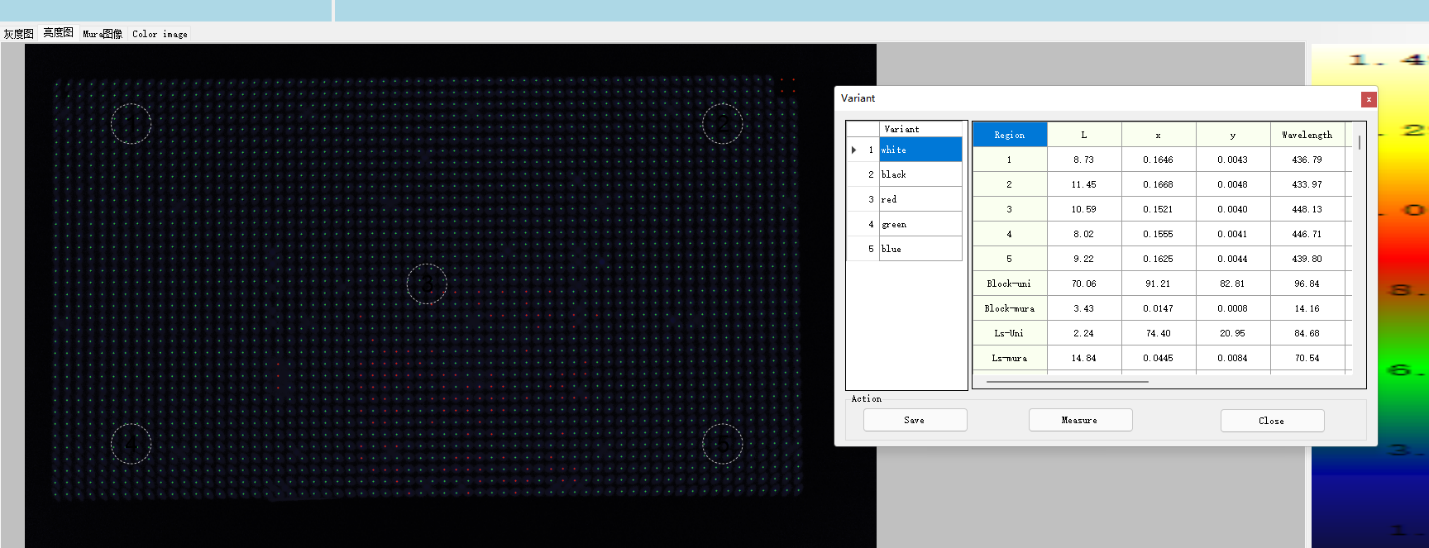

1. 車載blackmura

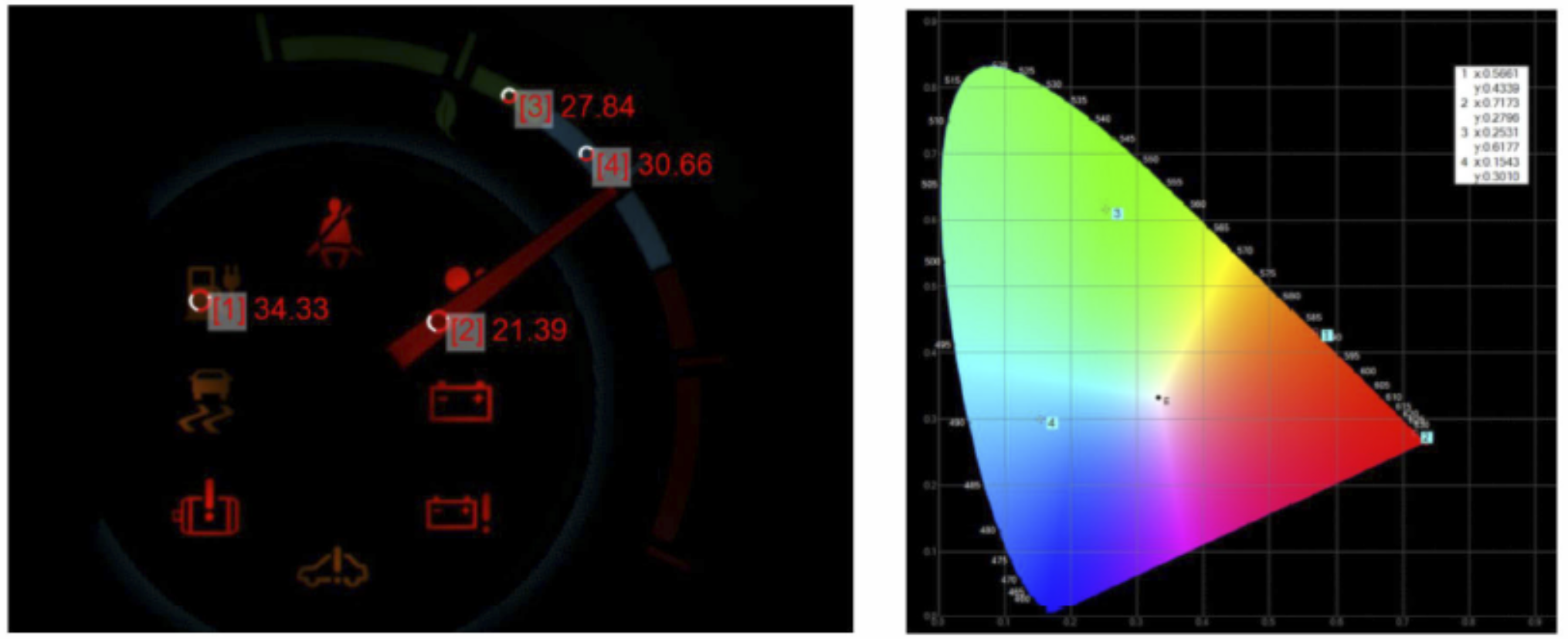

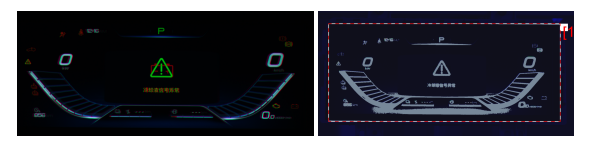

2. 儀表盤測試

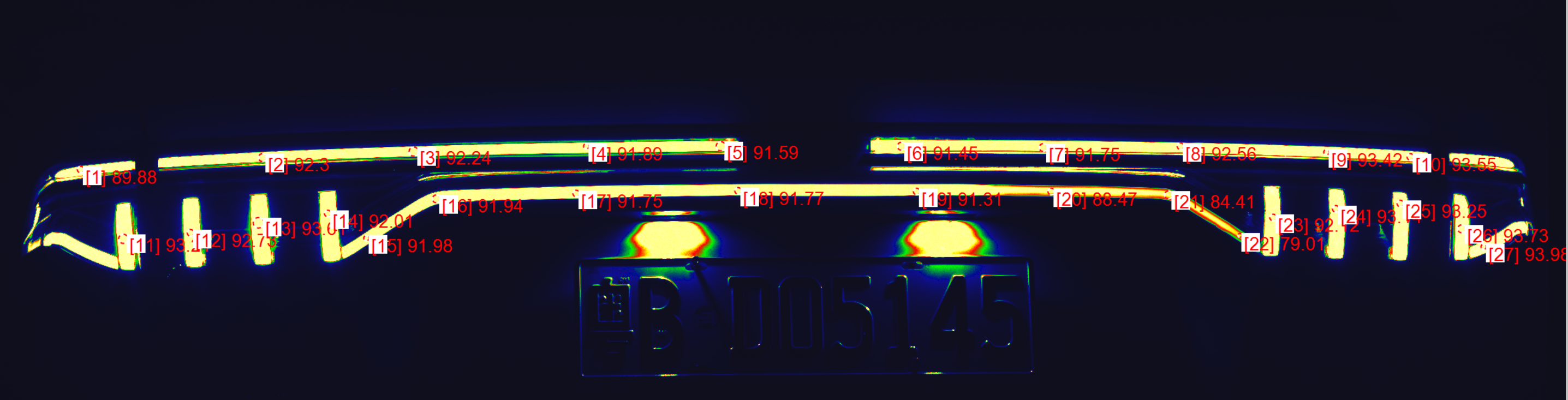

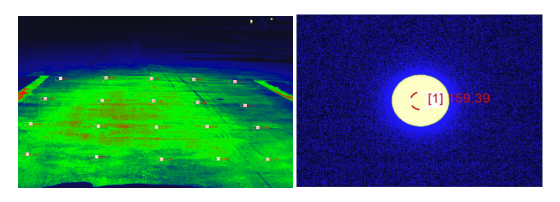

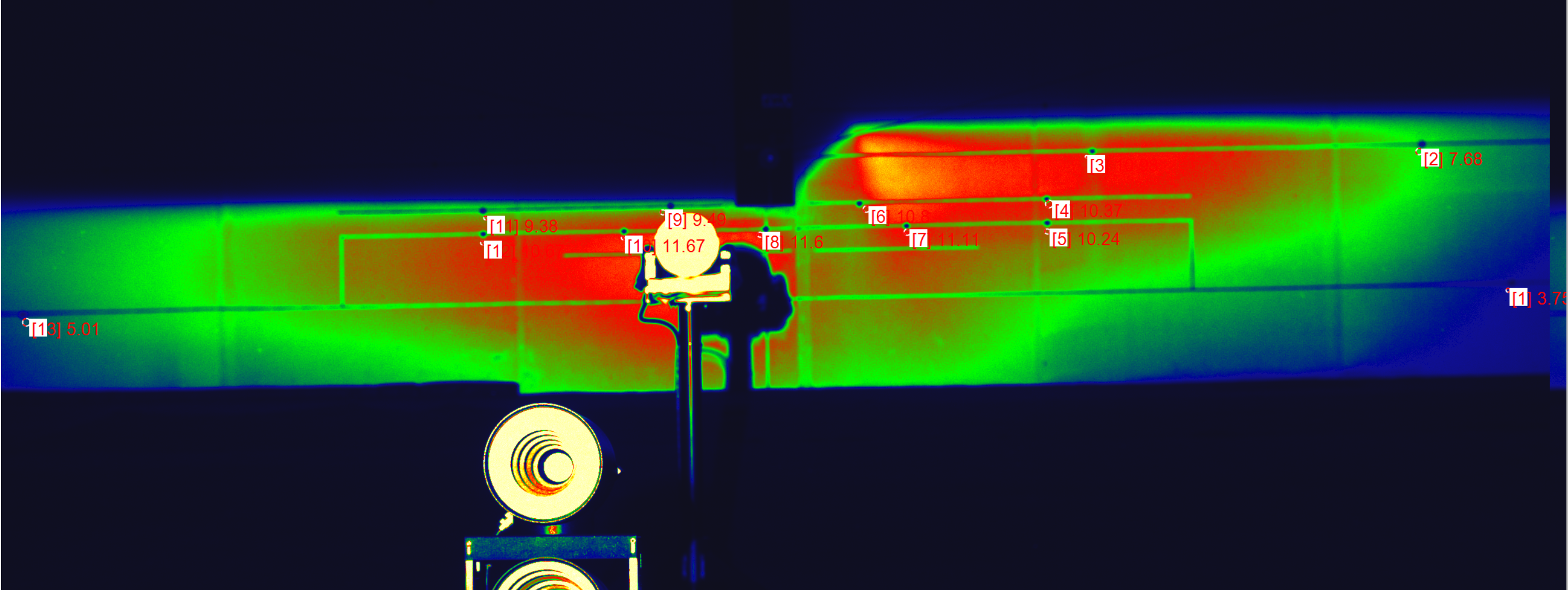

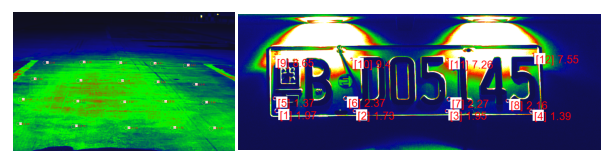

3. 車燈測試

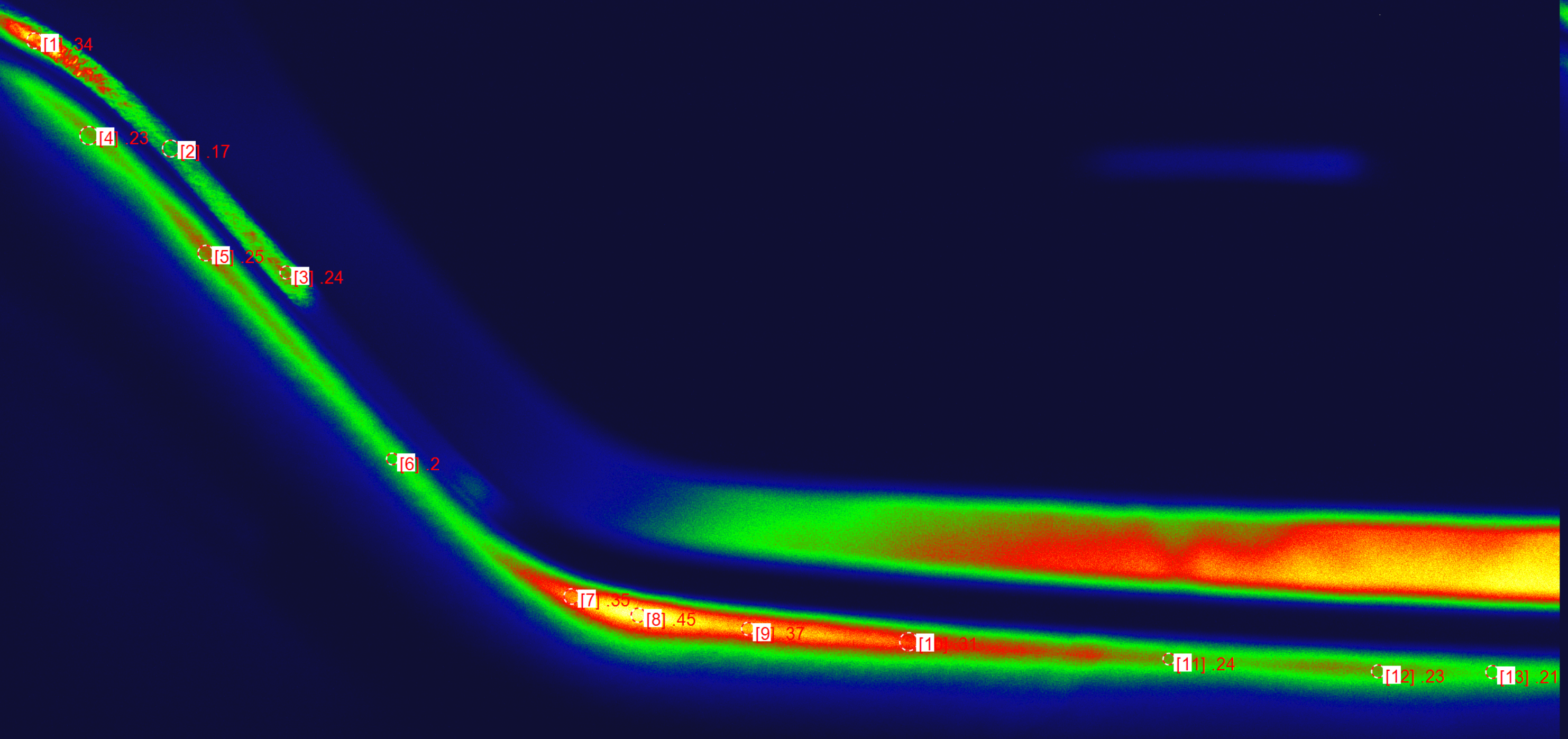

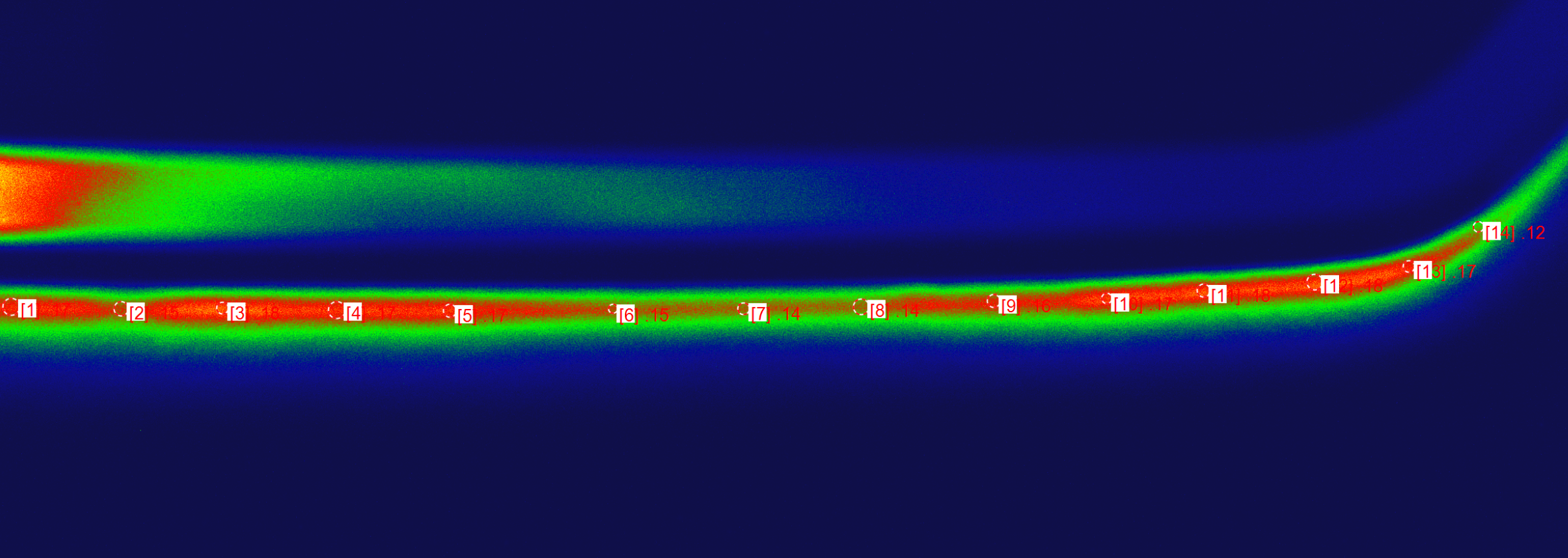

4. 氛圍燈測試

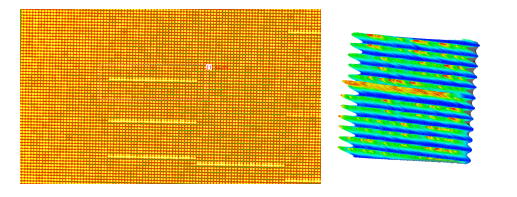

5. MiniLED測試

• 安裝和培訓

整套系統的安裝和培訓由制造商完成。

• 保修

整套系統要求質保期為一年，軟件免費升級以及免費安裝

• 計量

設備可按照用戶要求進行計量。

選型指南：
