Kernel-70D眩光亮度計
- 詢價
傳統的眩光測試，一般采用點式亮度計外加測角儀器，再套用光源的古斯位置信息來完成測量，測量過程繁瑣且計算量較大，且最終得到的結果也不甚準確；而一般進口檢測設備不符合國內的檢測標準且無法提供定制化的服務，因此難以勝任國內的眩光測試規范。
科涅邇光電在2015年開發出基于單發相機的眩光亮度計Kernel-70D，可用于室內眩光、道路隧道眩光、體育場館等眩光的測量。目前該產品已廣泛應用于國內計量單位以及第三方檢測機構，如中國計量科學研究院、浙江省計量科學研究院、公安部交通管理科學研究所、蘇州計量科學研究院、廈門計量科學研究院、無錫計量科學研究院、成都市計量院、濰坊賽寶工業技術研究院、中國電子科技集團、蘇州電科院、蘇州市疾病預防控制中心、廣東建科院等單位，第三方檢測機構如中認英泰檢測技術有限公司、湖北國投體育檢測、鎮江市建筑工程檢測中心、濟南城市照明管理處、赤峰建筑工程檢測中心、北京良業環境等單位。
Kernel-70D眩光亮度計采用佳能單反相機，分別采用f24-70mm鏡頭以及魚眼鏡頭分別實現室外失能眩光以及室內不舒適眩光的測量，軟件自動識別背景區域以及人眼視場觀察區域，并給出每個光源對眩光的貢獻，十秒鐘即可完成拍攝測量、分析、導出報告的功能，實現照明場景的快速、自動化分析和評價。
一、硬件參數
規格 | |
主要應用 | 室外, 室內眩光測量 |
CCD 分辨率（像素） | 6240 x 4160 3120 x 2080(亮度) |
總像素 (pix) | 2000萬 |
數據位數 | 14位RAW文件 |
系統動態范圍 ( 單次 曝光，每個像素) | 1:3200(單次測量) |
高動態范圍(多次曝光) | 120dB |
亮度（最?。?/span> | 0.1 cd/m^2 ，更低亮度范圍可定制 |
亮度（最大） | 480000cd/m^2，配置 ND 濾光片可擴展至更大亮度范圍 |
系統精度 | 亮度 (Y) ± 3%（A光源）； |
重復性 | 亮度 (Y) ± 1%； |
鏡頭類型/可用焦距 | F8mm魚眼 |
視 場(全角，H x V 度） |
|
180°（魚眼鏡頭） | |
最小測量時間 | 2 秒 -亮度 8秒-高動態 |
空間測量功能 | 亮度、垂直面照度、光幕亮度、立體角、視場角、方位角、古斯位置指數、UGR\TI\GR\DGI等 |
單位 | cd/m2 |
通信接口 | USB |
電源 | 電池供電 |
重量 | 1.5 kg |
工作溫度 | 0 - 45° C |
工作濕度 | 20 - 80% 非冷凝 |
二、測量參數
功能 | 是否實現 |
亮度 | 是 |
均勻性（亮度） | 是 |
對比度 | 是 |
垂直面照度 | 是 |
光幕亮度 | 是 |
視場角 | 是 |
方位角 | 是 |
立體角 | 是 |
古斯位置指數 | 是 |
統一眩光指數UGR | 是 |
窗的不舒適眩光DGI | 是 |
眩光指數GR | 是 |
道路閾值增量TI | 是 |
隧道閾值增量TI | 是 |
室外干擾光 | 是 |
三、軟件功能
功能 | 是否實現 |
人眼視場修正 | 是 |
閃爍測試模式 | 是 |
一鍵測量模式 | 是 |
視頻輔助調整功能 | 是 |
古斯位置指數Itawa修正 | 是 |
光源自動識別和分類 | 是 |
F4/F11/F22光圈自動切換 | 是 |
軟件十字準線視頻顯示 | 是 |
偽彩顯示功能 | 是 |
自定義光源區域功能 | 是 |
四、技術特點

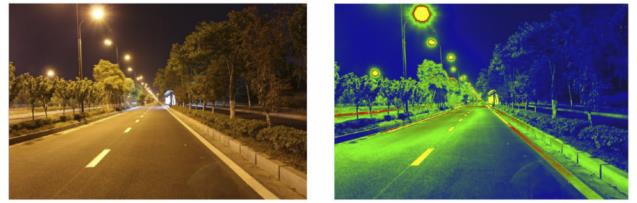

高動態測量和轉換
現場照明環境往往同時存在較高的光源亮度和較低的背景亮度，環境的對比度遠遠超出了測量設備的單次測量的量測范圍，因此需要采用高動態測量方法分別對光源和背景進行曝光，并將多次曝光的畫面轉換為亮度圖像

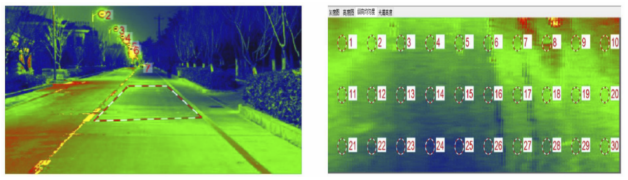

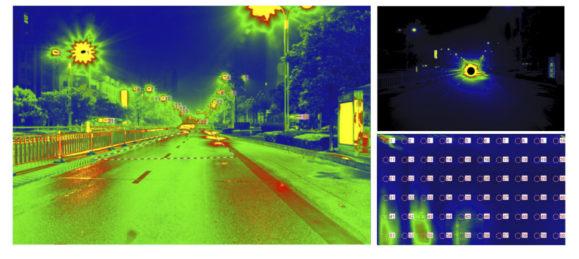

區域變換
道路眩光需要測量路面的縱向均勻性、整體均勻性以及路面的平均亮度，根據GB5700的標準，路面布點需要均勻布置，而采用眩光亮度計進行道路拍攝時，路面區域會在亮度畫面中表現為梯形區域，因此軟件提供了四邊形轉矩形的算法，用于亮度均勻性分析

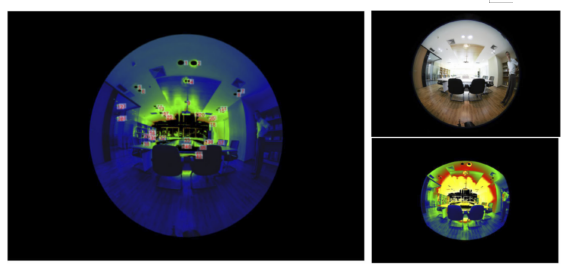

光源自動識別和分類
眩光評價需要給出每個光源的空間位置信息、空間立體角、平均亮度以及照度等信息。因此眩光亮度計提供了基于亮度閾值的光源識別算法，可以識別每個光源并對光源進行編號和分類，并依據眩光計算標準判斷每個光源是否應計入眩光量測結果。

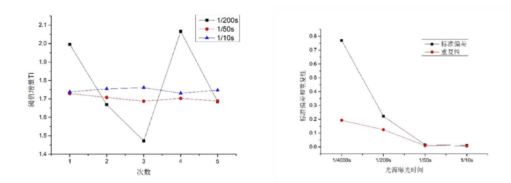

閃爍光源修正
國內電光源供電頻率為50-60Hz，閃爍周期大約為10Hz，而在眩光測量中為了滿足光源亮度測量，曝光時間一般再1/1000s，遠低于光源的閃爍周期，光源光輸出的波動嚴重影響眩光測量結果的重復性，我們提供的閃爍光源測量模式可有效避免光源閃爍對測量結果的影響。

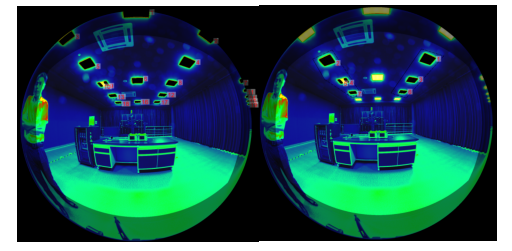

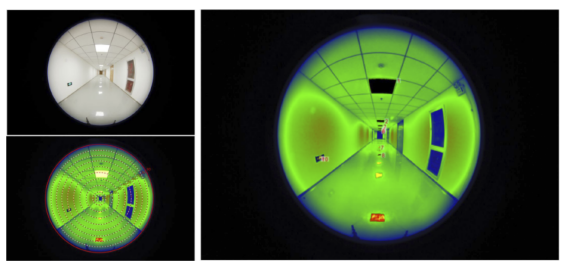

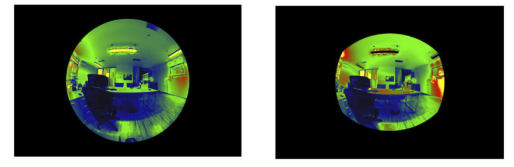

人眼視場修正
室內UGR和DGI測量均采用魚眼鏡頭，測量視場為180°視場，而人眼的觀察視場為水平方向143°，豎直方向124°，因此需要根據人眼的觀察范圍進行眩光分析，科涅邇光電提供了人眼視場修正的功能
自定義光源分析區域
對照明場景優化設計時，需要了解每個燈具或特定位置的光源對眩光的貢獻，根據其對眩光的貢獻調整和優化燈具的安裝位置和安裝角度?？颇児怆娞峁┝耸謩涌蜻x光源區域的功能，單獨給出所關心區域對眩光的貢獻
五、應用場景

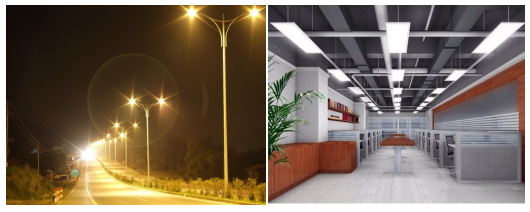

道路照明
滿足標準：CJJ45-2015城市道路照明設計標準、GB5700、EN13201
測試標配：Kernel-70D眩光亮度計、24-70mm標準鏡頭、ND衰減片組、眩光測試軟件
測量參數：路面平均亮度、縱向均勻度、整體均勻度、閾值增量TI

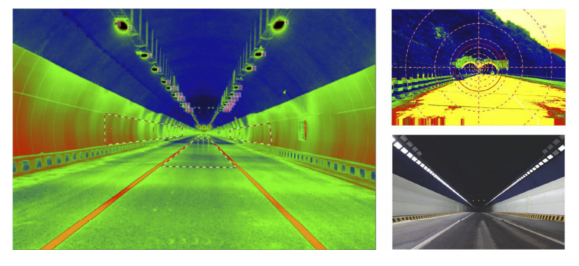

隧道照明
滿足標準：JTGT D70/2-01-2014公路隧道照明設計細則、CIE88-2004
測試標配：Kernel-70D眩光亮度計、24-70mm標準鏡頭、ND衰減片組、眩光測試軟件
測量參數：洞外亮度L20、洞內墻壁亮度、路面亮度、閾值增量TI
室內照明
滿足標準：GB50034-2013建筑照明設計標準
測試標配：Kernel-70D眩光亮度計、f8mm魚眼鏡頭、ND衰減片組、眩光測試軟件
測量參數：統一眩光指數UGR

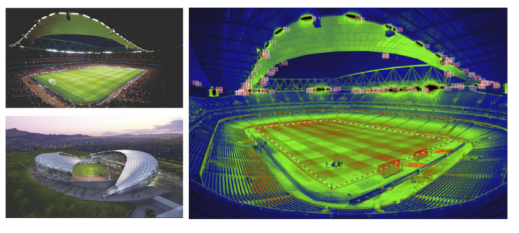

體育場館照明
滿足標準：JGJ153-2016體育場館照明設計及檢測標準、GB50034-2013
測試標配：Kernel-70D眩光亮度計、f8mm魚眼鏡頭、ND衰減片組、眩光測試軟件
測量參數：眩光指數GR
建筑采光
滿足標準：GB50033-2013建筑采光照明設計標準
測試標配：Kernel-70D眩光亮度計、f8mm魚眼鏡頭、ND衰減片組、眩光測試軟件
測量參數：眩光指數DGI

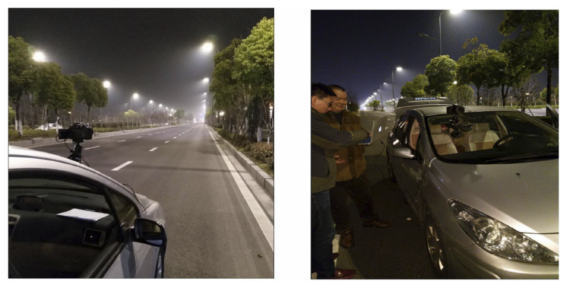

車載式道路照明分析系統
滿足標準：GB24827-2015道路與街道照明燈具性能要求
測試標配：Kernel-70D眩光亮度計、24-70mm標準鏡頭、ND衰減片組、眩光測試軟件
測量參數：照度、亮度、色度、閾值增量TI

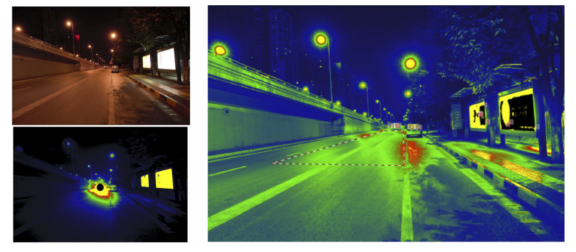

道路干擾光分析
滿足標準：GB/T35626-2017室外照明干擾光限制規范
測試標配：Kernel-70D眩光亮度計、24-70mm標準鏡頭、ND衰減片組、眩光測試軟件
測量參數：垂直面照度、亮度、發光強度、閾值增量TI

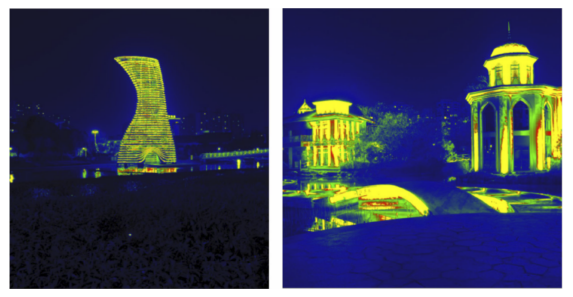

景觀照明
滿足標準：GB/T35626-2017室外照明干擾光限制規范
測試標配：Kernel-70D眩光亮度計、f8mm魚眼鏡頭、ND衰減片組、眩光測試軟件
測量參數：垂直面照度、亮度、發光強度、眩光指數GR
六、安裝和培訓
整套系統的安裝和培訓由制造商完成。
七、保修
整套系統要求質保期為一年，軟件免費升級以及免費安裝
八、計量
設備可按照用戶要求進行計量。
