??2021年，以電動化、智能化為代表的汽車產業百年變革持續深化，智能座艙成為整車智能化發展過程中的核心構成。汽車座艙的智能化發展由三部分推動，分別為車內/外環境感知，視覺、聽覺等多模態人機交互方案以及統籌感知計算的車聯網。抬頭顯示(HUD)系統作為人機交互方案的重要組成部分，是車輛未來實現智能化、網聯化以及車輛人機交互的重要硬件。

??一、汽車HUD簡介

??(一)汽車HUD定義

??車載HUD抬頭顯示是可將時速、導航、路況等重要行車信息投影至汽車駕駛員側的擋風玻璃上的智能車載系統，可使駕駛員無須低頭、扭頭便可查看重要駕駛信息，大大提高駕駛效率和駕駛安全性。

??(二)HUD分類和發展趨勢

??根據產品成像方式和形態的不同，大致可以分為第一代C-HUD組合型、第二代W-HUD擋風玻璃型、第三代AR-HUD增強現實型。目前市場以 W-HUD 為主流，C-HUD被逐漸淘汰，而 AR-HUD 將是未來的升級趨勢。

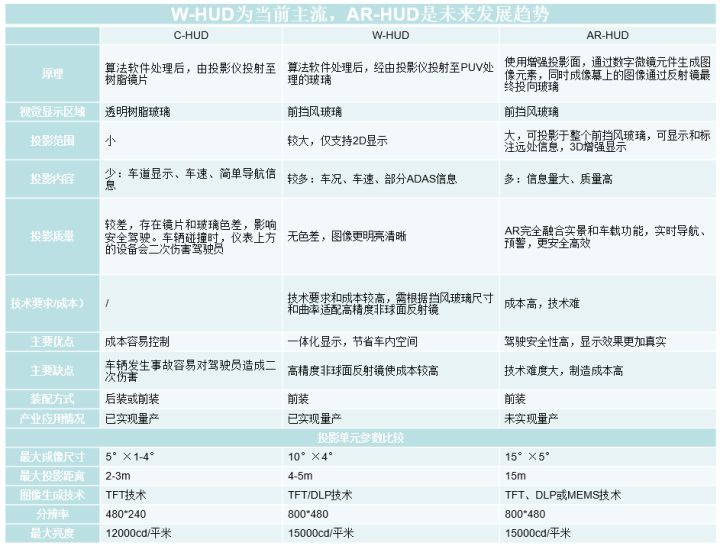

??三類HUD特征及參數對比

??(三)技術發展路徑

??1、硬件架構

??HUD基本硬件架構主要包括信息采集、控制單元和投影顯示單元，采集單元負責采集車況信息(如車速、導航、溫度、油耗及娛樂信息)和路況環境信息;控制單元用于接收采集單元采集的信息，并將信息處理后輸出;投影顯示單元負責生成屏幕圖像，并利用投影設備將圖像通過反射/折射鏡投影至擋風玻璃上，是HUD核心部件，約占其總價值量的50%。

??2、投影技術

??HUD主要投影技術包括TFT-LCD投影、DLP投影、激光掃描投影等。TFT-LCD投影是當前車載HUD主流的投影方式;DLP投影相比TFT-LCD性能更佳，現階段成本較高，是未來發展的主要方向;激光掃描投影受激光器溫控影響暫未大規模應用。

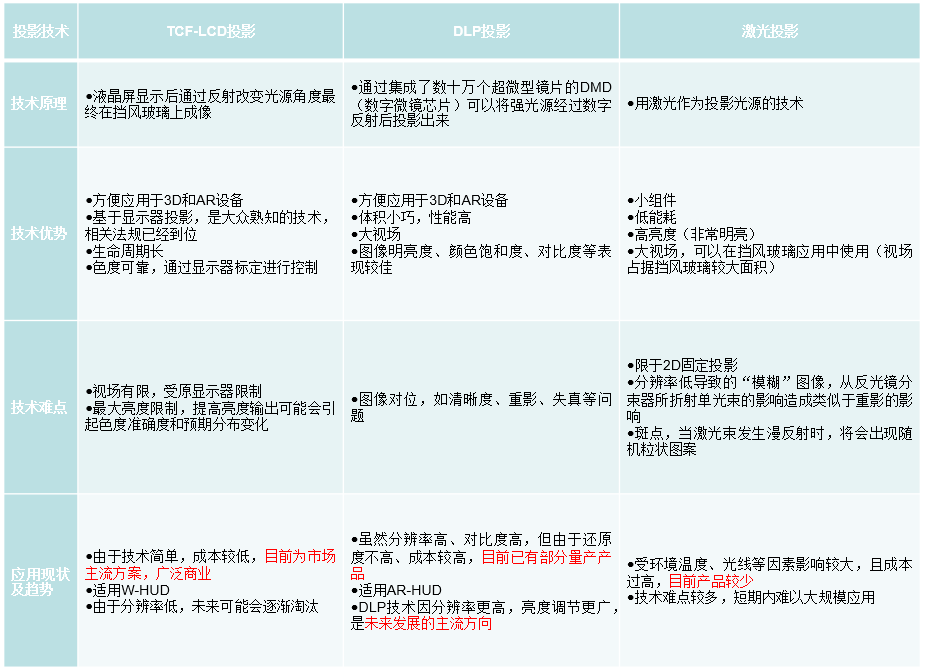

??三種主流HUD投影技術對比

??3、技術壁壘

??HUD的技術壁壘主要存在于：PGU、自由曲面反射鏡、擋風玻璃。

??(1)投影單元(PGU)

??TFT-LCD投影原理為LED背光源發光，電場控制兩片基板之間的液晶分支旋轉方向，改變光的行進方向和呈現顏色;DLP(數位光數處理技術)是美國德州儀器的技術。透過集成數十萬個超微型鏡片的DMD，可將強光源經過反射后投影出來;MEMS激光投影投影成像技術：將RGB三基色激光模組與微機電系統結合的投影方式。激光源掃描式投影，結構簡單，光學引擎大幅度簡化。

??(2)自由曲面反射鏡

??HUD的第二個技術壁壘在于內置的自由曲面反射鏡。核心為了解決前擋風玻璃的自由曲面導致的成像畫面畸變。

??通過自由曲面反射鏡和擋風玻璃進行擬合以盡可能消除畫面畸變。自由曲面鏡模具需要用精密儀器制造，做成納米級，非球面鏡需要一次成形。如W型HUD自由曲面鏡，材料為PC或者COC塑膠材質，要求高面型精度，高反射率，良好的耐候性能。

??(3)擋風玻璃

??第三大技術壁壘體現在前擋風玻璃上。前擋風玻璃為反光面，前后兩個面造成重影。目前核心技術由福耀等玻璃廠商掌握。

??解決方案1：將夾層玻璃內部PVB膜片設計成楔形狀，即呈現上厚下薄的狀態，重疊主像和副像，校正重影。解決方案2：前擋風玻璃增加一層反射膜層，附加在外層玻璃或者內層玻璃的內表面上，校正重影。

??二、汽車HUD行業概況

??(一)行業規模和增速

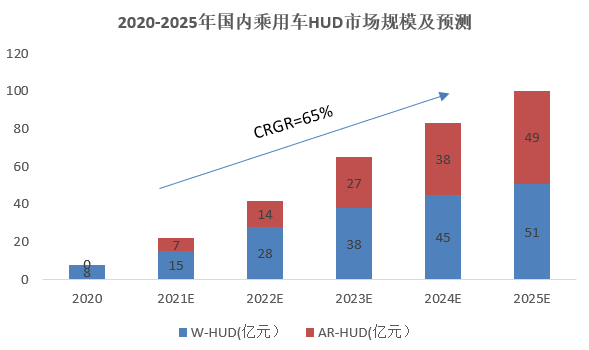

??據統計，2020年全球 HUD 出貨量為 687 萬臺，滲透率為7.5%。國內乘用車HUD產品配套出貨76.5萬臺套，整體市場滲透份額在4%左右，2021 年 H1 達 5%。隨著HUD技術逐漸成熟和HUD車型不斷量產上市，預計乘用車HUD搭載率有望擴大至38%左右，其中W-HUD滲透率有望達30%，AR-HUD有望達8%，預計2025年國內乘用車AR-HUD單車價值量有望降至2500元，W-HUD預計平均約700元水平，對應AR-HUD市場規模約51億元，W-HUD市場規模約49億元，5年CAGR高達65%。

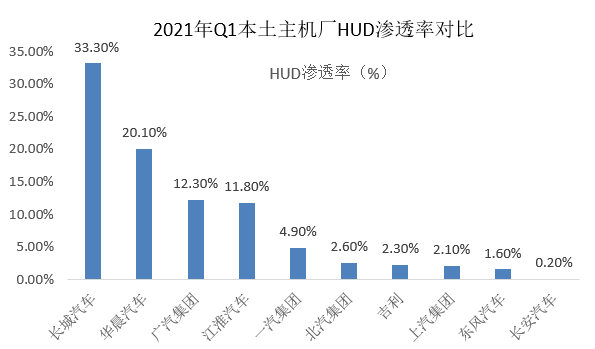

??在國產化降本效應下，更多本土主機廠車型開始將HUD配套旗下車型，HUD滲透率顯著提升。據統計，長城汽車HUD2021年Q2的滲透率達到了33.3%，居于首位;華晨汽車、廣汽集團、江淮汽車的HUD滲透率分別為20.1%、12.3%、11.8%，均超過10%。

??(二)行業發展推動因素

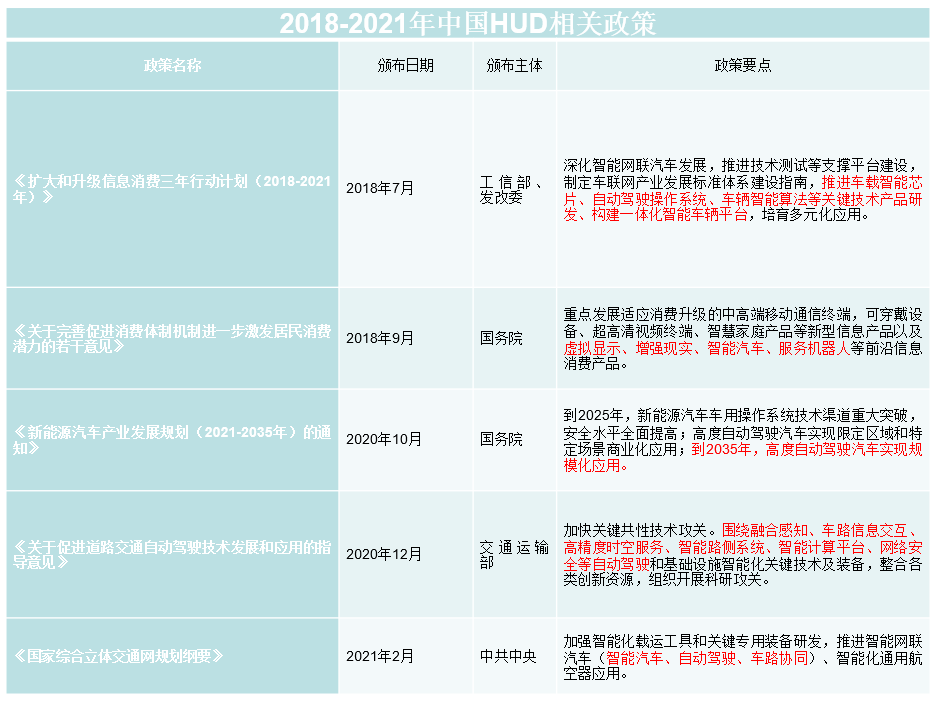

??1、國家政策助力行業發展

??中共中央、國務院、工信部及交通運輸部均對智能汽車和自動駕駛的推動表示大力支持，而HUD作為汽車人機交互中的重要環節，其需求與商業化價值將得以提升。

??2、汽車智能化帶來汽車電子配置提升

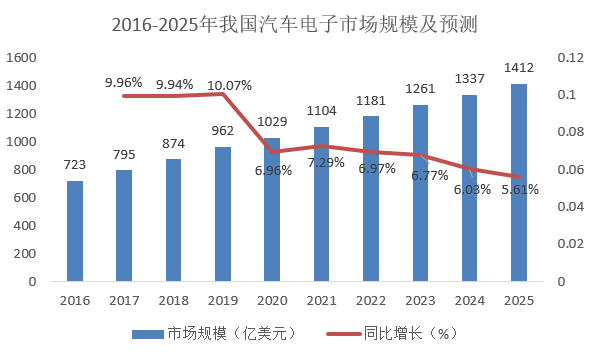

??我國自2015年開始重點布局智能汽車產業，汽車電子行業在此趨勢下增長迅速，市場規模從2016年的723億美元增至2020年的1029億美元，復合增速達11%。作為汽車電子搭載陳品，HUD將受益其中，其市場需求將隨著汽車電子市場規模的擴張而增長。

??3、技術更新迭代，產品性價比優勢凸顯

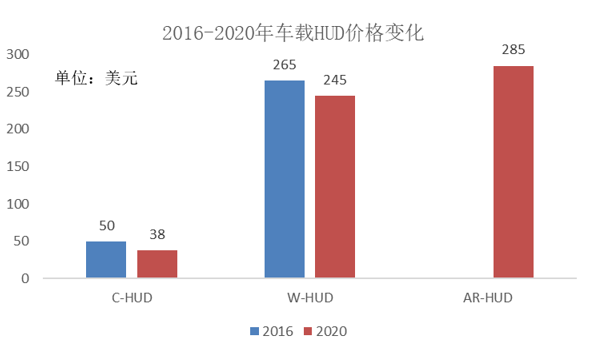

??由于中國HUD 賽道參與者數量提升，中國本土廠商在推動HUD技術突破的同時將推動價格下滑，C-HUD的平均價格從2016年的50美元降低至2020年的38美元，市場主流產品W-HUD的平均價格從2016年的265美元降低至2020年的245美元，未來隨著市場主流產品逐漸從W-HUD轉變至AR-HUD，中國本土廠商同時也將加速AR-HUD產品的量產，使車載HUD在未來3-5年均價進一步降低。隨著中國車載HUD價格下滑與AR-HUD技術的更新迭代，HUD的性價比優勢逐漸凸顯，可進一步加速HUD產品普及。

??(三)行業發展趨勢

??隨著自動駕駛的發展，未來AR-HUD將在安全駕駛方面扮演著更為重要的角色。AR-HUD顯示效果出眾，是HUD的發展方向， 而 HUD與整車系統的深度融合是未來的發展趨勢，是座艙電子解決方案和ADAS整體解決方案的重要部分。

??1、HUD功能愈發智能豐富：

??未來AR-HUD將與ADAS、眼球追蹤、高精度地圖等技術加深融合，AR-HUD的技術趨勢主要體現在以下幾個方面：

??其一，功能融合。通過ADAS攝像頭，可以得到關鍵人、車、車道線、垂直位置、水平距離、天氣情況、環境情況，得到數據后，將數據進行處理顯示;眼球追蹤系統，得到人眼的位置，進行圖像位置變換;根據高精度導航，加入慣性導航算法及延時補償算法，最終將導航信息與地圖相結合。

??其二，新技術帶來的性能提升。AR-HUD的主要發展趨勢是采用全息元件、光波導和熒光膜等新技術來減小HUD的體積并增大視場角。

??2、波導HUD裝車優勢明顯

??(1)基于波導技術的AR-HUD其空間容量具有較大裝車優勢

??W-HUD的設備體積約為3L-4L，但是基于鏡面技術的AR-HUD的容量將達到30L左右，幾乎是前者的10倍。基于波導技術的AR-HUD可以較好的解決AR-HUD裝車空間的問題，其使用三個疊加在一起的平面波導來創建RGB全彩顯示，體積可縮小至10L。相比傳統凹面技術30L左右的空間容量具有較大優勢。

??(2)基于有源全息波導技術的AR-HUD未來有望實現量產應用

??有源全息波導技術，使用一種基于液晶的薄膜聚合物，在電流作用下波導內的全息鏡狀光學元件能改變狀態，當微顯示器通過透鏡的一端流動時，光學元件將使光波旋轉并引導它穿過一個表面，然后再由第二組光學元件將光波反射回眼睛。

??3、單一處理器是HUD的技術趨向：具備強大計算能力的單一處理器支持一芯多屏，帶動HUD創新應用

??在智能駕艙多屏應用的趨勢下，未來將由單一處理器提供計算能力，實現“中控液晶儀表+HUD+其他功能”的組合體驗。單一處理器相比多處理器，極大降低了屏幕數量對系統復雜程度的影響，硬件和軟件必須按照最高標準來設計，解決了多處理器各模塊相互獨立的問題，高性能的單一處理器將成為車載HUD的重要技術方案。

??三、汽車HUD產業鏈分析

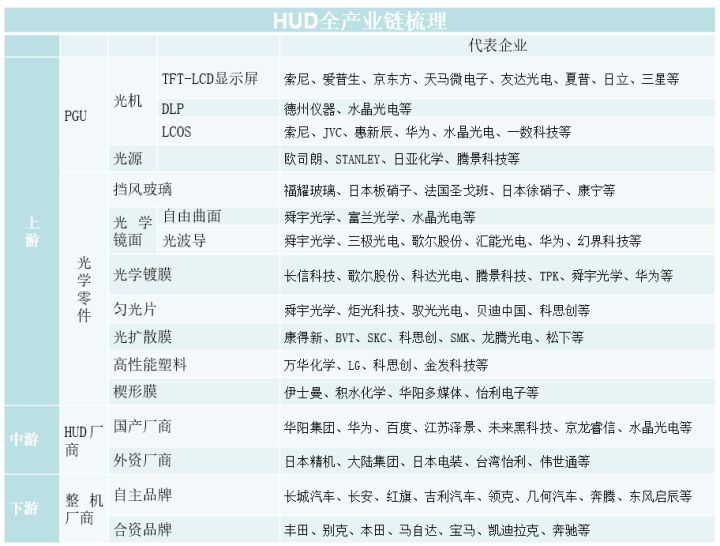

??HUD上游產業包括生產光鏡器件、顯示屏幕、玻璃等核心部件的硬件供應商與提供導航、地圖、音頻、車聯 網等功能的軟件與服務供應商，中游為研發與銷售HUD的廠商，下游主要為各大整車廠，產業鏈具有技術壁壘高、下游議價能力強等特點。

??(一)上游

??HUD上游整體可分為成像部分、投影部分、軟件部分，其中成像部分是HUD產業鏈上游的核心。

??1、成像部分

??主要包括 PGU(Picture generation unit,圖像生成單元)、成像芯片和光源。其中PGU成像顯示器成本最高，以W-HUD為例，總成本為500元，顯示器占180元，其技術被國際廠商壟斷。

??(1)PGU

??PGU是HUD的成像裝置，具有4條不同的技術路線。目前TFT-LCD的PGU廠商主要包括日本的京瓷、JDI以及國內的京東方、天馬、信利等;DLP廠商包括德州儀器以及國內的水晶光電、廣景視睿等;MEMS激光掃描廠商包括Microvision、豐寶電子等;LCOS廠商包括Digilens、Waveoptics和一數科技等。

??(2)成像芯片

??成像芯片是成像部分的核心壁壘，目前主流的TFT-LCD和DLP芯片技術分別得愛普生和德州儀器壟斷，議價能力較強。

??(3)光源

??HUD的光源以LED光源為主，為保證清晰的顯示效果需要足夠的發光亮度，主要供應商包括斯坦雷、歐司朗和日亞化學等。

??2、投影部分

??投影部分主要包括光學鏡面和擋風玻璃。HUD需要使用自由曲面投射鏡和特殊處理擋風玻璃，因此技術壁壘較高。

??(1)光學鏡面

??光學鏡面包括自由曲面鏡、光波導等，占HUD總成本的20%，隨著光波導技術逐漸成熟，其價格呈現下滑趨勢，主要供應包括舜宇光學、富蘭光學、亮宇光學等。

??(2)擋風玻璃

??擋風玻璃主要供應商包括旭硝子、福耀玻璃、板硝子等，市場處于穩定競爭格局，排名前三的廠商市場份額總計達61%，其中福耀作為中國國內大規模、高技術水平、大出口量的汽車玻璃生產供應商，其研發的新納米膜玻璃已投入市場。

??3、軟件

??軟件部分主要包括車載地圖、導航系統、語音系統及車載娛樂軟件系統，市場集中度高、可替代性低。HUD制造商通過軟件服務商購買軟件系統安裝至HUD中，軟件系統成本占比較低，主要供應商包括四維圖新、百度地圖、高德地圖等，目前市場處于穩定競爭格局，排名前三的廠商市場份額合計達61%。

??(二)中游

??HUD 整機企業是對上游零部件和軟件進行軟硬件整合，形成完整的HUD解決方案提供給整車企業的廠商。

??1、Tier 1廠商

??全球車載HUD市場仍被國際巨頭壟斷，截至2020年，全球車載HUD市場CR3達89%，市場準入壁壘較高。國外HUD整機企業發展較早，產品與技術相對成熟，日本精機、電裝、大陸、偉世通、博世等國外企業占據大部分的市場份額。

??隨著中國本土車載HUD廠商的規模化擴張以及研發投入提升名為來國產替代的發展空間較大。近年來國內HUD整機企業逐漸成長，華陽集團、澤景電子等成熟企業開始為國內車企提供HUD產品，并積極布局AR-HUD。

??2、初創企業

??國內還成立了大量的HUD初創公司，包括未來黑科技、銳思華創、樂駕科技、疆程技術等，部分產品有望在國內外車企上實現量產。該類HUD廠商優勢在于其技術創新性與研發能力，劣勢在于公司體量小，使得其在整車廠的渠道與產量方面較弱于T1廠商，此類廠商聚焦于HUD產品，在研發新產品AR-HUD等潛力較大。

??3、互聯網類公司

??市場參與者仍包括以百度、華為、滴滴為代表的互聯網企業，此類參與者具備產品營銷優勢且資金壁壘高，但其車廠渠道較弱。

??(三)下游

??產業鏈下游包括汽車制造企業與主機廠等，其下游客戶數量規?；脑鲩L有利于車載HUD企業進入黃金發展期。

??1、外資整車廠

??外資整車廠主要以國際HUD企業為主，由于車企更換供應商成本較高且產品認證周期較長，HUD廠商與配套車企合作程度是提升HUD長期市場份額的先決條件之一。

??2、本土整車廠

??中國本土整車廠以中國HUD企業為供應商，整車廠為大廠商，議價能力高，HUD對整車產量依賴度較高，其易受中國乘用車產量與銷量變動影響。

??四、汽車HUD行業競爭格局

??(一)競爭格局

??1、全球競爭格局

??從全球競爭格局來看，全球車載HUD市場仍以國際廠商為主導，截至2020年，包括中國本土廠商與國際廠商的前五家市場份額總和達96%，整體市場集中度較高，但隨著未來車載HUD滲透率提升以及其主流產品邁向AR-HUD時代，注重AR-HUD相關的新技術研發的廠商獲益巨大，此類廠商有望步入領導者地位。

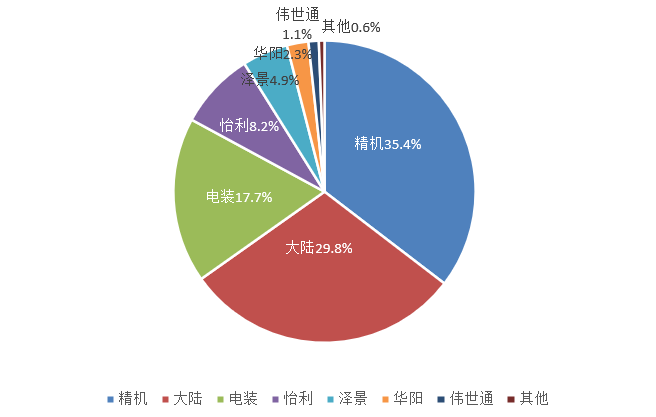

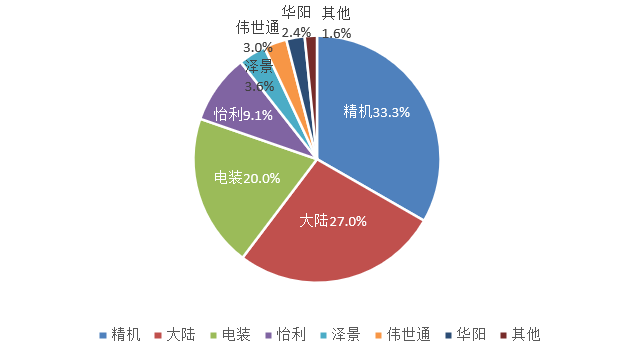

??2020年全球車載HUD市場份額

??2、中國市場競爭格局

??中國車載HUD行業市場集中度較高，整體競爭格局和全球格局保持一致，截至2020年，其市場內前五家以中國、日本、德國等國家為代表的車載HUD廠商市場份額合計已達93%，市場內的產品中98%為應用于中高端車型的W-HUD，2%為AR-HUD，隨著AR-HUD產品的視角、覆蓋面積與成像距離等方面技術的提升，其將逐漸成為未來主流產品之一。

??2020年中國車載HUD市場份額

??(二)代表企業

??1、國外代表企業

??(1)日本精機

??日本精機株式會社成立于1946年，主營車載儀表業務、零部件業務、樹脂材料業務等，其中汽車儀表在全球市場中占有12%的份額，摩托車儀表在全球市場中占有37%的份額，平視顯示器(HUD)生產中擁有全球較大的市場份額。

??日本精機HUD生產基地主要位于日本、美國和英國。由于歐洲汽車制造商正在增加配備HUD的汽車數量，日本精機位于波蘭的新工廠也預計于2020年10月開工，以加強其本地生產系統，提高HUD業務在歐洲的競爭力，該工廠的HUD產能為100萬。目前主要客戶為寶馬、本田、通用等，同時也向馬自達、吉利等主機廠供貨，在AR-HUD領域，日本精機也已經研發多年，目前公司AR-HUD投影距離可以達到10m，是傳統HUD顯示距離的3倍以上，圖像顯示面積也能達到80英寸，將在奔馳GLE 級車型上配置，于2020年開始批量生產。

??作為全球市場占有率第一的HUD供應商，日本精機在光學設計和生產技術，從設計到制造的集成生產系統，客戶響應/支持能力以及全球部署的制造基地方面都頗有優勢。根據HUD在歐洲，美洲和中國的增長趨勢，在波蘭新建生產基地，增強HUD業務在歐洲的競爭力，在日本提升自由曲面鏡生產能力，并通過在集團公司之間建立補充系統來建立靈活的生產系統。

??2、大陸

??大陸集團自2003年開始生產全彩抬頭顯示器，2010年開始第二代抬頭顯示器系列的生產。在林肯大陸Continental所采用的HUD抬頭顯示系統上開創性的應用了影院中使用的DLP數字光處理技術，帶來業界領先的顯示效果。

??大陸集團致力于提供適用于所有車型的抬頭顯示器，是全球率先為商用車開發 HUD 的公司之一。從搭載情況來看，目前主要為外資品牌如奧迪(A6L、Q2L)、寶馬(3系、5系、X1、X3)、奔馳(E級)、凱迪拉克(CT5、CT6、XT4、XT5、XT6)沃爾沃(S60新能源、S90新能源、X60新能源)等，自主品牌正逐步實現應用，如吉利(博瑞、豪越、星越)、幾何(幾何A、幾何C)、蔚來(ES6、ES8)、紅旗(E-HS3、HS5、H9)等。

??大陸從2014年便開始開發AR HUD技術，已經與全息光波導技術公司 DigiLens 建立戰略合作伙伴關系。2018年10月份，大陸集團采用波導技術的新型AR HUD，能實現10m投影距離，同時設備尺寸降至10立方分米。按照預期規劃，大陸集團有望在2023年中旬將激光+光波導技術AR-HUD在車載領域?qū)崿F(xiàn)商用。

??3、電裝

??日本電裝(Denso)是世界汽車零部件及系統的領先供應商,自2003年12月便推出了其首款商用HUD。凹面鏡將指示器的光線反射到擋風玻璃上，使用內部開發的漸進焦點技術來提供高質量的圖像。夜視系統在車輛前方發射近紅外輻射并檢測反射輻射。這將創建由HUD顯示的圖像，幫助駕駛員在夜間看到前方的視野。

??2017年，電裝宣布開發出約24英寸的TFT(thin-film transistor)液晶HUD，并在2018款雷克薩斯LS中采用了這款HUD。

??目前，電裝正在開發AR-HUD，并且深入結合語音識別及視線識別，未來駕駛員只需看著HUD，移動頭部便可操作設備，無需使用按鈕或觸摸屏;也可通過聲控，僅說一句“讓開”之后擋風玻璃上顯示的信息便移動到不妨礙視線的地方。

??客戶方面，日本電裝主供日系車企，其中豐田是其最大的客戶(約占2020銷量的43%)，其次是現代(21%)、馬自達(16%)、沃爾沃、凱迪拉克以及別克等。近年來，公司受益于豐田在中國市場車型HUD搭載率的提升，市占率得到快速提升，但由于過度依賴豐田等日系品牌，使得電裝在其他品牌客戶的推進上幾無進展。

??2、國內代表企業

??(1)臺灣怡利

??怡利電子成立1983年，是領先的光學投射型-抬頭顯示器(HUD)、先進行車輔助系統(ADAS )和汽車電子設備制造商之一。HUD產品有一體投射平視型、一體投射下視型、手機映射HUD、行車紀錄器HUR、Car Life、SmartHUD反射型、SmartHUD2投射型等。

??其中，在W-HUD前裝市場，此前已經供應吉利汽車、一汽紅旗等一線自主品牌車企的多款車型。，2021年吉利品牌旗艦SUV星越L上市，搭載怡利電子25.6英寸AR-HUD(帶有AR實景導航效果的入門級AR-HUD)。怡利電子自主研發的3D AR-HUD克服了傳統AR-HUD技術路線存在的體積過大、成像距離固定不可調整等問題。

??(2)澤景電子

??澤景電子成立于2015年，是一家智能車載HUD研發商，專注于從事風擋式HUD及汽車智能設備的研發與設計，2014年推出全國第一個完全自主知識產權的W-HUD樣機，掌握W-HUD和AR-HUD生產技術。

??澤景電子的W-HUD可實現環境光適應智能調節圖像亮度、智能記憶圖像位置，同時其功能具備報警信息、導航、藍牙電話等。AR-HUD提供輔助駕駛信息(數字、圖片、動畫等)，用戶通過風擋玻璃顯示區域可以觀察到與實際路況融合的提示信息，其產品研發處于關鍵階段，有望于今年上市。

??公司目前已和上汽大眾、廣汽集團、長城汽車、長安福特等頭部汽車制造商建立戰略合作關系，產品落地近五十家知名企業，同時借助汽車制造商的品牌影響力與渠道提升產品應用的覆蓋面和知名度。

??(3)華陽集團

??華陽集團創立于1993年，旗下華陽多媒體于2012年開始研發HUD，目前已推出較為成熟的C-HUD、W-HUD及AR-HUD產品及解決方案，其中W-HUD已獲得了多個國內以及海外車企的量產項目;在AR-HUD方面，華陽自行搭建了完整的AR-HUD的平臺，包括ADAS、儀表、車機、DMS等，相關產品將于2021底開始陸續搭載廣汽量產車型面世，有望帶來穩定的AR-HUD出貨量，除廣汽以外的其他客戶也在推進過程中。

??截至2021年6月，HUD累計出貨20萬臺，已應用在長城、廣汽、北汽、東風日產、長安等多個車型上。已獲廣汽等AR-HUD定點項目，與此同時，公司正在研發雙層AR-HUD，最遠VID可達10m，近距VID為2.4m。

??(4)華為

??華為作為全球領先的ICT基礎設施和智能終端提供商，致力于AR-HUD的研發和生產，華為最新推出的AR-HUD增強抬頭顯示的智能車載光解決方案，創新的將光技術黑科技應用于智能汽車領域，其產品有望步入行業主流地位。

??華為 AR-HUD 采用了自研的 ODP 光學芯片及多反空間光學技術，華為 Cyberverse 數字現實技術具備全場景空間計算、3D 高精地圖、強環境理解、虛實融合渲染四項核心能力，以此為基礎的華為 AR 地圖已于 2020 年上市，實現 1:1 真實世界還原。

??華為AE-HUD產品具有小體積、大視角的特點，更易適配多種車型，同時可實現高達100PPD的全高清視覺顯示，同時解決傳統HUD亮度低、對比度低、圖像畸變等問題，讓AR-HUD兼具影音娛樂功能，創新的ODP光顯示引擎和空間光學技術，可同時改善清晰度與消除重影導致的人體眩暈感，大幅度提升舒適度，并提升安全駕乘新體驗。

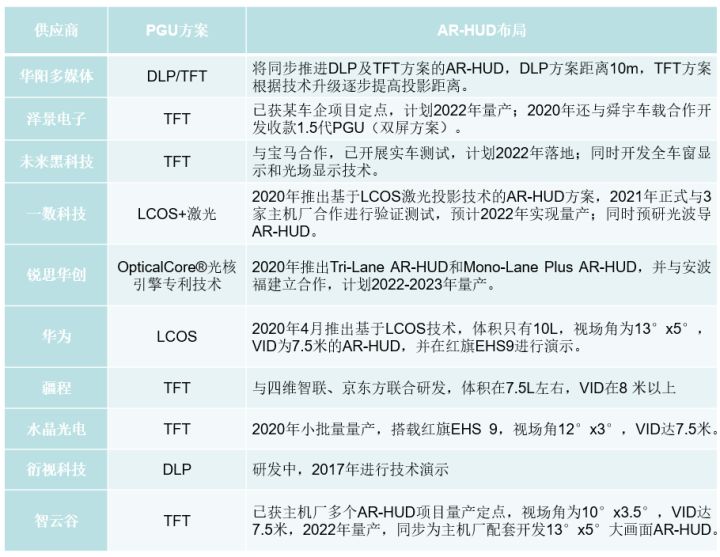

??本土HUD供應商AR-HUD布局

??(三)總體來看

??從配套及量產的情況看，目前市場依被外資壟斷，外資企業綜合實力較強，具備了較為豐富的合作配套經驗，是HUD行業的領先者，主要包括日本精機、電裝、大陸、偉世通等，國內的參與者中華陽集團、澤景電子、怡利電子、水晶光電等當前實現了為車型配套HUD并量產，整體實力較強，其他的公司產品和技術尚在研究開發階段。

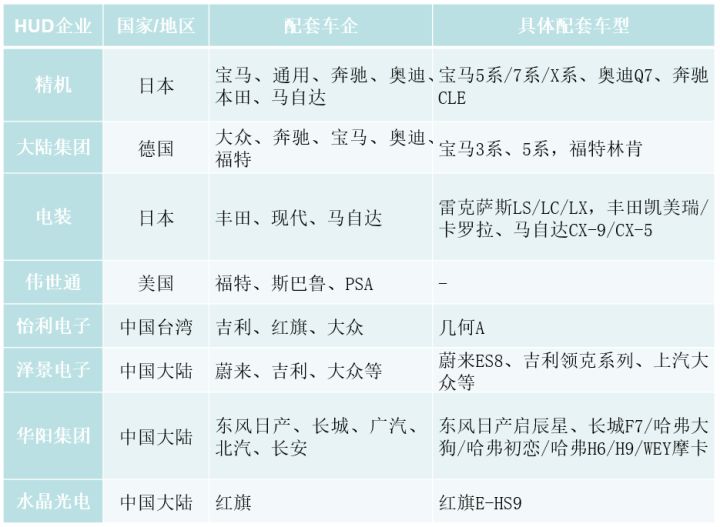

??中國市場上HUD企業的配套車企及具體配套車型

??隨著國內自主供應商的技術成熟，憑借產品性價比和服務響應上優勢客戶有望不斷突破。如華陽集團的國內首款自主AR-HUD落地廣汽GS8，W-HUD也深度配套長城、長安、廣汽等主機廠，澤景電子也已經在配套吉利、蔚來等主機廠。

??五、汽車HUD行業發展展望

??HUD作為中控屏、儀表盤以外的車內第三塊視覺顯示屏近年來整體發展趨勢向好，當前裝備率已經達到6.8%，AR-HUD作為HUD的最終存在形態，目前還有很多問題需要解決如成本、算法、高精地圖、清晰度、分辨率、反應速度、人車交互、應用場景、體積、散熱等。隨著眾多實力雄厚的老牌企業以及大量的初創企業入局，勢必將HUD技術快速導向成熟，最終走向市場。HUD產業鏈業已蓄勢待發，爆發之日近幾年可期。
