LSCF1000線掃光譜共焦傳感器
- 詢價
共焦技術原理介紹
同軸共焦技術

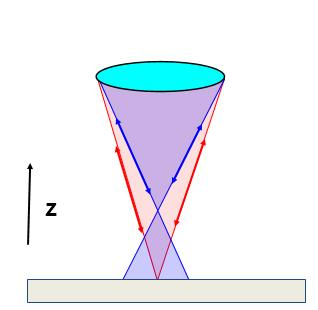

? 點式光譜共焦法使用白光作為光源，通過色散模組把白光 色散并使得不同波長的光聚焦在不同的高度上，然后根據接收到的反射光波長信息，可以精確地測量待測物的高度信息
? 需要長時間掃描才能生成輪廓或區域數據
? 難以進行多層掃描（斷層掃描）
線共焦技術

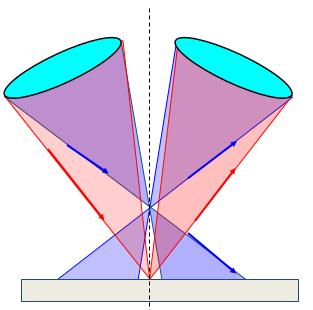

? 線共焦成像技術是一種基于橫向色相差的光學檢測方法，該方法將傳感器中的發射器發出的白光分成連續的波長光譜。 每個波長都聚焦在距傳感器一定距離的被測表面上，以形成垂直焦平面
? 提供計量級別的分辨率和準確性，同時進行高速成像
光譜共焦技術測量原理
? 線共焦傳感器的核心優勢在于，以超快掃描速率通過線掃同時生成三維形貌數據，避免了 有光澤金屬表面的帶來的反射影響，同時對透明體的測量有獨到優勢。

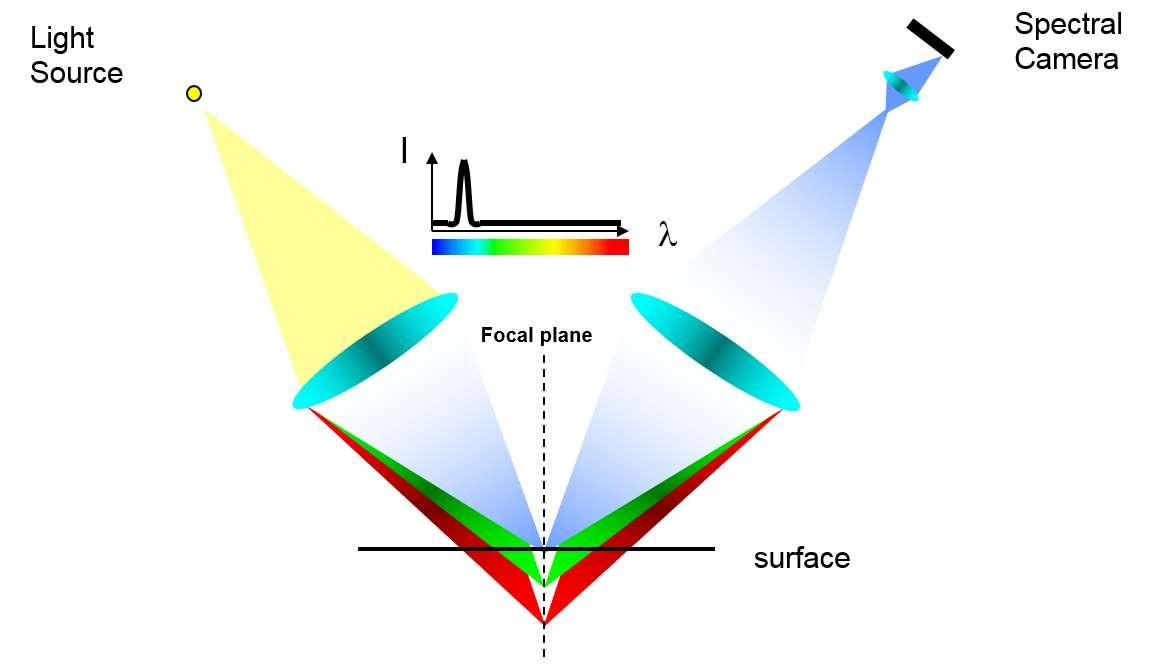

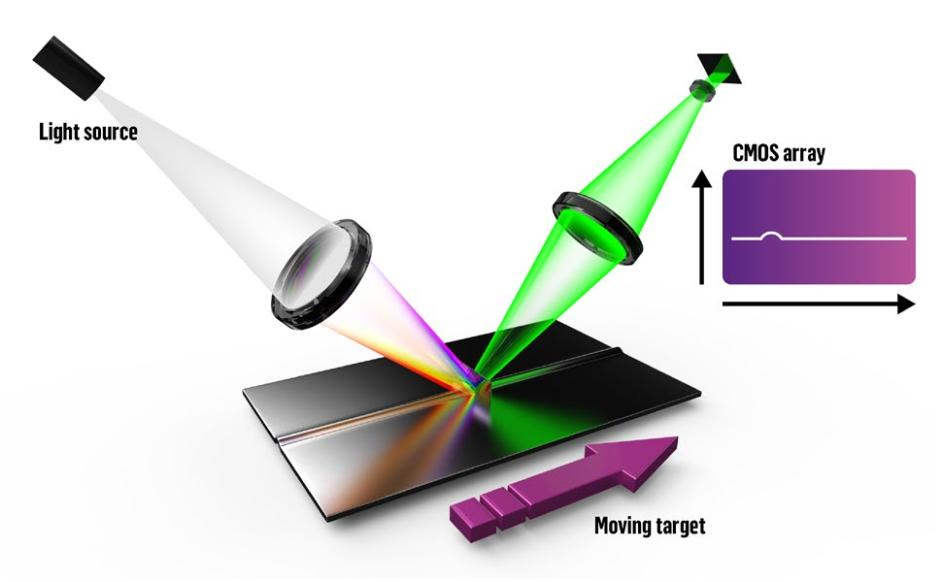

? 下面兩圖分別為線共焦成像技術原理圖和工作流程圖。
產品概況
LSCF1000線掃光譜共焦傳感器是一款新型、快速、準確的3D輪廓測量產品。該產品線掃長度達 8.8mm，滿深度下可實現2600線/秒的測量速度， 具有亞微米級別的分辨率。獲得科技部“智能傳 感器” 重點專項2022年度項目立項。
支持多層透明材料測量
內置LED白色光源，不僅滿足產品表面測量，還支持多層透明材料測量，應用領域更廣泛、產品類型更豐富。
精度高速度快
產品線掃描長度達8.8mm，滿深度下實現2600線/秒的測量，且具有亞微米級別分辨率，Z軸重復精度0.25μm。
應用范圍廣
X方向分辨率達4.3μm，測量不受反光影響，弧形邊框亦可精確測量，打破常規產品測量形狀的局限。

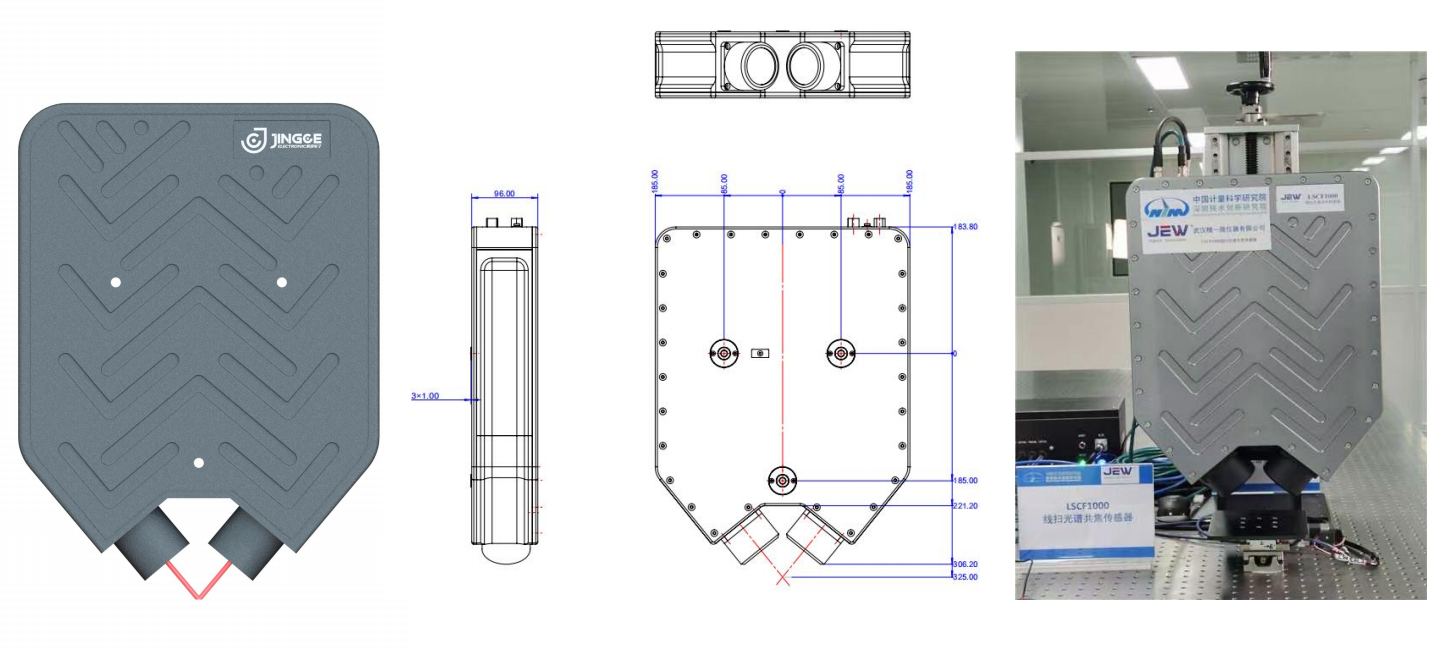

外觀及實物圖
數據分析界面
應用場景和領域
應用場景：
u材質適應性好：對各種材質均有較好的檢測效果，尤其對透明/半透明材質及層析、鏡面/拋光表面的檢測具有優勢。
u晶圓/芯片/電芯等精密件外觀及缺陷檢測
u位置、形貌測量。用于精密設備組裝、零部件安裝位置、角度及形貌等信息的確認與識別。
應用領域：
u顯示面板：點膠貼合、錫膏檢測、膠水厚度
u半導體：晶圓缺陷、芯片輪廓、BGA切割道、電極針腳
u3C產品：折疊屏、蓋板玻璃、攝像頭模組、裝配偏差
u新能源：電芯檢測、表面刮傷
應用案例
光譜共焦在汽車行業的應用

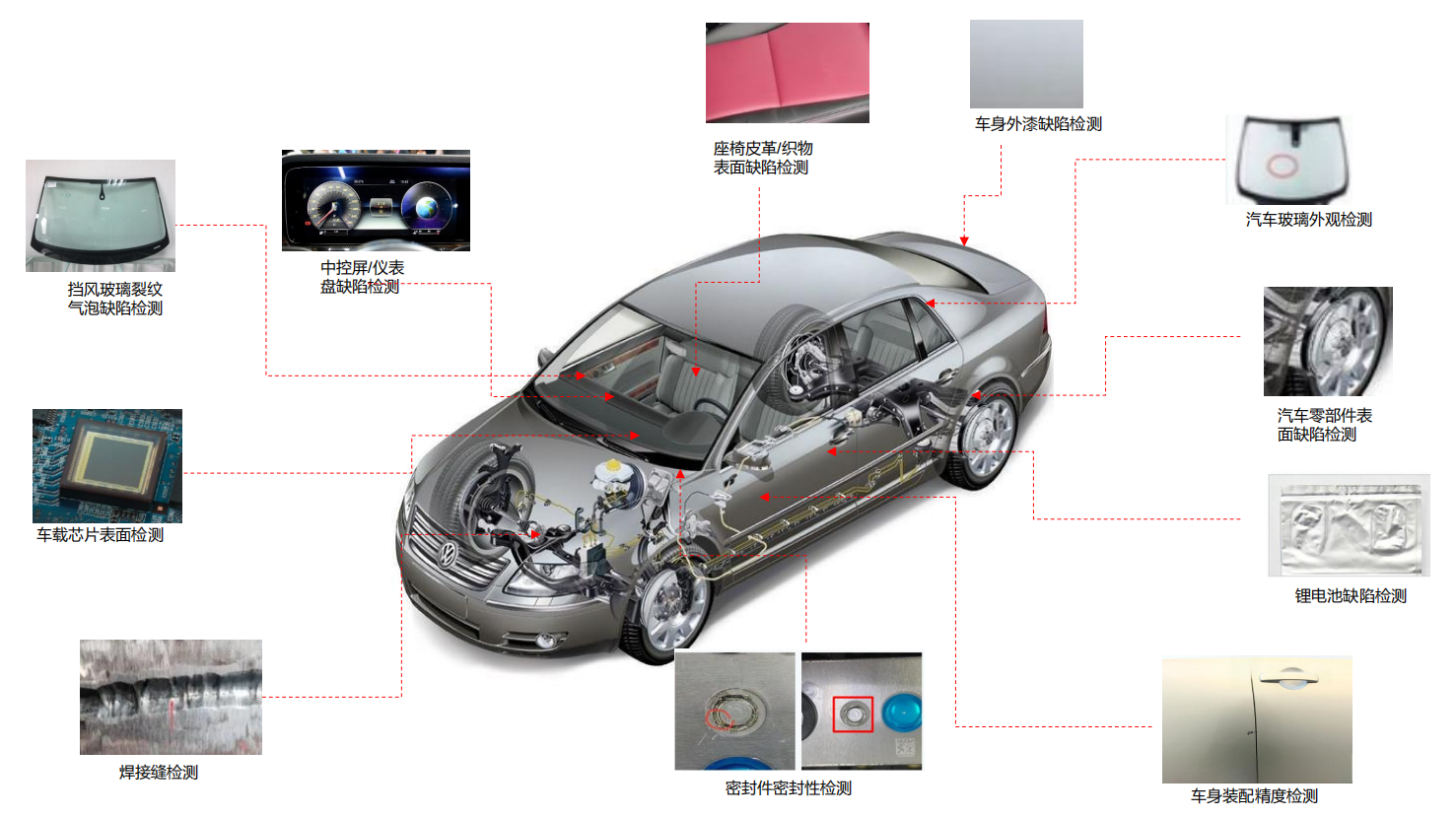

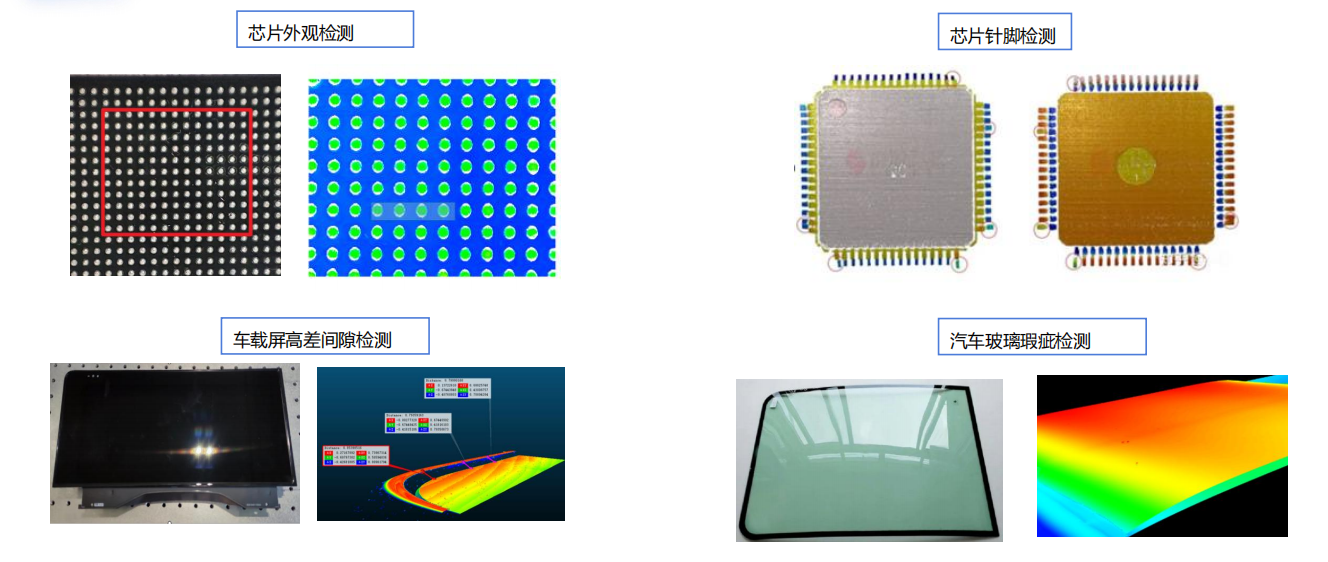

汽車制造需要對汽車玻璃、輪胎、車漆、鋰電隔膜、儀表盤、中控顯示屏、汽車座椅等各類零部件進行質量檢測和 品質管控。線光譜共焦傳感器可對汽車制造質檢環節各種應用場景進行全棧式檢測，幫助汽車制造企業提高產品合 格率，提升生產效率。
? 材質適應性廣，對各種材質均有較好的檢測效果
? 精度高速度快，易集成，適合研發及產線測試
? 適合測量各種精密部件、透明物、金屬表面缺陷等

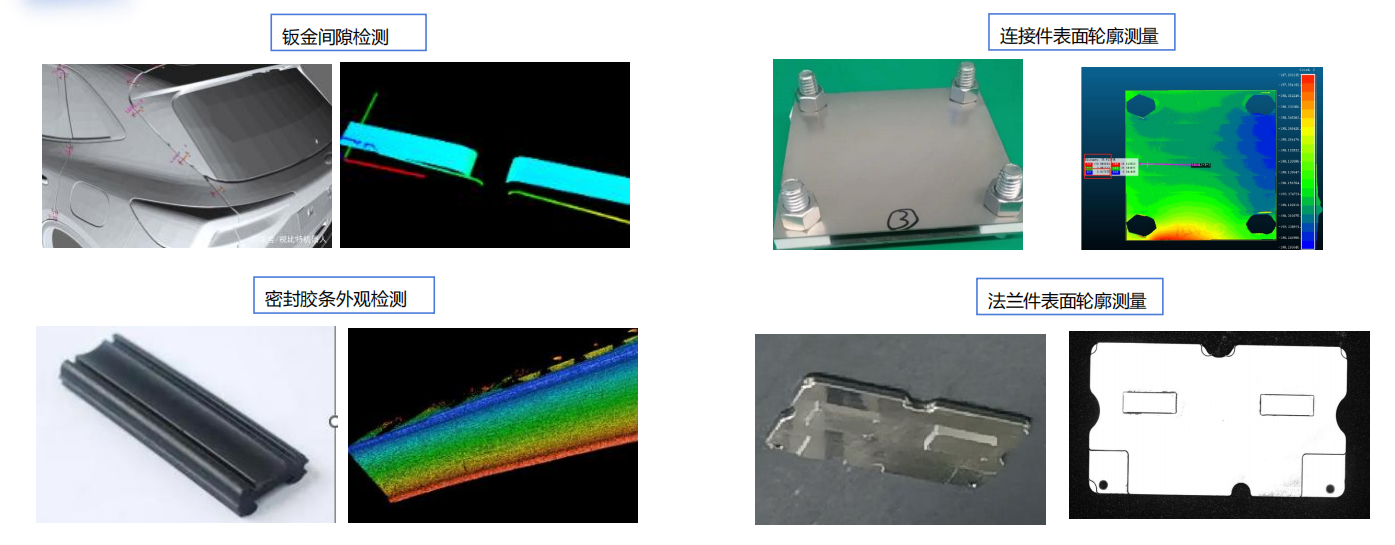

? 鈑金裝配縫隙高差/間隙/段差檢測
? 高連接件表面裂紋/噴涂平整度檢測
? 高度/輪廓/段差/共面性/厚度
? 芯片表面輪廓/凸起/異物/引腳檢測
? 車載屏gap/高低差/裝配精度/膠水/屏幕表面輪廓
? 汽車玻璃平整度/外觀/裂紋/氣泡檢測
? 鋰電池外殼封邊/表面輪廓檢測
? 金屬薄膜劃痕/凹陷/毛刺/異物/褶皺

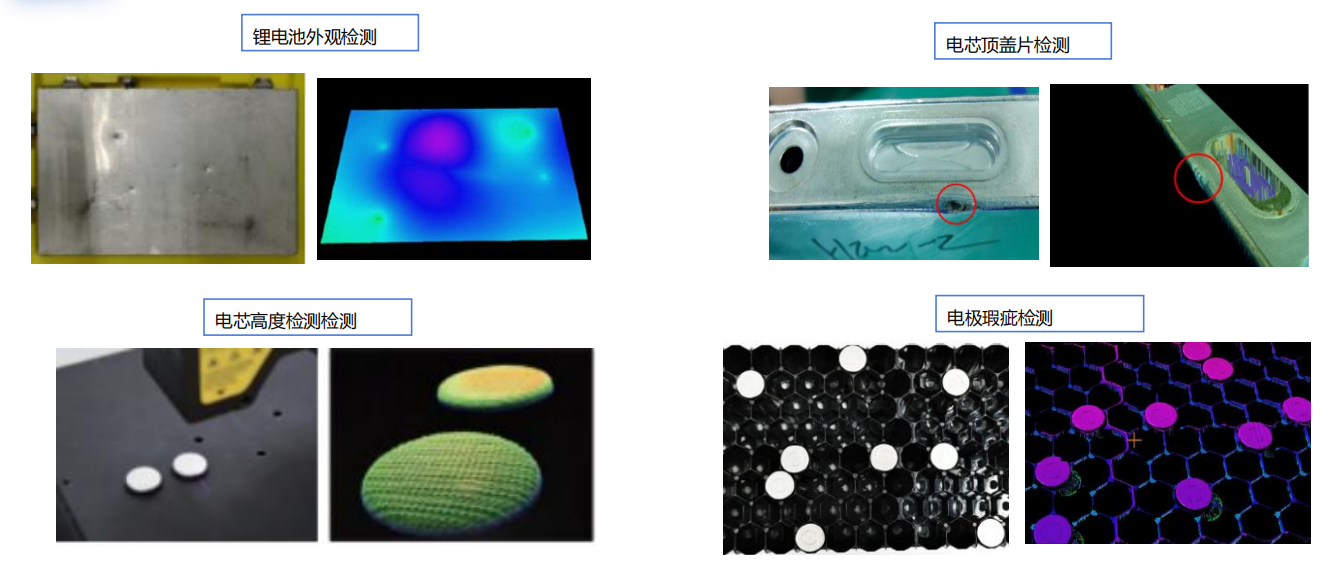

? 電極高度/邊緣毛刺電芯外觀/極片涂層氣泡缺陷

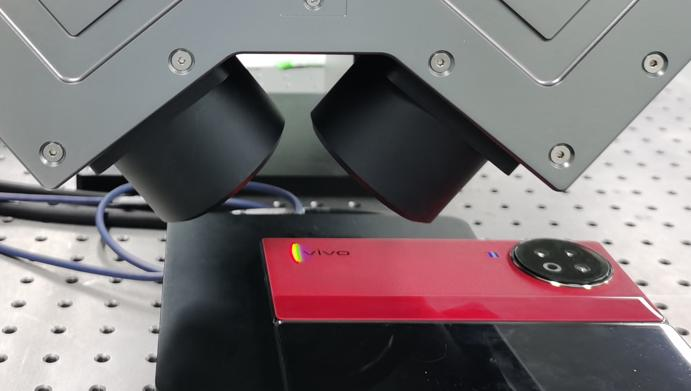

實例應用：VIVO X Fold 2折疊縫深度檢測

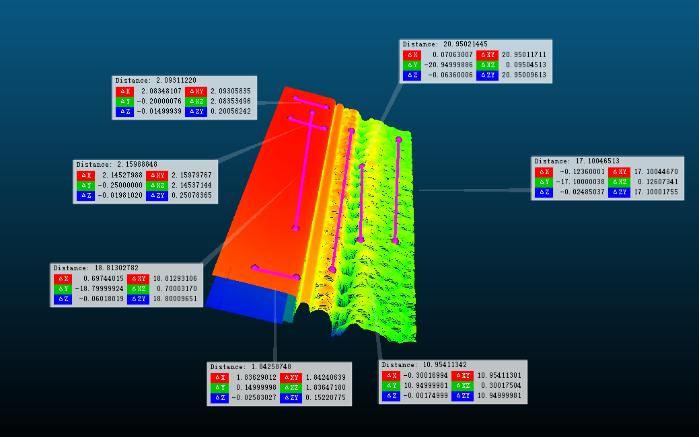

折疊痕深度測試：
分別在折疊測試前及10萬次折疊測試后，選取五個位置測量折疊痕的深度。
折疊0次深度平均值：5x.xxμm。
折疊10萬次深度平均值：xxx.xxμm。

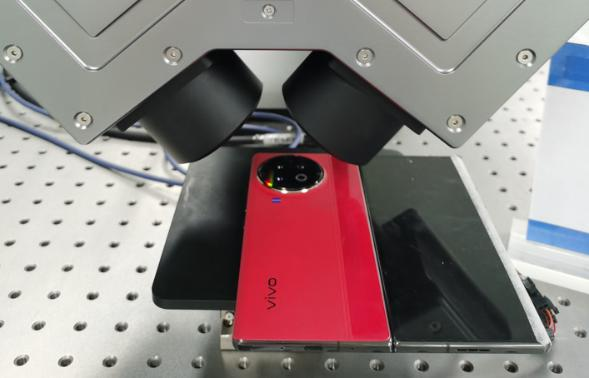

實例應用： VIVO X Fold 2 logo檢測
測試logo深度和寬度：
實例應用：蓋板玻璃測試
? 平整度：掃描整個蓋板玻璃表面檢測平整度。
? 裂紋和氣泡：發現玻璃表面及內部的裂紋和氣泡等缺陷。
? 蓋板組裝精度：掃描蓋板玻璃邊緣與后蓋的高度差是否一致
優勢點：
采用離軸光學和橫向色相差設計，不僅精度高，也能避免強光干擾。
適合測量玻璃/金屬等高反射率或高透射率等材質。
線激光、結構光和TOF等3D輪廓檢測設備由于反射光，對玻璃這類 高反光材質測量效果不佳。
實例應用：玻璃及皮革檢測
? 檢測后蓋玻璃表面及內部的缺陷、玻璃和皮革的高度差
優勢點：對材質適應性較好，不論強反光(玻璃)還是弱反光(皮革） 均有較好的測量效果。

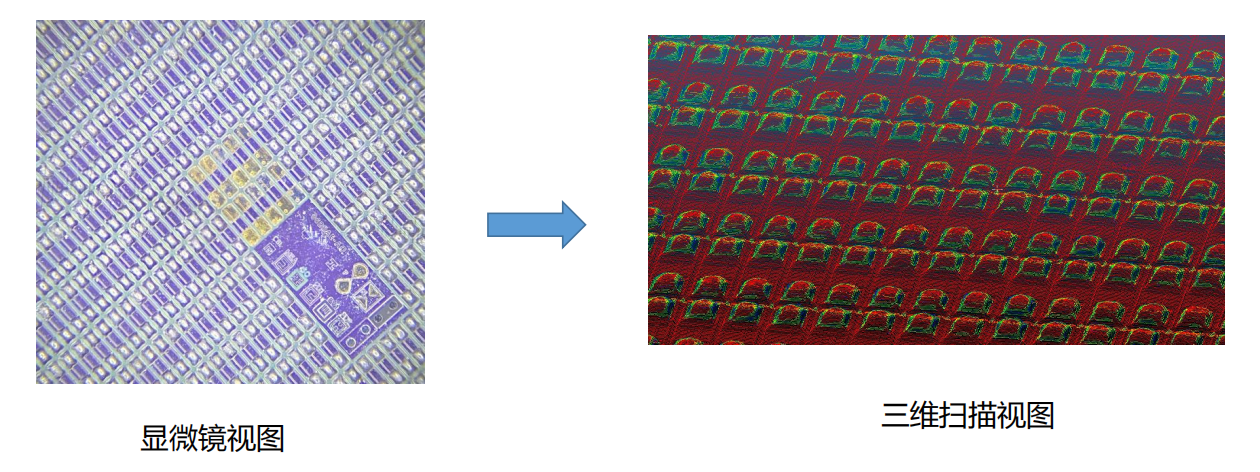

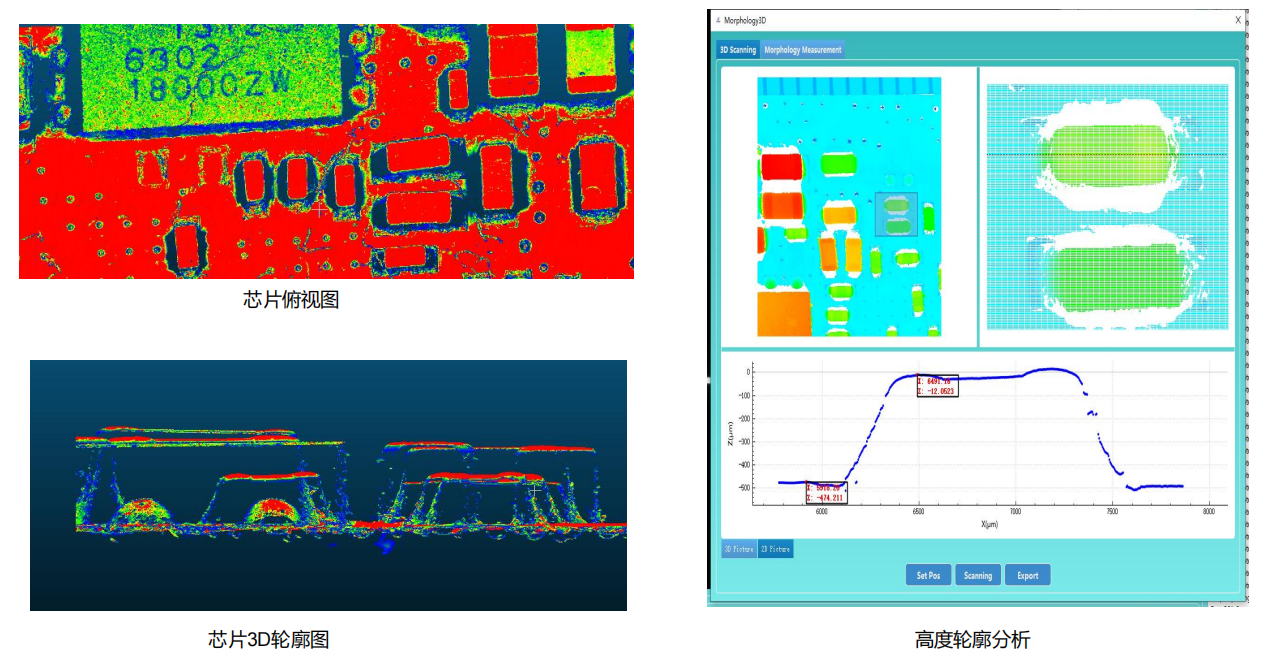

實例應用：芯片檢測
? 芯片背面凸起：
實例應用：手機后蓋弧邊

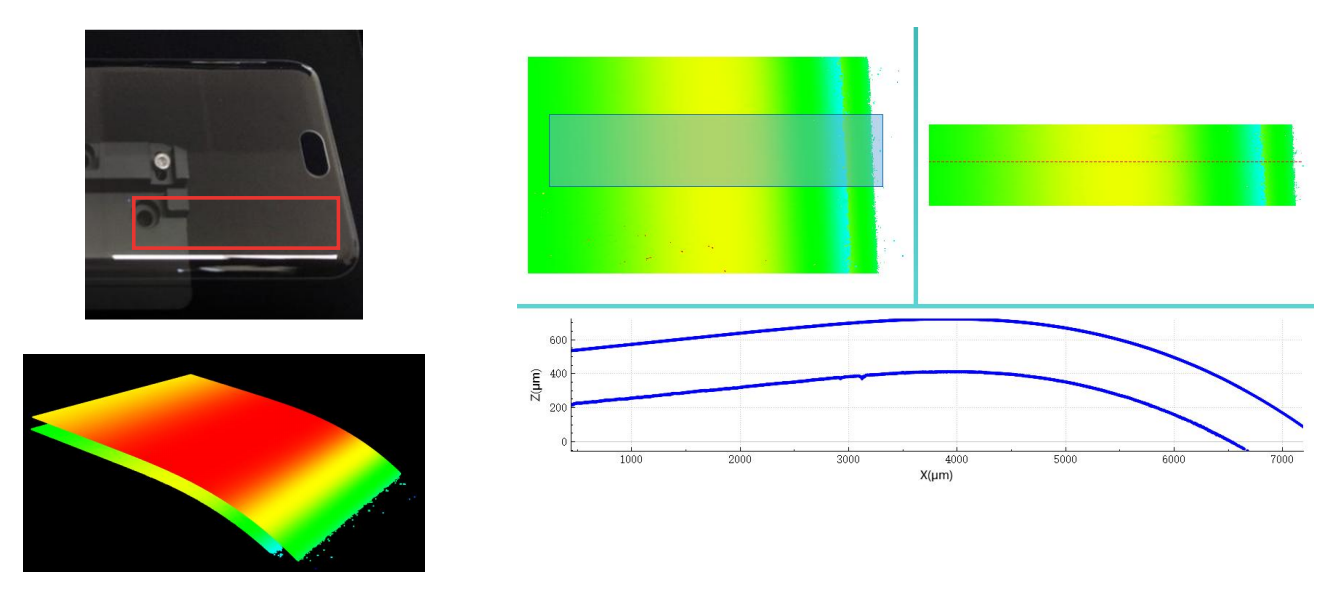

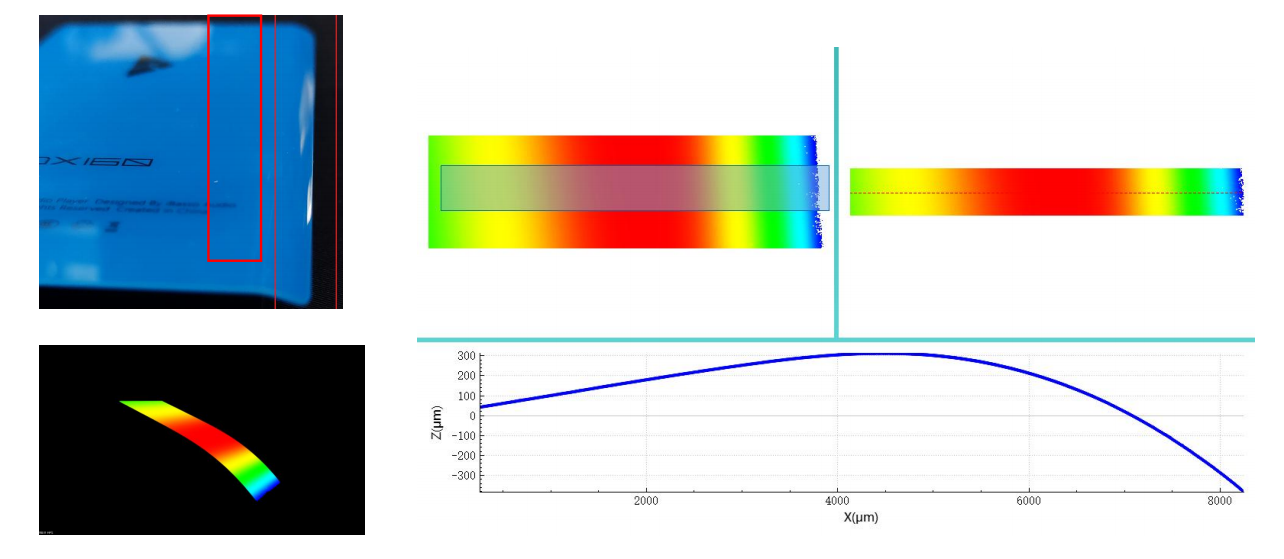

? 手機后蓋弧邊：

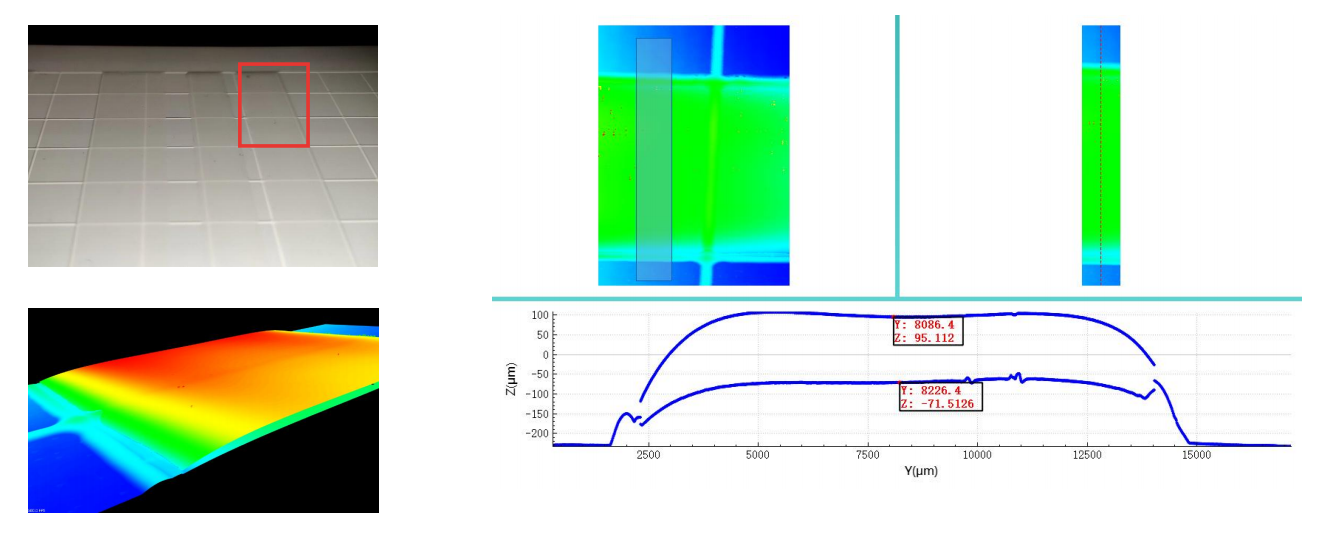

實例應用：2.5D玻璃掃描
? 2.5D玻璃掃描
實例應用效果展示- LED燈珠掃描

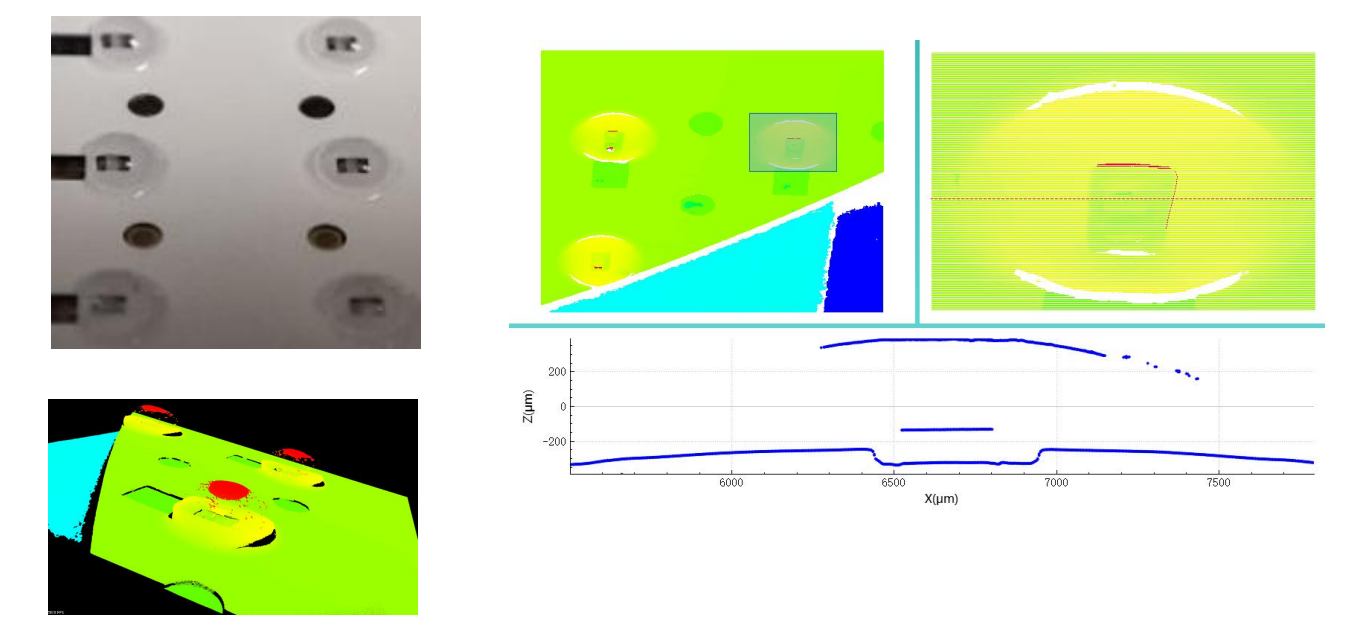

? 滴膠LED燈珠掃描：
實例應用：菲尼爾透鏡掃描

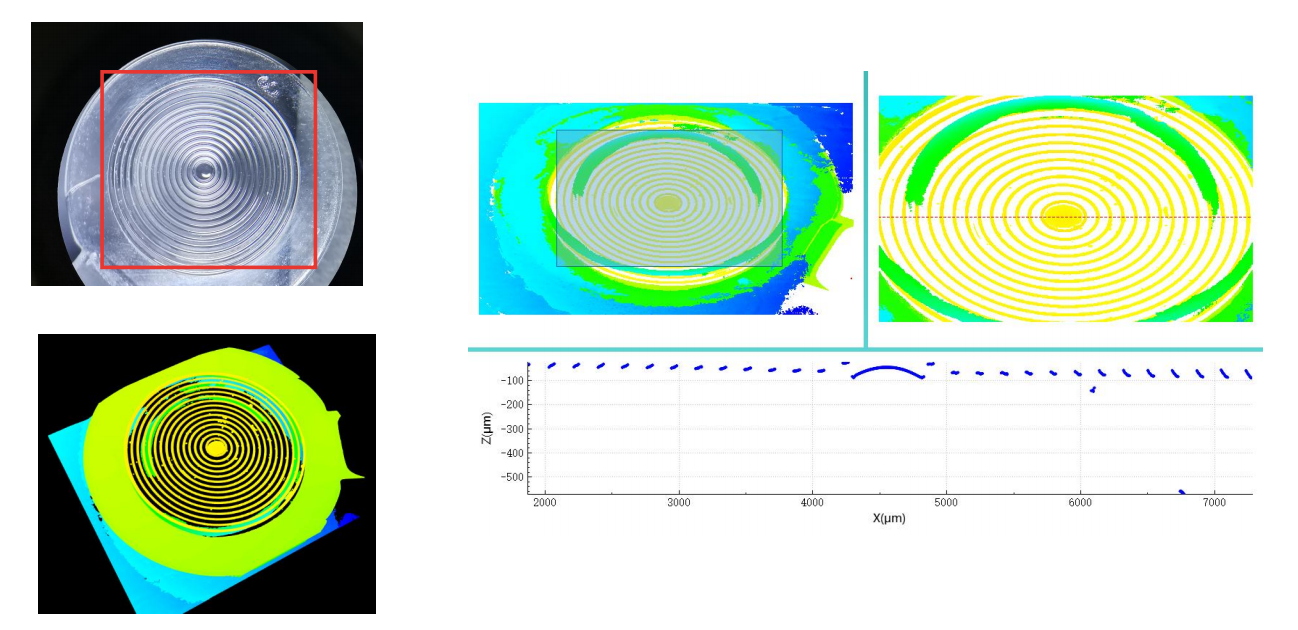

? 菲涅爾透鏡掃描：
實例應用： 膠路掃描
? 膠路掃描：

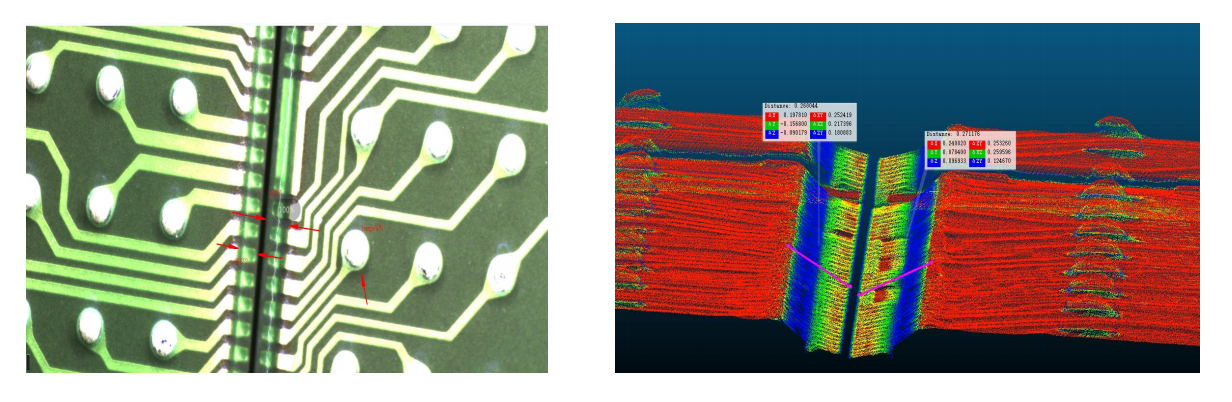

實例應用: BGA切割道
BGA切割道偏移
實例應用: Flip電極
? Flip chip電極：
? 電極空間俯視視圖：可以精準提取電極所在位置并標出高度。

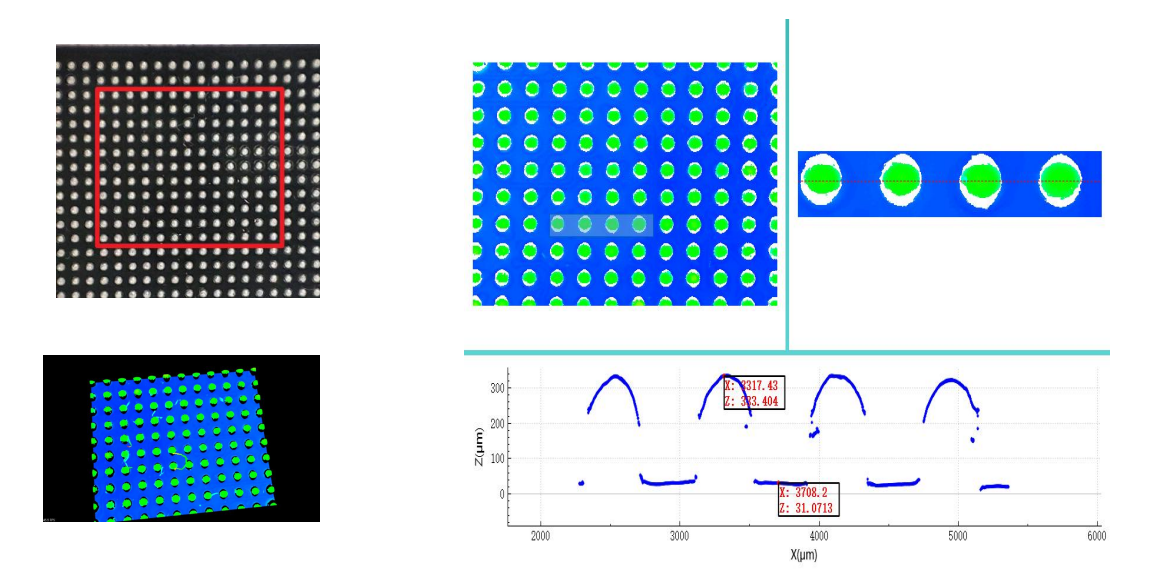

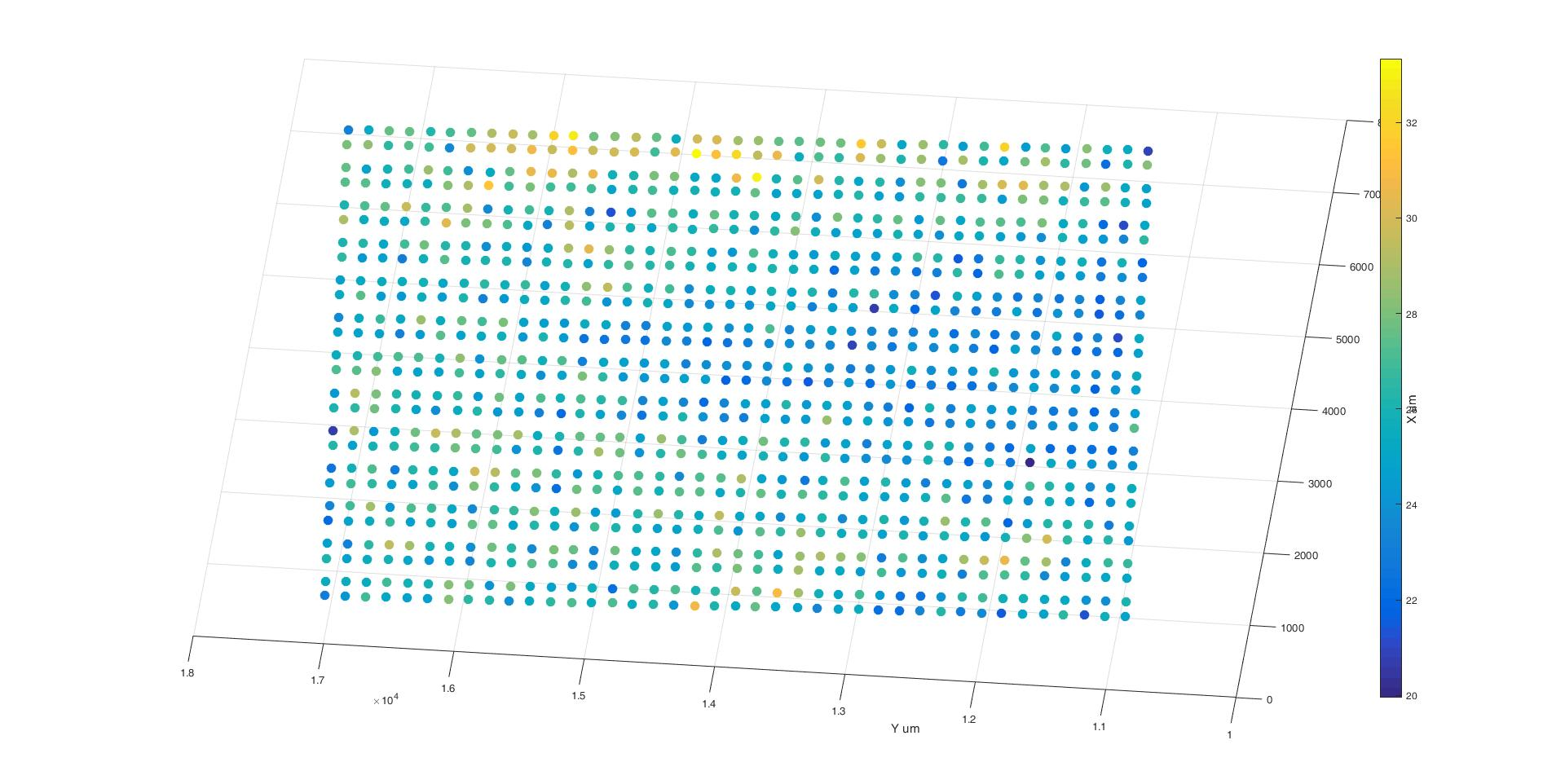

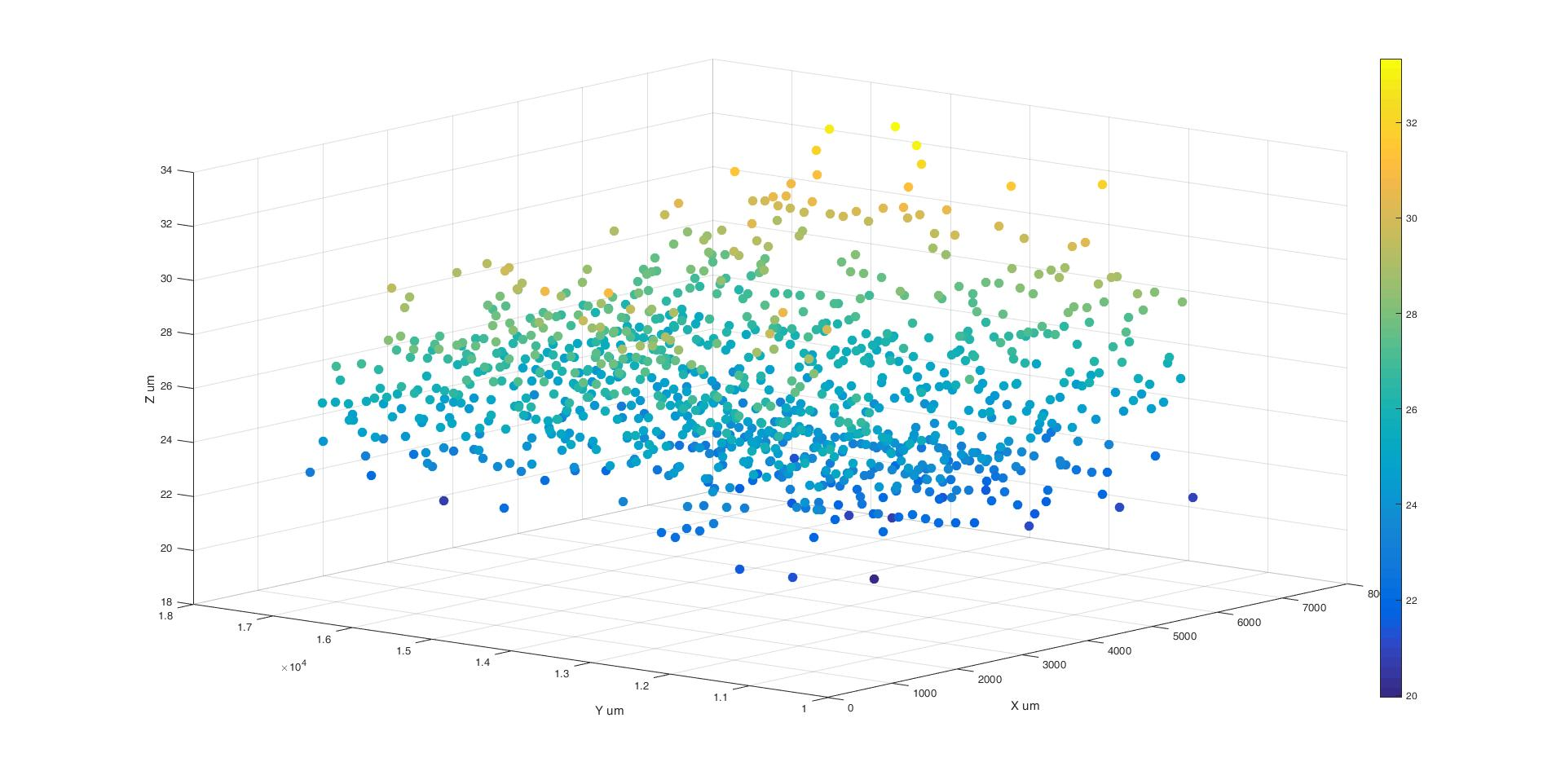

? 電極的高度整體分布：

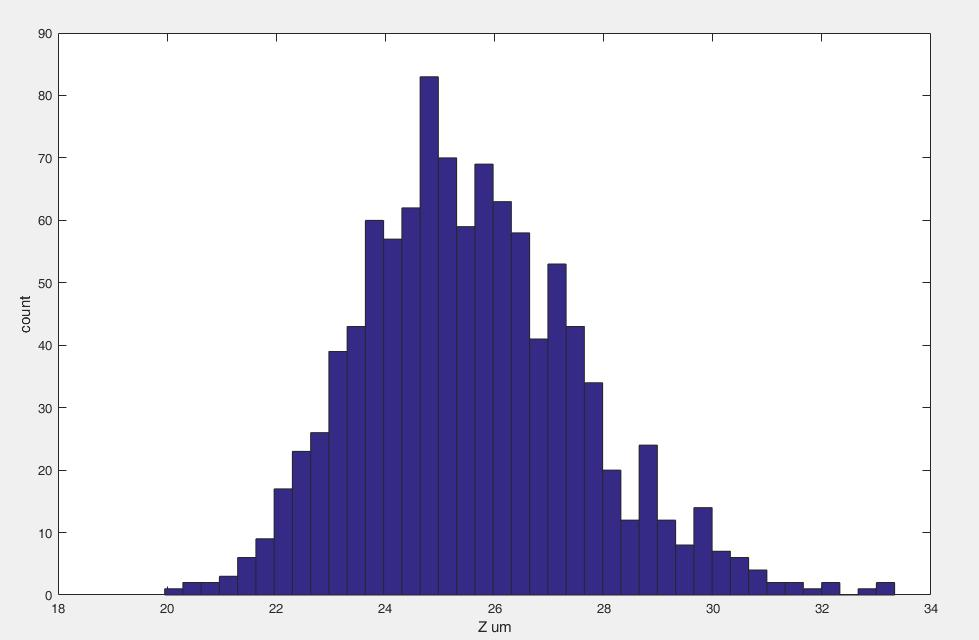

電極的高度分布統計
基本符合正態分布
bumping高度均值：25.58um
約有95.5%的電極高度處于（21.50um- 29.67um）的范圍內
實例應用:錫膏檢測

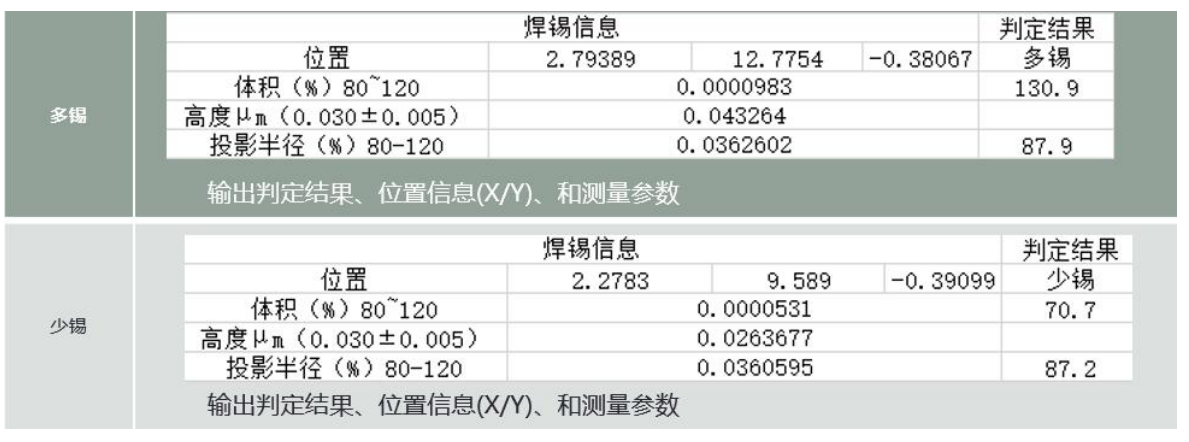

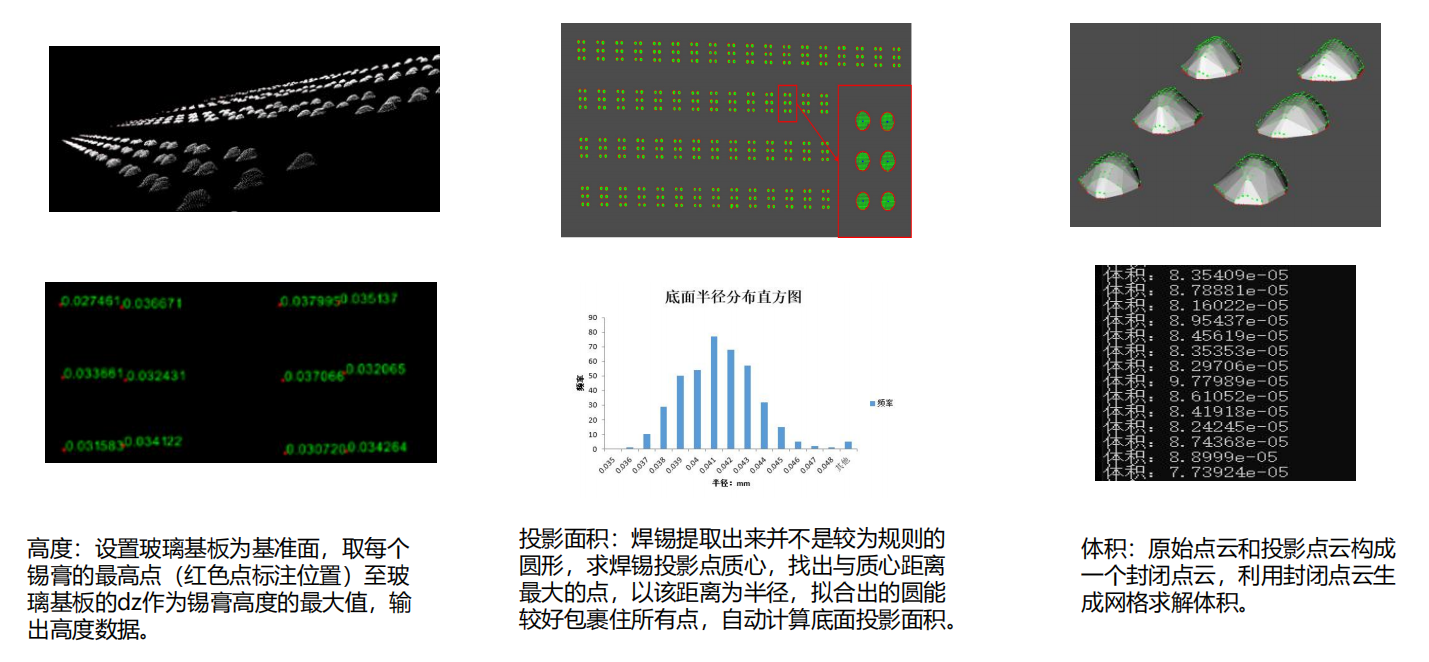

缺陷判定：根據面積、體積判定缺陷類型，輸出缺陷參數及位置。
