7月份SPIE Photonics Focus雜志上發布了關于激光雷達基準測試項目的技術文章。

Labsphere（藍菲光學）為本次激光雷達基準測試測試提供漫反射目標板，Labsphere（藍菲光學）企業人員Chris 和Savanna協助布置場地。

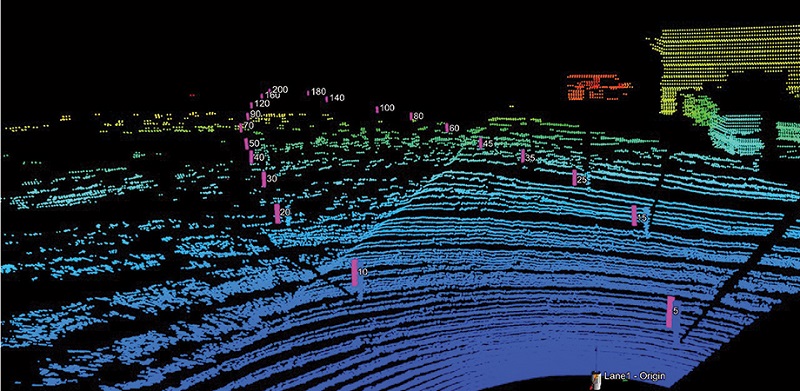

其中一個測試系統的輸出數據，外加上一個RIEGL激光測量系統的覆蓋層(洋紅色)，代表地面實況。圖片來源:Charles Kushner

最近，SPIE贊助了一項激光雷達基準研究，這是一場大規模的、開放的、非競爭性的研究，現場使用校準漫反射目標板進行測試

該研究致力于幫助工程師了解各種汽車激光雷達系統的性能特征。

參與人員：Paul McManamon、Bos、蒙大拿州立大學的Joseph Shaw、美國國家標準與技術研究所的研究人員、美國海軍和空軍、NGA、FEV集團、SAE國際、洛克希德·馬丁、南佛羅里達大學、Labsphere、REIGL以及自動駕駛汽車公司的代表。

這項研究的合作伙伴包括Labsphere（藍菲光學），該公司提供多套校準漫反射目標板用于激光雷達性能測量。RIEGL 則提供了一套高端激光雷達系統，用于獲取現場和目標板的參考數據集。佛羅里達州的奧西奧拉縣提供了測試站點區域。其他現場合作伙伴包括BRIDG、imec Florida和SkyWater Technology。

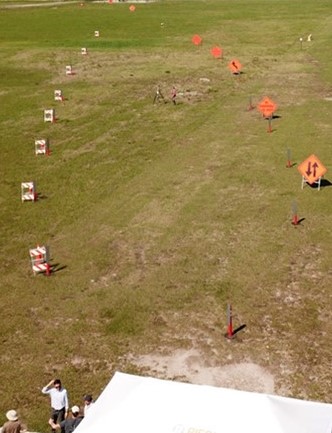

分布在奧蘭多測試靶場上的漫反射目標板航拍圖。圖片來源:Cullen Bradley

測試用到了20塊由Labsphere提供的校準過的目標板。這些10%反射率的板子做成了80cm高和15cm寬，差不多一個小小孩的尺寸大小。

測試的10個激光雷達系統按順序安裝在固定高度的三腳架上，調整Labsphere（藍菲光學）漫反射目標板，保證其不被自然地形變化所掩蓋。每個系統采用Rosbag格式導出了一個3D點云，導入到筆記本電腦中進行后續分析。

在從每個激光雷達系統收集了場景數據后，研究團隊在每個漫反射目標板附近添加了一系列“混淆器”，如交通錐、路障和道路標志，從而增加探測范圍的復雜性。這是為了測試激光雷達探測器測試高反到低反物體變化時的自動增益控制。這樣的動態范圍測試非常關鍵因?yàn)樵趯?shí)際使用中，經常會有特別高反的物體旁邊出現穿著黑衣服的人或者輪胎皮等等低反物體。

團隊領導人Paul McManamon（他是Exciting Technology的首席執行官，SPIE前總裁，SPIE發布的《激光雷達技術與系統》和《激光雷達實地指南》的作者）說：“How does anyone compare performance of lidar systems? What are the standard metrics? That is what this project is about”。
